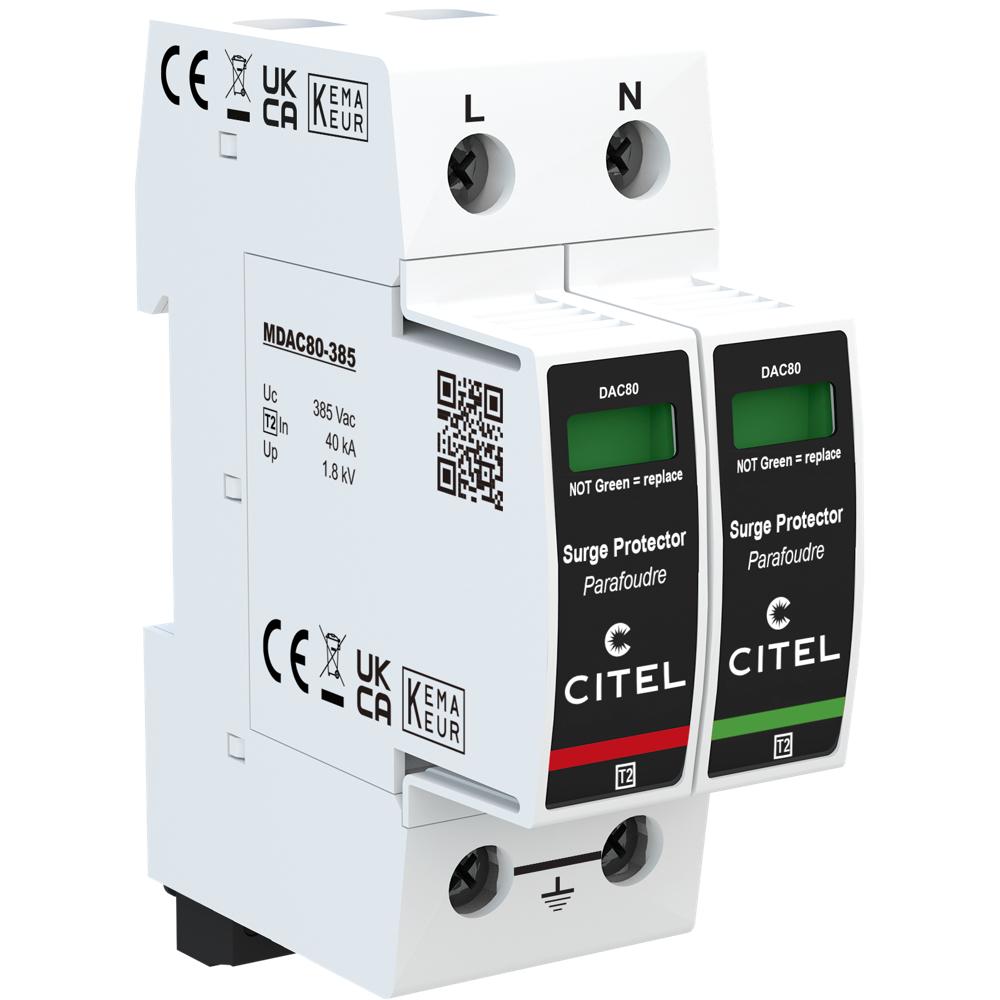

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC80S-11-385 — это усиленный ограничитель перенапряжений типа 2, предназначенный для защиты однофазных электрических сетей 230 В от опасных импульсных перенапряжений, вызванных коммутационными процессами, грозовыми разрядами и другими переходными явлениями. Устройство устанавливается на вводе в электроустановку и обеспечивает надёжную защиту электрооборудования, чувствительной электроники и бытовой техники от выхода из строя, повреждений и возгораний, связанных с сетевыми перенапряжениями.
В основе работы УЗИП CITEL DAC80S-11-385 лежит комбинированная технология защиты, сочетающая высокоэнергетический металлооксидный варистор и специальный газовый разрядник. При возникновении импульсного перенапряжения устройство мгновенно ограничивает его до безопасного уровня, отводя избыточную энергию в заземление. Устройство выполнено в корпусе со сменными модулями для каждой фазы, что позволяет быстро заменять отработавшие элементы без демонтажа всего устройства. Подключение к сети осуществляется через винтовые зажимы с сечением проводников от 2,5 до 25 мм², монтаж производится на стандартную симметричную DIN-рейку 35 мм (EN 60715). УЗИП совместим с сетями с конфигурацией нейтрали TT и TN, что делает его универсальным решением для большинства бытовых и промышленных электроустановок.
Области применения
- Защита вводов однофазных электрических сетей жилых домов, квартир и коттеджей
- Защита распределительных щитов и электрооборудования коммерческих и офисных зданий
- Защита промышленных электроустановок и систем автоматизации от импульсных перенапряжений
- Защита телекоммуникационного оборудования и систем связи
- Применение в системах с заземлённой нейтралью TT и TN в качестве второй ступени защиты
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным током разряда In = 40 кА и максимальным током разряда Imax = 80 кА
- Сменные модули для каждой фазы — быстрая замена без демонтажа корпуса
- Визуальная индикация отключения (механический индикатор на каждый полюс)
- Дистанционная сигнализация отключения через перекидной контакт
- Комбинированная технология: металлооксидный варистор + газовый разрядник
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230 В однофазная
- Конфигурация нейтрали: TT-TN
- Макс. AC рабочее напряжение (Uc): 385 Vac
- Временное перенапряжение (UT): 500 В AC выдерживает (5 сек), 650 В AC выдерживает (120 мин)
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 80 кА
- Режимы защиты: L/N и N/PE
- Уровень защиты (Up L/N): 1,8 кВ
- Уровень защиты (Up N/PE): 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Рабочий ток (Ipe): < 1 мА
- Сопровождающий ток (If): отсутствует
- Технология: металлооксидный варистор + газовый разрядник
- Подсоединение к сети: винтовой зажим 2,5–25 мм²
- Формат: корпус со сменными модулями
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: −40…+85 °C
- Уровень защиты: IP20
- Индикатор отключения: 1 механический индикатор на полюс
- Модуль замены: MDAC80-385 + MDAC80G-255
- Дистанционная сигнализация: выход на перекидной контакт
- Макс. напряжение/ток дистанционной сигнализации: 250 В / 0,5 А (AC); 30 В / 3 А (DC)
- Вес: 0,215 кг
- Сопряжённые устройства отключения: терморазмыкатель внутренний; УЗО типа «S» или замедленный; плавкий предохранитель gG — 125 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4
- Сертификация: KEMA / EAC
- Артикул: 821210542
