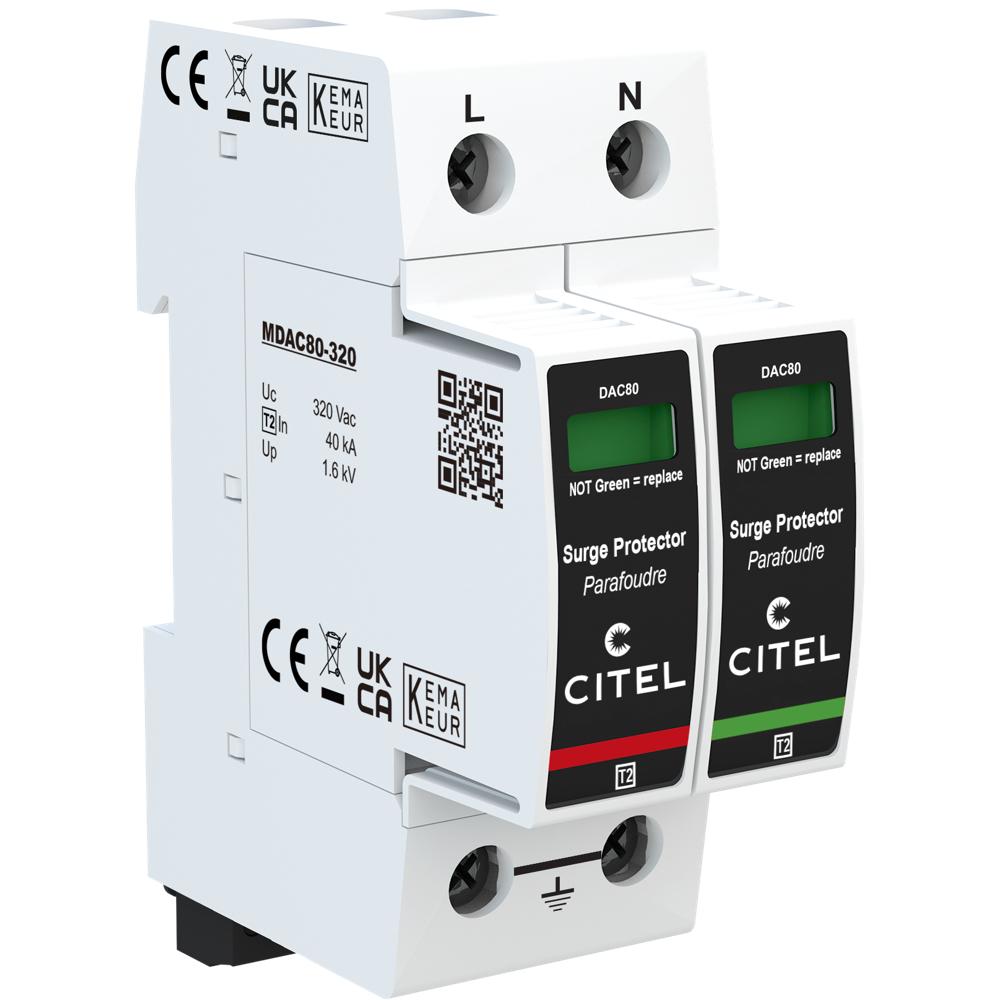

Устройство защиты от импульсных перенапряжений CITEL DAC80S-11-320 (артикул 821210342) — это усиленный УЗИП типа 2, предназначенный для защиты однофазных сетей переменного тока 230 В от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в электросети. Устройство обеспечивает надёжную защиту электрооборудования, распределительных щитов и ответственных потребителей, ограничивая амплитуду импульсных перенапряжений до безопасного уровня и отводя энергию разряда в заземление.
В основе работы УЗИП лежит комбинированная технология: высокоэнергетический металлооксидный варистор в сочетании со специальным газовым разрядником. Такая гибридная схема обеспечивает эффективное ограничение перенапряжений как при прямых ударах молнии, так и при коммутационных помехах. Устройство выполнено в корпусе со сменными модулями для каждой фазы, что упрощает обслуживание и замену отработавших элементов без демонтажа всего устройства. Подключение к сети осуществляется винтовыми зажимами сечением от 2,5 до 25 мм², монтаж производится на стандартную симметричную DIN-рейку 35 мм (EN 60715). УЗИП совместим с сетями с конфигурацией нейтрали TT и TN, оснащён механическим индикатором отключения на каждом полюсе и выходом на перекидной контакт для дистанционной сигнализации о срабатывании.
Области применения
- Защита вводных распределительных щитов жилых, офисных и административных зданий
- Защита промышленного оборудования и технологических линий от импульсных перенапряжений
- Защита систем электроснабжения объектов с воздушным вводом линий электропередачи
- Защита ответственных потребителей: серверных, узлов связи, систем автоматизации
- Применение в составе многоступенчатых систем защиты совместно с УЗИП типа 1 и типа 3
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным током разряда In = 40 кА и максимальным током разряда Imax = 80 кА
- Сменные модули для каждой фазы — быстрая замена без демонтажа корпуса (модуль замены MDAC80-320)
- Двойная сигнализация: механический индикатор отключения на каждом полюсе и дистанционная сигнализация через перекидной контакт
- Комбинированная технология защиты: металлооксидный варистор + газовый разрядник
- Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4, сертификация KEMA и EAC
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230 В однофазная, конфигурация нейтрали TT-TN
- Макс. AC рабочее напряжение (Uc): 320 В AC
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 80 кА
- Режимы защиты: L/N и N/PE
- Уровень защиты (Up) L/N: 1,6 кВ; N/PE: 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Временное перенапряжение (UT): 335 В AC выдерживает (5 сек), 440 В AC отключение (120 мин)
- Подсоединение: винтовые зажимы 2,5–25 мм²; монтаж на DIN-рейку 35 мм
- Рабочая температура: от −40 до +85 °C; степень защиты IP20
- Дистанционная сигнализация: 250 В / 0,5 А (AC), 30 В / 3 А (DC); вес 0,142 кг
