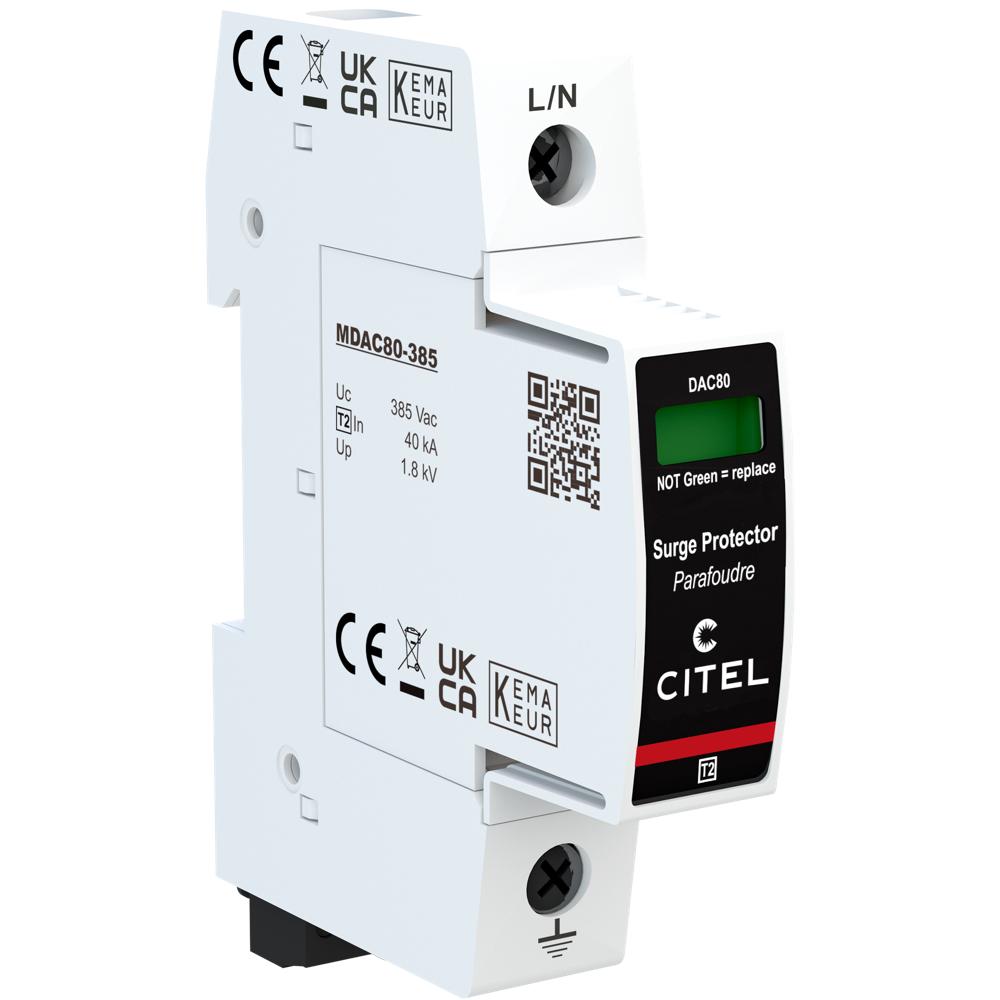

Устройство защиты от импульсных перенапряжений CITEL DAC80S-10-385 (артикул 821210521) — это усиленный УЗИП типа 2, предназначенный для защиты однофазных сетей переменного тока от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. Устройство обеспечивает надёжное ограничение перенапряжений до безопасного для электрооборудования уровня 1.8 кВ, предотвращая повреждение чувствительной электроники, бытовой техники и промышленного оборудования.
В основе работы устройства лежит высокоэнергетический варистор, который мгновенно реагирует на превышение допустимого напряжения и отводит избыточную энергию. Встроенная система термического отключения с тепловым предохранителем обеспечивает безопасность при перегреве варистора, а механический индикатор отключения наглядно показывает состояние модуля. УЗИП оснащён съёмными модулями для каждой фазы, что упрощает обслуживание и замену без демонтажа всего устройства. Подключение к сети осуществляется через винтовые зажимы с сечением проводников от 2.5 до 25 мм², монтаж производится на стандартную DIN-рейку 35 мм. Устройство совместимо с сетями с максимальным рабочим напряжением до 385 В переменного тока и выдерживает временные перенапряжения до 650 В в течение 120 минут.
Области применения
- Защита вводных распределительных щитов жилых, офисных и промышленных зданий
- Защита систем электроснабжения с чувствительным электронным оборудованием (серверные, АСУ ТП, системы связи)
- Защита бытовой и офисной техники от грозовых и коммутационных перенапряжений
- Применение в составе многоуровневых систем защиты совместно с УЗИП типа 1 и типа 3
- Защита оборудования в условиях повышенной грозовой активности и нестабильного электроснабжения
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным током разряда In = 40 кА и максимальным током разряда Imax = 80 кА
- Съёмные модули для каждой фазы — быстрая замена без демонтажа корпуса
- Двойная сигнализация: механический индикатор отключения и выход на перекидной контакт для дистанционной сигнализации
- Встроенная система термического отключения с тепловым предохранителем
- Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4, сертификация KEMA и EAC
Технические характеристики
- Тип УЗИП: 2
- Макс. AC рабочее напряжение (Uc): 385 В перем. тока
- Временное перенапряжение (UT): 500 В AC (5 сек) / 650 В AC (120 мин)
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 80 кА
- Уровень защиты (Up): 1.8 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Рабочий ток (Ipe): < 1 мА
- Сопровождающий ток (If): отсутствует
- Технология: высокоэнергетический варистор
- Конфигурация: 1-полюсный
- Подсоединение к сети: винтовой зажим 2.5–25 мм²
- Формат: корпус со сменными модулями
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: −40…+85 °C
- Уровень защиты: IP20
- Индикатор отключения: 1 механический индикатор
- Модуль замены: MDAC80-385
- Дистанционная сигнализация: выход на перекидной контакт, 250 В / 0.5 А (AC) / 30 В / 3 А (DC)
- Сопряжённые устройства отключения: внутренний терморазмыкатель; УЗО типа «S» или замедленное; плавкий предохранитель gG — 125 А
- Вес: 0.157 кг
- Артикул: 821210521
