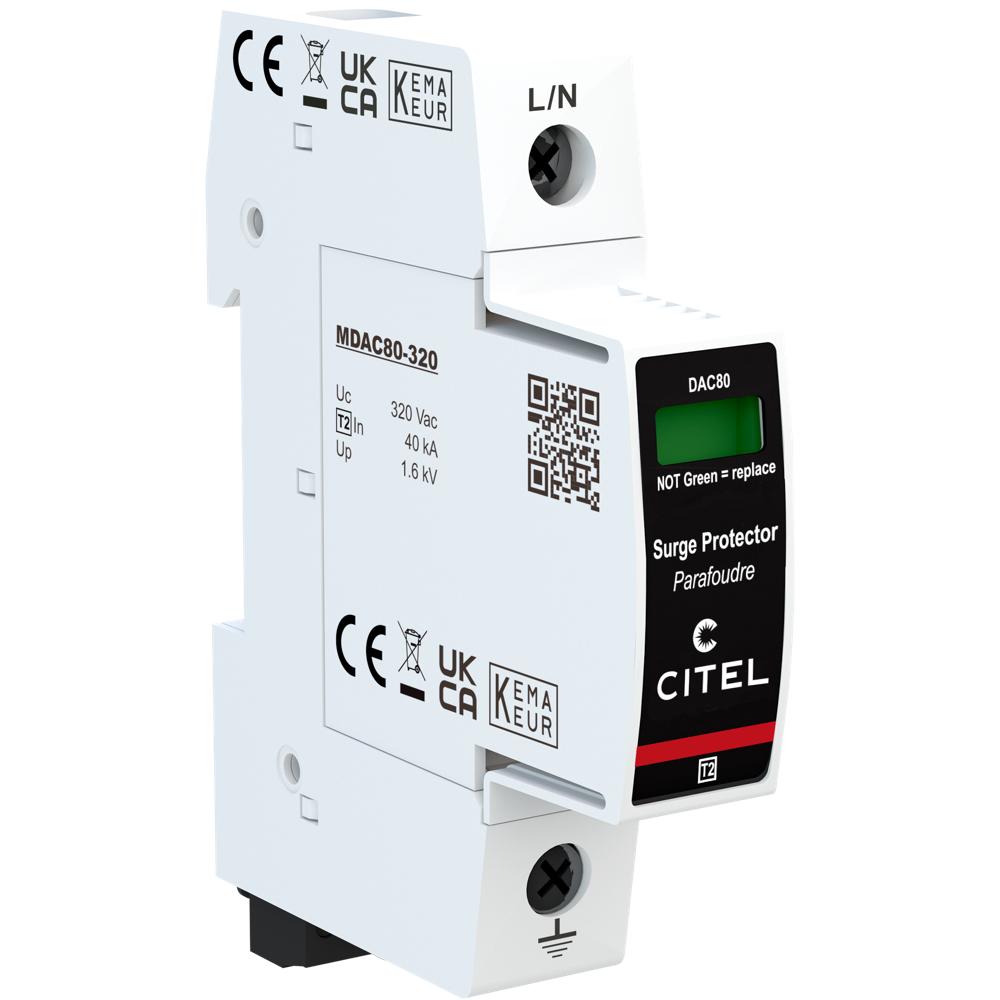

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC80S-10-320 — это усиленный ограничитель перенапряжений типа 2, предназначенный для защиты однофазных сетей переменного тока от опасных импульсных скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами. Устройство обеспечивает надёжное отведение энергии импульса на землю, ограничивая уровень перенапряжения до безопасных для электрооборудования значений (Up = 1.6 кВ), и тем самым предотвращает повреждение чувствительной электроники, бытовой техники и промышленного оборудования.
В основе работы УЗИП лежит высокоэнергетический варистор (V), который при превышении порогового напряжения мгновенно снижает своё сопротивление и шунтирует импульс. Встроенный тепловой предохранитель (Ft) и система термического отключения (t°) обеспечивают безопасное отключение модуля при его перегреве или исчерпании ресурса, а механический индикатор (MI) и выход на перекидной контакт (C) позволяют визуально и дистанционно контролировать состояние устройства. УЗИП монтируется на симметричную DIN-рейку 35 мм (EN 60715) и подключается к сети через винтовые зажимы, рассчитанные на провод сечением от 2.5 до 25 мм². Устройство совместимо с сетями с максимальным рабочим напряжением 320 В AC, выдерживает временные перенапряжения до 335 В в течение 5 секунд и отключается при 440 В в течение 120 минут. Для корректной работы рекомендуется устанавливать последовательно с УЗИП предохранитель типа gG на 125 А и УЗО типа «S» или замедленного действия.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов в жилых, коммерческих и промышленных зданиях.
- Защита однофазных сетей питания ответственного оборудования: серверных, систем связи, медицинской и измерительной техники.
- Организация второй ступени защиты в системах молниезащиты совместно с УЗИП типа 1.
- Защита осветительных сетей, систем автоматизации и диспетчеризации, чувствительных к импульсным помехам.
- Применение в объектах с повышенными требованиями к надёжности электроснабжения: банки, дата-центры, производственные линии.
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным током разряда In = 40 кА и максимальным током разряда Imax = 80 кА (8/20 мкс).
- Сменные модули для каждой фазы — замена изношенного модуля MDAC80-320 без демонтажа всего устройства.
- Двойная сигнализация: механический визуальный индикатор отключения и дистанционный выход на перекидной контакт.
- Высокий допустимый ток короткого замыкания Isccr = 50 000 А и низкий уровень защиты Up = 1.6 кВ.
- Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4, сертификация KEMA и EAC.
Технические характеристики
- Тип УЗИП: 2
- Макс. AC рабочее напряжение (Uc): 320 В AC
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 80 кА
- Уровень защиты (Up): 1.6 кВ
- Остаточное напряжение при 5 кА (Up-5kA): 1.1 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Технология: варистор
- Конфигурация: 1-полюсный
- Подключение: винтовые зажимы 2.5–25 мм²
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Рабочая температура: −40…+85 °C
- Степень защиты: IP20
- Материал корпуса: термопластик UL94 V-0
- Модуль замены: MDAC80-320
- Дистанционная сигнализация: 250 В / 0.5 А (AC), 30 В / 3 А (DC)
- Вес: 0.145 кг
- Артикул: 821210321
