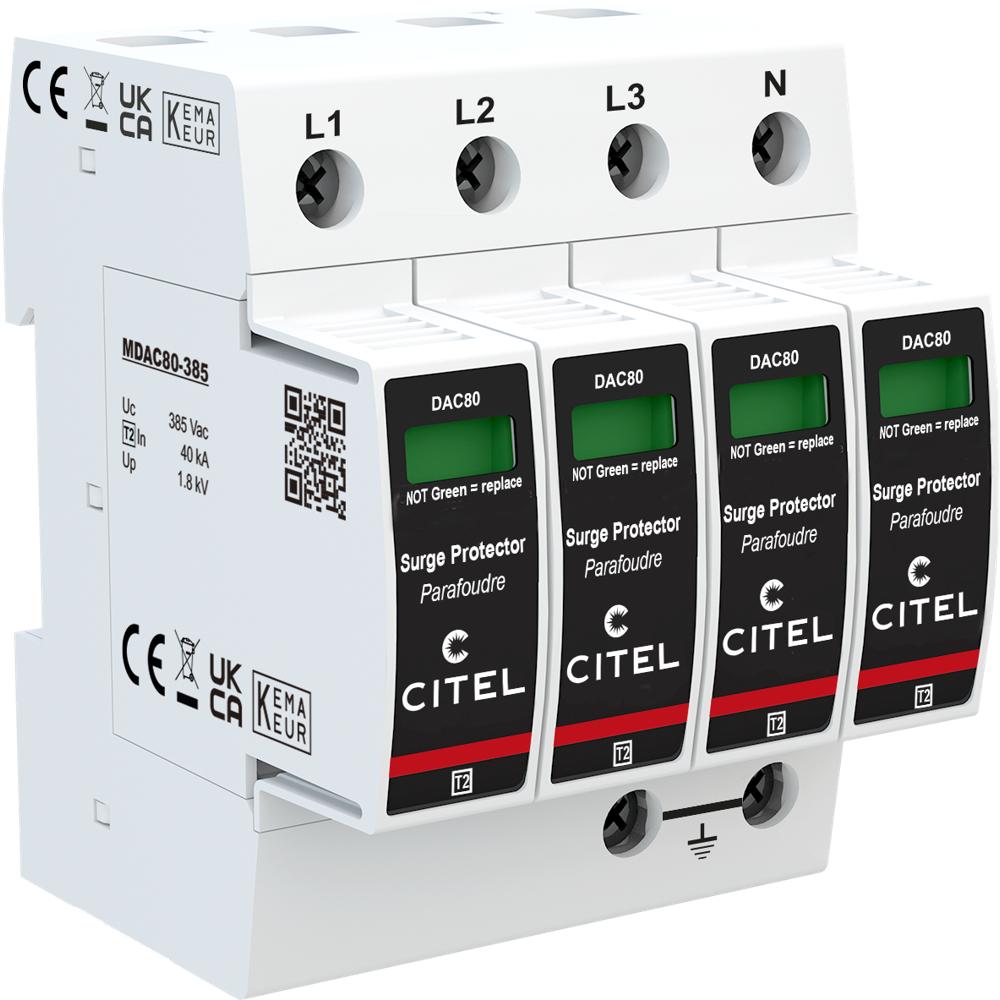

Устройство защиты от импульсных перенапряжений CITEL DAC80-40-385 (артикул 821210514) — это усиленный УЗИП типа 2, предназначенный для защиты трёхфазных электрических сетей 230/400 В с конфигурацией нейтрали TNS от опасных импульсных перенапряжений. Устройство обеспечивает надёжную защиту электрооборудования от грозовых разрядов и коммутационных помех, отводя избыточную энергию в заземляющий контур и ограничивая уровень перенапряжения до безопасных значений. Номинальный ток разряда In составляет 40 кА, а максимальный ток разряда Imax достигает 80 кА, что делает данное устройство эффективным решением для объектов с повышенными требованиями к защите от импульсных воздействий.
В основе работы УЗИП CITEL DAC80-40-385 лежит технология высокоэнергетических варисторов, обеспечивающих быстрое срабатывание и эффективное ограничение перенапряжений. Устройство выполнено в корпусе со сменными модулями для каждой фазы, что значительно упрощает техническое обслуживание и замену вышедших из строя элементов без демонтажа всего устройства. Встроенная система термического отключения с тепловым предохранителем и механическим индикатором на каждый полюс обеспечивает безопасность эксплуатации и визуальный контроль работоспособности. Подключение к сети осуществляется через винтовые зажимы с сечением проводников от 2,5 до 25 мм², а монтаж производится на стандартную симметричную DIN-рейку 35 мм (EN 60715). Устройство совместимо с сетями 230/400 В 3-фазного исполнения с нейтралью типа TNS и соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов промышленных объектов
- Защита электрооборудования коммерческих и административных зданий от грозовых и коммутационных перенапряжений
- Защита систем электроснабжения телекоммуникационных объектов и центров обработки данных
- Защита технологического оборудования на производственных предприятиях и в промышленных цехах
- Защита инфраструктурных объектов: насосных станций, котельных, систем вентиляции и кондиционирования
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным током разряда 40 кА и максимальным током разряда 80 кА
- Сменные модули для каждой фазы — упрощают обслуживание и снижают затраты на замену
- Встроенная система термического отключения с механическим индикатором состояния на каждый полюс
- Опция дистанционной сигнализации отключения (модель DAC80S-40-385) с выходом на перекидной контакт
- Корпус из термопластика UL94 V-0, устойчивый к возгоранию, степень защиты IP20
- Широкий диапазон рабочих температур от -40 до +85°C для эксплуатации в сложных условиях
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В, 3-фазный + N
- Конфигурация нейтрали: TNS
- Макс. AC рабочее напряжение (Uc): 385 Vac
- Временное перенапряжение (UT): 500 В AC выдерживает (5 сек.), 650 В AC выдерживает (120 мин.)
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 80 кА
- Режимы защиты: L/PE и N/PE
- Уровень защиты (Up) N/PE и L/PE при In (8/20 мкс): 1,8 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Технология: высокоэнергетический варистор
- Подсоединение к сети: винтовой зажим 2,5–25 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура (Tu): -40/+85°C
- Степень защиты: IP20
- Индикатор отключения: 1 механический индикатор на полюс
- Модуль замены: MDAC80-385
- Сопряжённое УЗО: тип 'S' или замедленный
- Плавкий предохранитель: тип gG — 125 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4
- Сертификация: KEMA / EAC
- Вес: 0,487 кг
- Артикул: 821210514
