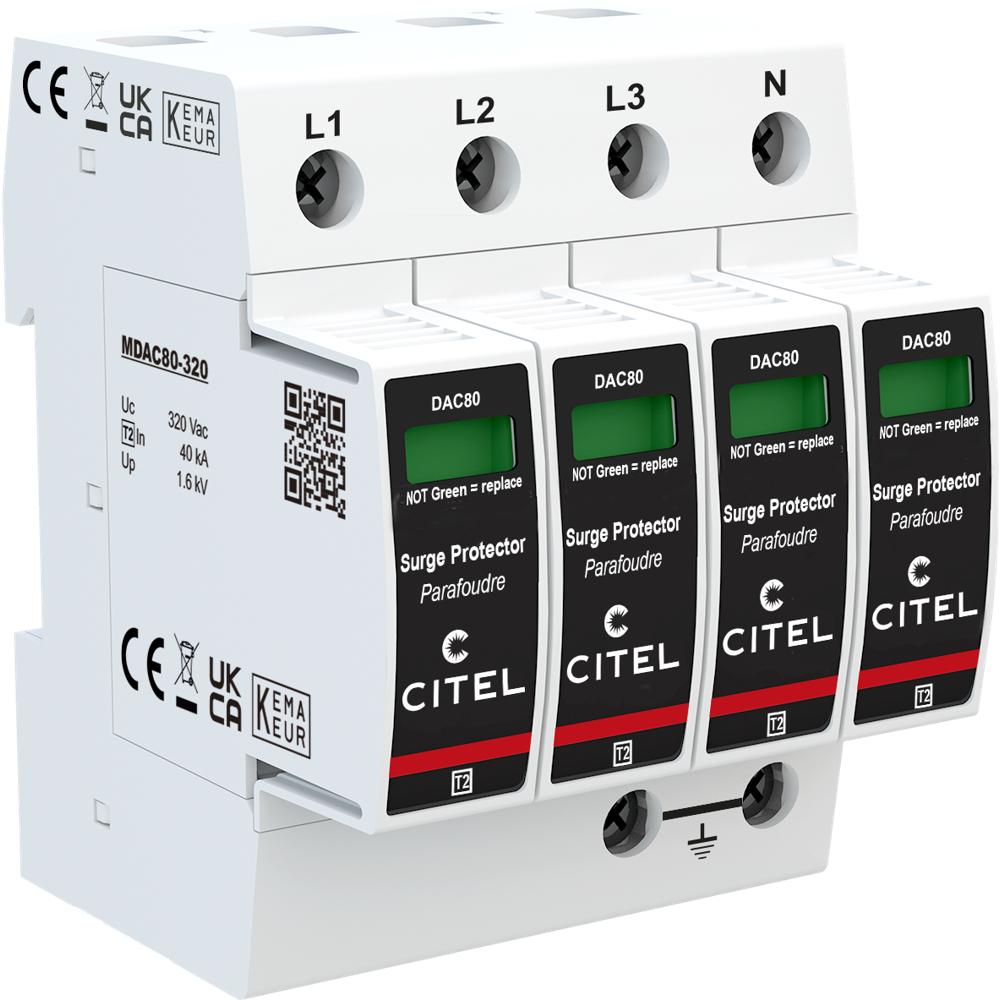

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC80-40-320 — это усиленный ограничитель перенапряжений типа 2, предназначенный для защиты однофазных и трёхфазных сетей переменного тока от опасных импульсных скачков напряжения, вызванных коммутационными процессами или удалёнными разрядами молний. Устройство эффективно ограничивает амплитуду перенапряжений до безопасного для электрооборудования уровня, предотвращая повреждение чувствительной электроники, бытовой техники и промышленных установок. Модель сертифицирована по стандартам EN 61643-11, IEC 61643-11 и соответствует требованиям UL1449 изд. 5.
В основе работы УЗИП лежит высокоэнергетический варистор (V), который при превышении допустимого напряжения мгновенно снижает своё сопротивление и отводит избыточную энергию импульса на заземление. Встроенный тепловой предохранитель (Ft) и система термического отключения обеспечивают безопасное отключение модуля при его перегреве или исчерпании ресурса. Устройство выполнено в корпусе со сменными модулями — по одному на каждую фазу, что позволяет оперативно заменять отработавшие элементы без демонтажа всего устройства. Подключение осуществляется винтовыми зажимами сечением 2,5–25 мм², монтаж — на стандартную DIN-рейку 35 мм. УЗИП совместим с сетями 230/400 В с конфигурацией нейтрали TNS, режимы защиты — L/PE и N/PE. Для корректной работы рекомендуется устанавливать последовательно с УЗО типа «S» или замедленного действия, а также с плавким предохранителем gG на 125 А.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов жилых, офисных и промышленных зданий
- Защита систем электроснабжения объектов с трёхфазной сетью 230/400 В и конфигурацией нейтрали TNS
- Оборудование телекоммуникационных узлов, серверных и центров обработки данных
- Промышленные установки, автоматизированные линии и системы управления, чувствительные к импульсным помехам
- Объекты с повышенными требованиями к надёжности электроснабжения: больницы, банки, объекты связи
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным током разряда In = 40 кА и максимальным током разряда Imax = 80 кА
- Сменные модули для каждой фазы — быстрая замена без отключения всего устройства
- Механический индикатор отключения на каждом полюсе для визуального контроля состояния
- Опция дистанционной сигнализации отключения (модель DAC80S-40-320) с выходом на перекидной контакт
- Корпус из термопластика UL94 V-0, устойчивый к возгоранию, степень защиты IP20
- Расширенный диапазон рабочих температур от −40 до +85 °C
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В, 3-фазный + N
- Конфигурация нейтрали: TNS
- Макс. AC рабочее напряжение (Uc): 320 Vac
- Временное перенапряжение (UT, 5 сек.): 335 В AC выдерживает
- Временное перенапряжение (UT, 120 мин.): 440 В AC отключение
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 80 кА
- Режимы защиты: L/PE и N/PE
- Уровень защиты (Up) при In (8/20 мкс): 1,6 кВ (L/PE и N/PE)
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Технология: варистор
- Подсоединение к сети: винтовой зажим 2,5–25 мм²
- Формат: корпус со сменными модулями
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура (Tu): −40…+85 °C
- Уровень защиты: IP20
- Индикатор отключения: 1 механический индикатор на полюс
- Модуль замены: MDAC80-320
- Сопряжённое УЗО: тип «S» или замедленный
- Плавкий предохранитель: gG — 125 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд. 4
- Сертификация: KEMA / EAC
- Вес: 0,471 кг
- Артикул: 821210314
