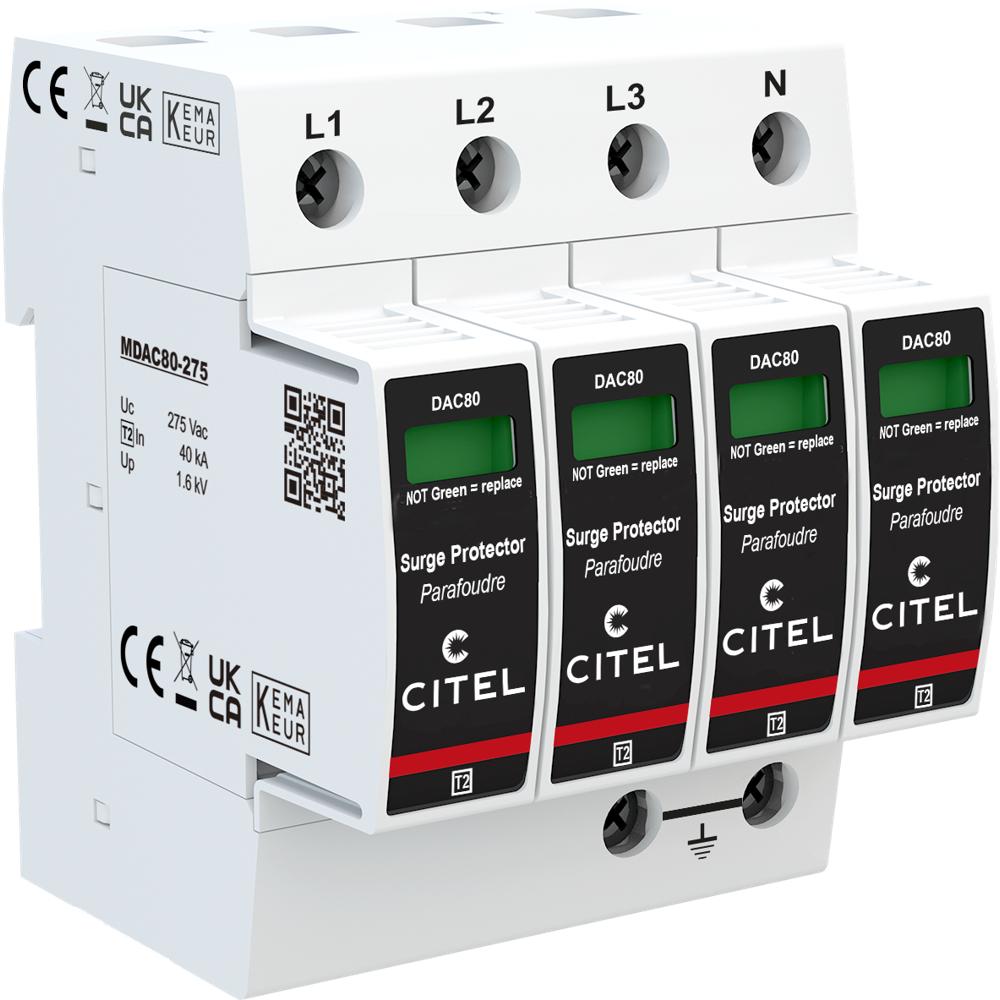

Устройство защиты от импульсных перенапряжений CITEL DAC80-40-275 (артикул 821210214) — это усиленный УЗИП типа 2, предназначенный для защиты однофазных и трёхфазных сетей переменного тока от опасных импульсных перенапряжений, вызванных коммутационными процессами, грозовыми разрядами и другими аварийными явлениями в электросети. Устройство обеспечивает надёжное ограничение перенапряжений на уровне 1,6 кВ, защищая чувствительное электрооборудование от повреждений и продлевая срок его службы.
В основе работы УЗИП лежит высокоэнергетический варистор, который мгновенно реагирует на превышение допустимого напряжения и отводит избыточную энергию на заземление. Устройство оснащено сменными модулями для каждой фазы, что упрощает обслуживание и замену вышедших из строя элементов без демонтажа всего устройства. Встроенная система термического отключения с механическим индикатором на каждый полюс обеспечивает безопасность при перегреве варистора. УЗИП монтируется на симметричную DIN-рейку 35 мм (EN 60715) и подключается к сети через винтовые зажимы сечением 2,5–25 мм². Устройство совместимо с сетями типа TNS (230/400 В, 3-фазный + N) и соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4, что подтверждает его высокое качество и надёжность.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов (ГРЩ) в жилых, коммерческих и промышленных зданиях
- Защита электрооборудования в системах электроснабжения с воздушным вводом линий электропередачи
- Защита чувствительной электроники: серверных, телекоммуникационных шкафов, систем автоматизации и диспетчеризации
- Применение в системах гарантированного питания и ИБП для предотвращения повреждений при импульсных скачках напряжения
- Защита оборудования в условиях частых гроз и нестабильного качества электроэнергии
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным током разряда In = 40 кА и максимальным током разряда Imax = 80 кА
- Сменные модули для каждой фазы (замена модуля MDAC80-275) — упрощает обслуживание и снижает затраты на ремонт
- Механический индикатор отключения на каждом полюсе для визуального контроля состояния устройства
- Опция дистанционной сигнализации отключения (DAC580S-40-275) с выходом на перекидной контакт
- Высокая степень защиты IP20 и широкий диапазон рабочих температур от -40 до +85 °C
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4, сертификация KEMA и EAC
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В, 3-фазный + N, конфигурация нейтрали TNS
- Макс. AC рабочее напряжение (Uc): 275 Vac
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 80 кА
- Уровень защиты (Up) L/PE и N/PE @ In (8/20 мкс): 1,6 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Режимы защиты: L/PE и N/PE
- Технология: высокоэнергетический варистор
- Подключение: винтовые зажимы 2,5–25 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: -40…+85 °C
- Степень защиты: IP20
- Вес: 0,455 кг
- Артикул: 821210214
