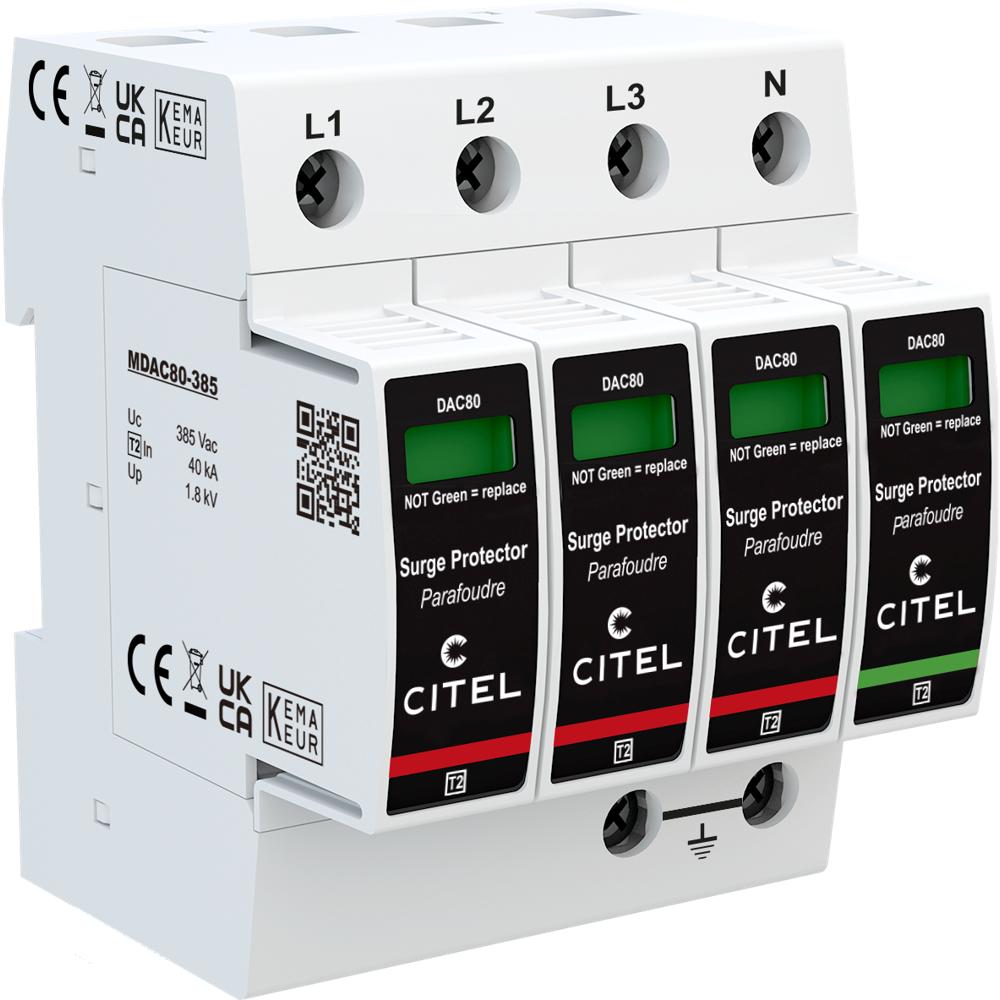

Устройство защиты от импульсных перенапряжений CITEL DAC80-31-385 (артикул 821210534) — это усиленный УЗИП типа 2, предназначенный для защиты трёхфазных электрических сетей 230/400 В с нейтралью (3-фазный+N) от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. Устройство обеспечивает надёжную защиту электрооборудования, распределительных щитов и ответственных потребителей от разрушительного воздействия кратковременных скачков напряжения, отводя избыточную энергию в заземляющий контур.
В основе работы УЗИП CITEL DAC80-31-385 лежит комбинированная технология: высокоэнергетический металлооксидный варистор (V) в сочетании со специальной газовой трубкой (GSG), а также встроенный тепловой предохранитель (Ft) с системой термического отключения (t°) и механическим индикатором отключения (MI). Устройство устанавливается на симметричную DIN-рейку 35 мм (EN 60715) и подключается к сети посредством винтовых зажимов сечением 2,5–25 мм². УЗИП совместим с сетями типа TT и TNS, имеет режимы защиты L/N и N/PE, а при выходе из строя модуль легко заменяется на новый (MDAC80-385) без демонтажа всего корпуса. Для дистанционного контроля срабатывания предусмотрена опция DAC80S-31-385 с выходом на перекидной контакт.
Области применения
- Защита вводных распределительных щитов трёхфазных сетей 230/400 В жилых, коммерческих и промышленных зданий
- Защита ответственного электрооборудования: систем автоматики, телекоммуникационного и компьютерного оборудования, систем безопасности
- Применение в сетях с системами заземления TT и TNS
- Установка в качестве второй ступени защиты в многоуровневых системах молниезащиты
- Защита оборудования в условиях повышенной грозовой активности и нестабильного электроснабжения
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным током разряда In = 40 кА и максимальным током разряда Imax = 80 кА
- Съёмные (сменные) модули для каждой фазы — быстрая замена без отключения всего устройства
- Комбинированная технология защиты: металлооксидный варистор + газовый разрядник
- Механический индикатор отключения на каждом полюсе для визуального контроля состояния
- Возможность дистанционной сигнализации отключения (опция с перекидным контактом)
- Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4, сертификация KEMA / EAC
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В, 3-фазный + N
- Конфигурация нейтрали: TT-TNS
- Макс. AC рабочее напряжение (Uc): 385 Vac
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 80 кА
- Режимы защиты: L/N и N/PE
- Уровень защиты Up (L/N): 1,8 кВ
- Уровень защиты Up (N/PE): 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Технология: металлооксидный варистор + газовый разрядник
- Подсоединение к сети: винтовой зажим 2,5–25 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура (Tu): −40…+85 °C
- Уровень защиты: IP20
- Модуль замены: MDAC80-385
- Вес: 0,440 кг
- Артикул: 821210534
