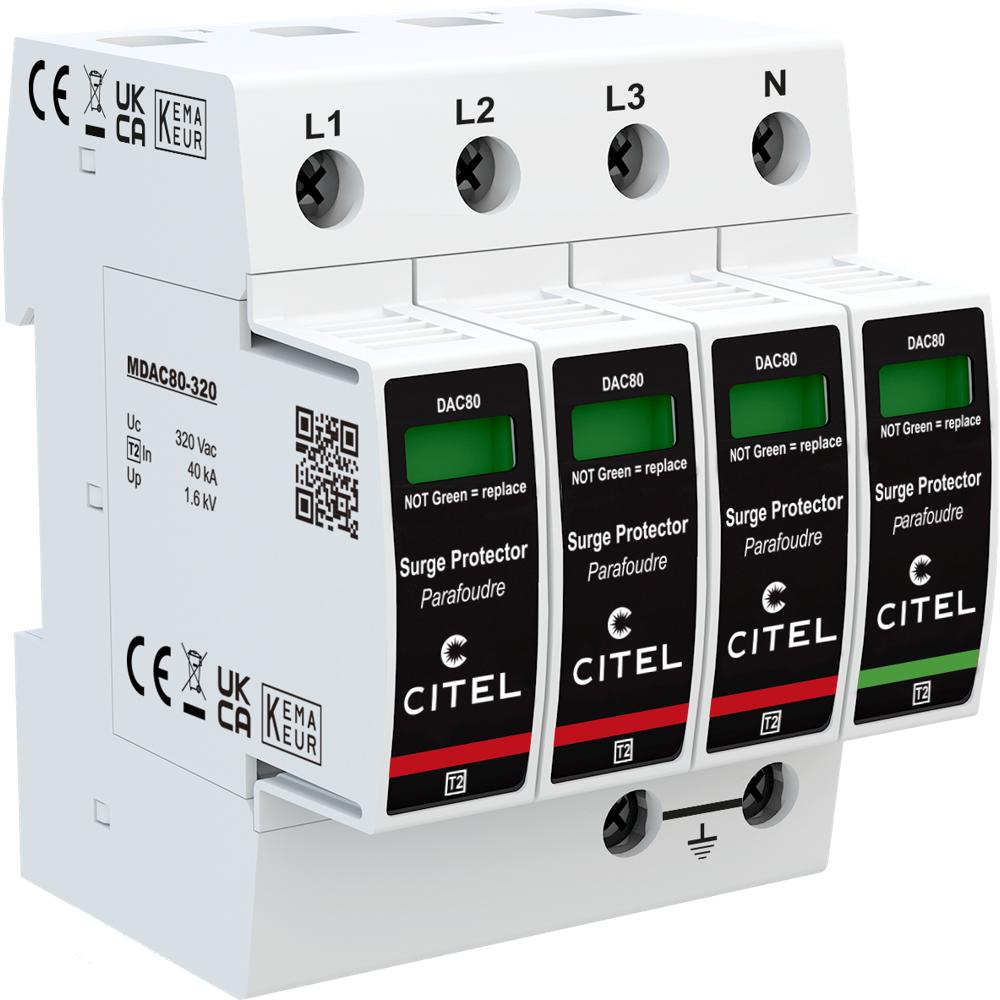

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC80-31-320 — это усиленный ограничитель перенапряжений типа 2, предназначенный для защиты трёхфазных электрических сетей 230/400 В с нейтралью (конфигурация TT-TNS) от опасных импульсных скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами в сети. Устройство обеспечивает надёжную защиту электрооборудования, распределительных щитов и ответственных потребителей от разрушительного воздействия импульсных перенапряжений, ограничивая их до безопасного уровня.
В основе работы УЗИП лежит комбинированная технология: высокоэнергетический металлооксидный варистор (V) в сочетании со специальным газовым разрядником (GSG) для защиты цепи нейтраль-земля. При возникновении импульсного перенапряжения варистор мгновенно снижает своё сопротивление, отводя избыточную энергию на землю, а встроенная система термического отключения (t°) с тепловым предохранителем (Ft) обеспечивает безопасное отключение модуля при его перегреве или исчерпании ресурса. Каждая фаза оснащена съёмным защитным модулем, что позволяет производить замену сработавшего модуля без демонтажа всего устройства. Подключение к сети осуществляется через винтовые зажимы сечением 2,5–25 мм², монтаж производится на стандартную симметричную DIN-рейку 35 мм (EN 60715). Устройство совместимо с сетями 230/400 В и работает совместно с УЗО типа «S» или замедленного действия, а также с плавкими предохранителями типа gG на 125 А.
Области применения
- Защита вводных распределительных щитов трёхфазных сетей 230/400 В жилых, офисных и промышленных зданий
- Защита электрооборудования от грозовых и коммутационных перенапряжений в системах заземления TT и TNS
- Организация второй ступени защиты в многоуровневых системах молниезащиты совместно с УЗИП типа 1
- Защита ответственных потребителей: серверных, телекоммуникационного оборудования, систем автоматизации и диспетчеризации
- Применение в объектах с повышенными требованиями к бесперебойности электроснабжения и надёжности защиты
Ключевые особенности
- Усиленный УЗИП типа 2 с высокими разрядными характеристиками: In = 40 кА, Imax = 80 кА
- Съёмные защитные модули для каждой фазы с возможностью быстрой замены без демонтажа корпуса
- Механический индикатор отключения на каждом полюсе для визуального контроля состояния
- Комбинированная технология защиты: металлооксидный варистор + газовый разрядник
- Опция дистанционной сигнализации отключения (модель DAC80S-31-320) с выходом на перекидной контакт
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В, 3-фазный + N
- Конфигурация нейтрали: TT-TNS
- Макс. AC рабочее напряжение (Uc): 320 Vac
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 80 кА
- Уровень защиты L/N (Up): 1,6 кВ
- Уровень защиты N/PE (Up): 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Режимы защиты: L/N и N/PE
- Подсоединение к сети: винтовой зажим 2,5–25 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: −40…+85 °C
- Степень защиты: IP20
- Модуль замены: MDAC80-320
- Вес: 0,428 кг
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4
- Сертификация: KEMA / EAC
- Артикул: 821210334
