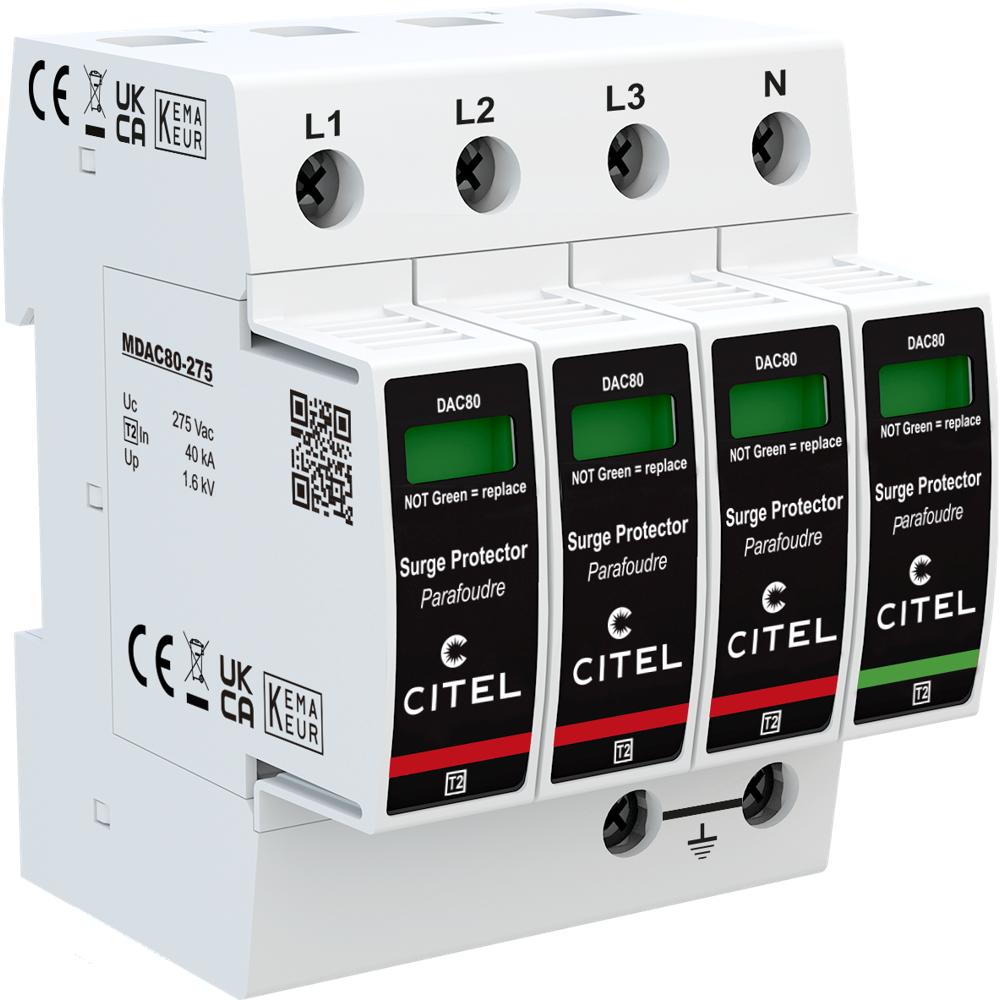

Устройство защиты от импульсных перенапряжений CITEL DAC80-31-275 (артикул 821210234) — это усиленный УЗИП типа 2, предназначенный для защиты трёхфазных электрических сетей 230/400 В с нейтралью (конфигурация TT-TNS) от опасных импульсных перенапряжений, вызванных коммутационными процессами, грозовыми разрядами и другими переходными явлениями. Устройство обеспечивает надёжную защиту электрооборудования, распределительных щитов и ответственных потребителей, ограничивая амплитуду импульсных скачков напряжения до безопасного уровня и отводя энергию разряда в заземляющий контур.
В основе конструкции УЗИП CITEL DAC80-31-275 лежит гибридная технология, сочетающая высокоэнергетический металлооксидный варистор (V) и специальную газовую трубку (GSG), а также встроенный тепловой предохранитель (Ft) с системой термического отключения (t°) и механическим индикатором отключения (MI) на каждом полюсе. Устройство выполнено в корпусе со сменными модулями: для каждой фазы предусмотрен отдельный съёмный модуль, что упрощает обслуживание и замену выработавших ресурс элементов без демонтажа всего устройства. Модули замены — MDAC80-275 и MDAC80G-255. УЗИП монтируется на симметричную DIN-рейку 35 мм (EN 60715), подключение к сети осуществляется винтовыми зажимами под провод сечением от 2,5 до 25 мм². Устройство совместимо с сетями 230/400 В 3-фазного исполнения с нейтралью, режимы защиты — L/N и N/PE. Для дистанционной сигнализации отключения предусмотрена опция DAC580S-31-275 с выходом на перекидной контакт. УЗИП соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4, сертифицирован KEMA и EAC.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов трёхфазных сетей 230/400 В
- Защита ответственного электрооборудования: промышленных станков, систем автоматизации, серверных и телекоммуникационных шкафов
- Защита объектов с воздушным вводом линий электропередачи, подверженных грозовым и коммутационным перенапряжениям
- Применение в системах заземления TT и TNS в жилых, коммерческих и промышленных зданиях
- Защита систем освещения, отопления, вентиляции и кондиционирования, а также другого инженерного оборудования
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным током разряда In = 40 кА и максимальным током разряда Imax = 80 кА (8/20 мкс)
- Съёмные модули для каждой фазы — быстрая и удобная замена без отключения всего устройства
- Гибридная технология: высокоэнергетический варистор + специальная газовая трубка для эффективного ограничения перенапряжений
- Механический индикатор отключения на каждом полюсе для визуального контроля состояния
- Опция дистанционной сигнализации отключения (DAC580S-31-275) с выходом на перекидной контакт
- Корпус из термопластика UL94 V-0, степень защиты IP20, монтаж на DIN-рейку 35 мм
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В, 3-фазный + N
- Конфигурация нейтрали: TT-TNS
- Макс. AC рабочее напряжение (Uc): 275 Vac
- Временное перенапряжение (UT): 335 В AC выдерживает (5 сек), 440 В AC отключение (120 мин)
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 80 кА
- Режимы защиты: L/N и N/PE
- Уровень защиты (Up) L/N: 1,6 кВ; N/PE: 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Технология: металлооксидный варистор + газовый разрядник
- Подключение к сети: винтовой зажим 2,5–25 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура (Tu): −40…+85 °C
- Степень защиты: IP20
- Индикатор отключения: 1 механический индикатор на полюс
- Модуль замены: MDAC80-275 + MDAC80G-255
- Сопряжённые устройства отключения: терморазмыкатель внутренний, УЗО типа «S» или замедленный, плавкий предохранитель gG 125 A
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4
- Сертификация: KEMA / EAC
- Вес: 0,416 кг
- Артикул: 821210234
