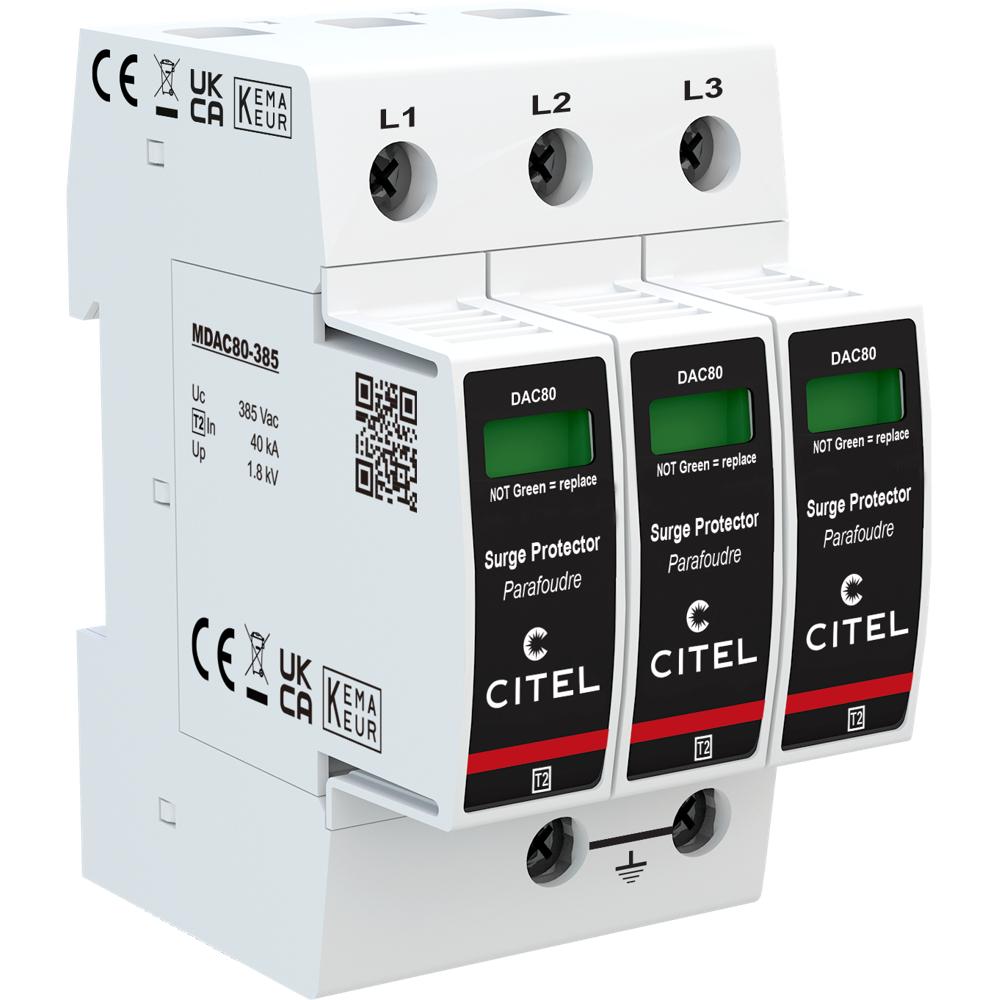

Устройство защиты от импульсных перенапряжений CITEL DAC80-30-385 (артикул 821210513) — это усиленный УЗИП типа 2, предназначенный для защиты однофазных и трёхфазных сетей переменного тока от опасных импульсных перенапряжений, вызванных коммутационными процессами или удалёнными ударами молнии. Устройство обеспечивает надёжное ограничение перенапряжений на уровне 1,6 кВ и защиту электрооборудования от повреждения, отводя избыточную энергию импульса на заземление. Применяется в системах с номинальным напряжением 230/400 В и максимальным рабочим напряжением 385 В переменного тока.
В основе работы УЗИП CITEL DAC80-30-385 лежит высокоэнергетический варистор, который при возникновении импульсного перенапряжения резко снижает своё сопротивление и отводит ток разряда на заземляющий проводник. Устройство оснащено встроенной системой термического отключения с тепловым предохранителем, который размыкает цепь при перегреве варистора, предотвращая возгорание. Каждый полюс имеет съёмный модуль MDAC80-385, что позволяет быстро заменить вышедший из строя элемент без демонтажа всего устройства. Механический индикатор отключения на каждом полюсе визуально сигнализирует о срабатывании защиты. Монтаж осуществляется на симметричную DIN-рейку 35 мм (EN 60715), подключение — винтовыми зажимами сечением от 2,5 до 25 мм². Устройство совместимо с сетями конфигурации TNC и рекомендуется к установке совместно с УЗО типа «S» или замедленным, а также с плавкими предохранителями типа gG на 125 А.
Области применения
- Защита распределительных щитов и вводно-распределительных устройств в жилых, коммерческих и промышленных зданиях
- Защита электрооборудования от импульсных перенапряжений в сетях 230/400 В переменного тока
- Установка в системах заземления TNC для трёхфазных сетей
- Применение в составе комплексных систем молниезащиты и защиты от вторичных проявлений молнии
- Защита чувствительного оборудования: систем автоматизации, телекоммуникаций, освещения и бытовой техники
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным током разряда In = 40 кА и максимальным током разряда Imax = 80 кА
- Съёмные модули для каждой фазы (замена — MDAC80-385) обеспечивают быстрое обслуживание
- Встроенная система термического отключения с механическим индикатором на каждом полюсе
- Опция дистанционной сигнализации отключения (модель DAC80S-30-385 с перекидным контактом)
- Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4, сертификация KEMA и EAC
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В, 3-фазная
- Конфигурация нейтрали: TNC
- Макс. AC рабочее напряжение (Uc): 385 В переменного тока
- Временное перенапряжение (UT): 335 В AC выдерживает (5 сек), 440 В AC отключение (120 мин)
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 80 кА
- Режим защиты: L/PE
- Уровень защиты (Up L/PE) при In (8/20 мкс): 1,6 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Технология: варистор
- Подсоединение к сети: винтовой зажим 2,5–25 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Вес: 0,364 кг
- Сопряжённые устройства отключения: терморазмыкатель внутренний, УЗО типа «S» или замедленное, плавкий предохранитель gG — 125 А
- Артикул: 821210513
