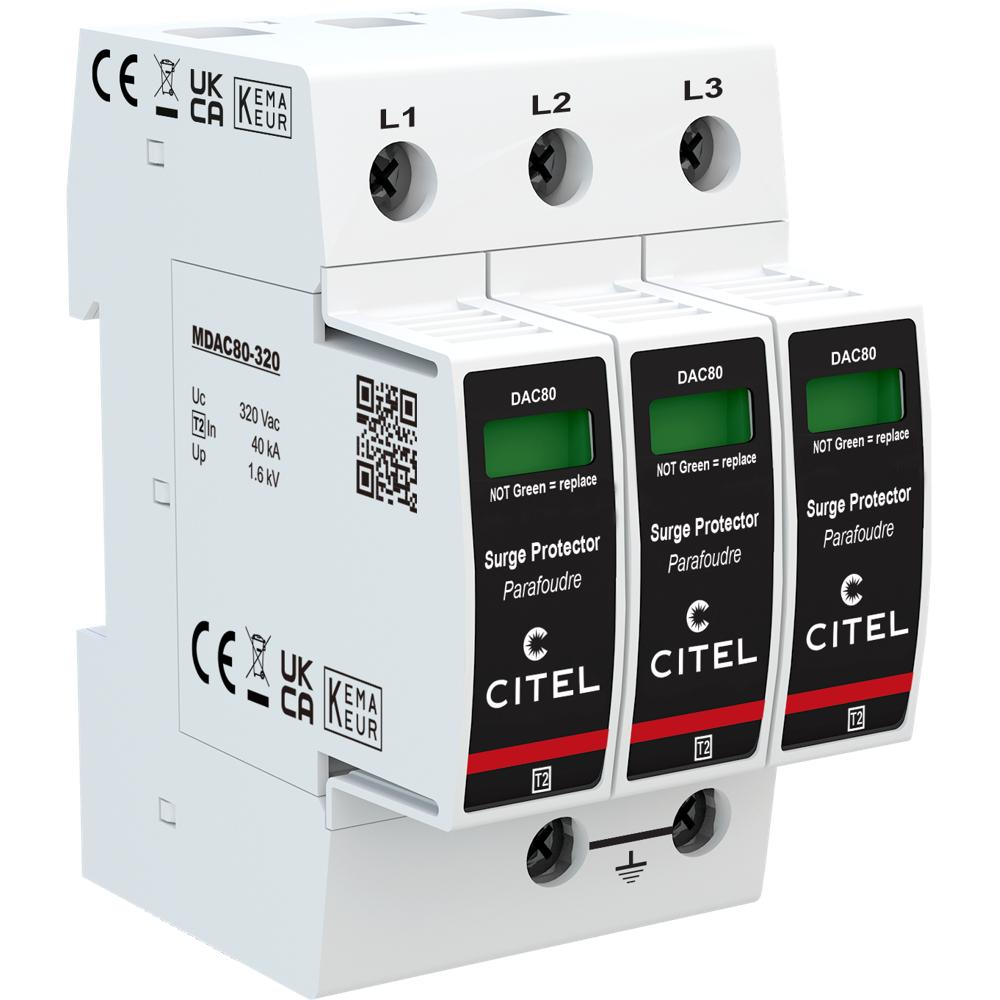

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC80-30-320 (артикул 821210313) — это усиленный ограничитель перенапряжений типа 2, предназначенный для защиты электрооборудования и распределительных сетей переменного тока от опасных импульсных скачков напряжения, вызванных коммутационными процессами или удалёнными разрядами молнии. Устройство устанавливается на вводе в электроустановку или в распределительном щите и обеспечивает надёжное отведение энергии перенапряжения на землю, предотвращая повреждение чувствительного оборудования.

В основе работы УЗИП лежит высокоэнергетический варистор (V), который при превышении порогового напряжения мгновенно снижает своё сопротивление и отводит импульсный ток на шину PE. Встроенная система термического отключения (t°) с тепловым предохранителем (Ft) обеспечивает безопасное отключение модуля при его перегреве или исчерпании ресурса, а механический индикатор отключения (MI) на каждом полюсе наглядно сигнализирует о состоянии устройства. Устройство выполнено в корпусе со сменными модулями для каждой фазы, что позволяет быстро заменять отработавшие элементы без демонтажа всего аппарата. Подключение к сети осуществляется винтовыми зажимами сечением от 2,5 до 25 мм², монтаж производится на симметричную DIN-рейку 35 мм (EN 60715). УЗИП рассчитано на работу в трёхфазных сетях 230/400 В с конфигурацией нейтрали TNC и режимом защиты L/PE, а также совместимо с УЗО типа «S» или замедленного действия и плавкими предохранителями типа gG на 125 А.

Области применения

• Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов промышленных и коммерческих объектов
• Защита электрооборудования в трёхфазных сетях 230/400 В с системой заземления TNC
• Установка в распределительных щитах жилых, офисных и административных зданий
• Защита систем электроснабжения объектов с повышенными требованиями к надёжности (телекоммуникации, ЦОД, медицинские учреждения)
• Применение в качестве второй ступени координации защиты совместно с УЗИП типа 1 на вводе

Ключевые особенности

• Усиленный УЗИП типа 2 с высокими разрядными характеристиками: In = 40 кА, Imax = 80 кА
• Сменные модули для каждой фазы — быстрая замена без демонтажа корпуса (модуль MDAC80-320)
• Встроенная система термического отключения с механическим индикатором состояния на каждом полюсе
• Опция дистанционной сигнализации отключения (исполнение DAC80S-30-320 с выходом на перекидной контакт)
• Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 изд. 4, сертификация KEMA / EAC

Технические характеристики

• Тип УЗИП: 2
• Сеть: 230/400 В, 3-фазная
• Конфигурация нейтрали: TNC
• Макс. AC рабочее напряжение (Uc): 320 Vac
• Временное перенапряжение (UT): 335 В AC выдерживает (5 сек); 440 В AC отключение (120 мин)
• Номинальный ток разряда (In): 40 кА
• Макс. ток разряда (Imax): 80 кА
• Режим(ы) защиты: L/PE
• Уровень защиты (Up): 1,6 кВ
• Допустимый ток короткого замыкания (Isccr): 50 000 А
• Рабочий ток (Ipe): < 1 мА; сопровождающий ток (If): отсутствует
• Технология: варистор; терморазмыкатель: внутренний
• Подсоединение к сети: винтовой зажим 2,5–25 мм²
• Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
• Материал корпуса: термопластик UL94 V-0
• Рабочая температура (Tu): −40…+85 °C
• Уровень защиты: IP20
• Индикация отключения: 1 механический индикатор на полюс
• Модуль замены: MDAC80-320
• Сопряжённые устройства: УЗО типа «S» или замедленное; предохранитель gG — 125 А
• Вес: 0,364 кг
• Артикул: 821210313
