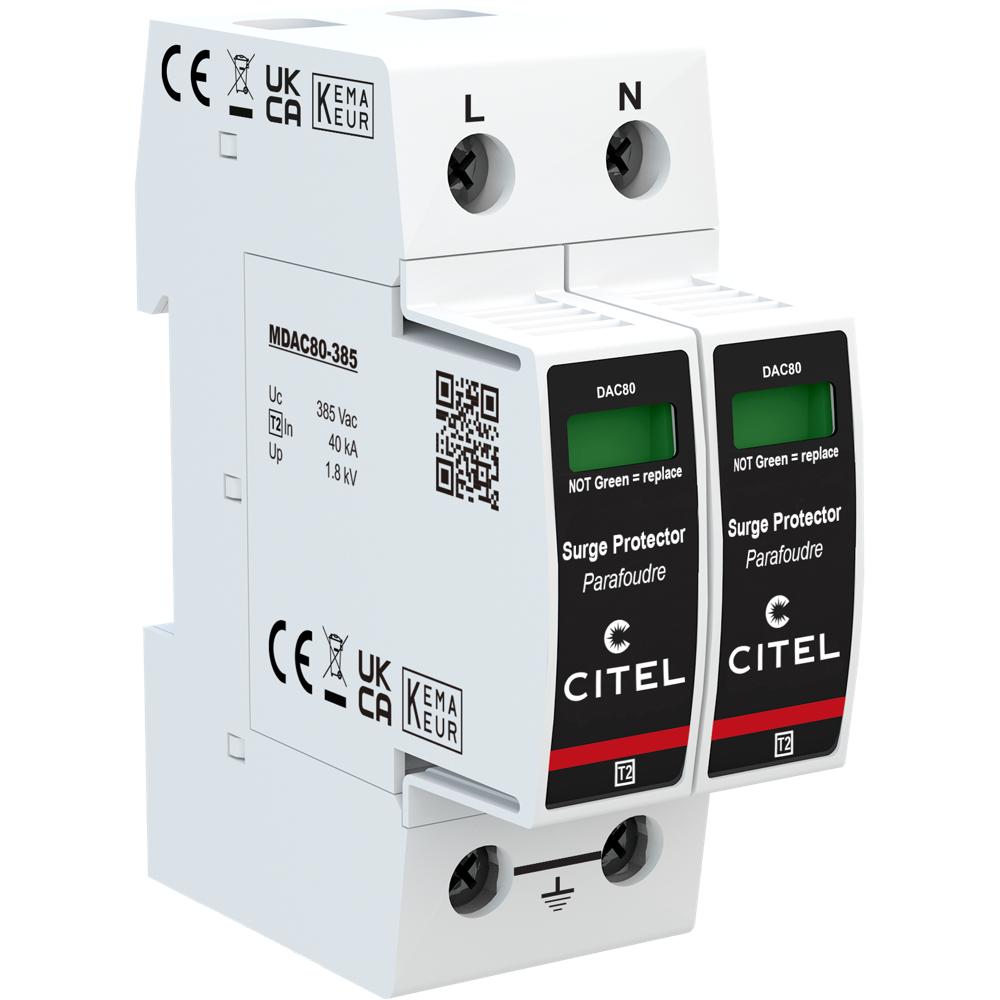

Устройство защиты от импульсных перенапряжений CITEL DAC80-20-385 (артикул 821210512) — это усиленный УЗИП типа 2, предназначенный для защиты однофазных сетей переменного тока 230 В от опасных импульсных перенапряжений, вызванных коммутационными процессами или удалёнными ударами молнии. Устройство обеспечивает надёжное ограничение перенапряжений в сети с конфигурацией нейтрали TN, защищая электрооборудование по режимам L/PE и N/PE. Номинальный ток разряда In составляет 40 кА, а максимальный ток разряда Imax достигает 80 кА, что делает данную модель эффективным решением для объектов с повышенными требованиями к защите от импульсных помех.
В основе работы УЗИП лежит высокоэнергетический варистор, который мгновенно снижает сопротивление при возникновении импульсного перенапряжения, отводя избыточную энергию на заземление. Встроенная система термического отключения с тепловым предохранителем обеспечивает безопасность при перегреве варистора, а механический индикатор отключения на каждом полюсе сигнализирует о срабатывании защиты. Устройство выполнено в корпусе со сменными модулями, что позволяет быстро заменить отработавший модуль (MDAC80-385) без демонтажа всего устройства. Монтаж осуществляется на симметричную DIN-рейку 35 мм (EN 60715), подключение — винтовыми зажимами для проводников сечением от 2,5 до 25 мм². Для дистанционного контроля предусмотрена опция DAC580S-20-385 с выходом на перекидной контакт. УЗИП совместим с сетями 230 В однофазного тока и соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4.
Области применения
- Защита вводных распределительных щитов жилых, офисных и промышленных зданий от импульсных перенапряжений
- Оборудование систем электроснабжения с конфигурацией нейтрали TN в однофазных сетях 230 В
- Защита чувствительной электроники: компьютеров, серверов, систем связи и автоматизации
- Применение в составе многоступенчатых систем защиты совместно с УЗИП типа 1 и типа 3
- Объекты с повышенными требованиями к надёжности электроснабжения: медицинские учреждения, банки, дата-центры
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным током разряда In = 40 кА и максимальным Imax = 80 кА
- Сменные модули для каждой фазы — быстрая замена без отключения всего устройства
- Механический индикатор отключения на каждом полюсе для визуального контроля состояния
- Встроенная система термического отключения с тепловым предохранителем
- Возможность дистанционной сигнализации отключения (опция DAC580S-20-385)
- Корпус из термопластика UL94 V-0, степень защиты IP20, монтаж на DIN-рейку 35 мм
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230 В однофазный, конфигурация нейтрали TN
- Макс. AC рабочее напряжение Uc: 385 Vac
- Номинальный ток разряда In: 40 кА
- Макс. ток разряда Imax: 80 кА
- Режимы защиты: L/PE и N/PE
- Уровень защиты Up при In (8/20 мкс): 1,8 кВ (L/PE и N/PE)
- Допустимый ток короткого замыкания Isccr: 50 000 А
- Технология: высокоэнергетический варистор
- Подсоединение: винтовые зажимы 2,5–25 мм²
- Рабочая температура: от -40 до +85 °C
- Вес: 0,249 кг
- Стандарты: IEC 61643-11 / EN 61643-11 / UL1449 изд.4
- Сертификация: KEMA / EAC
