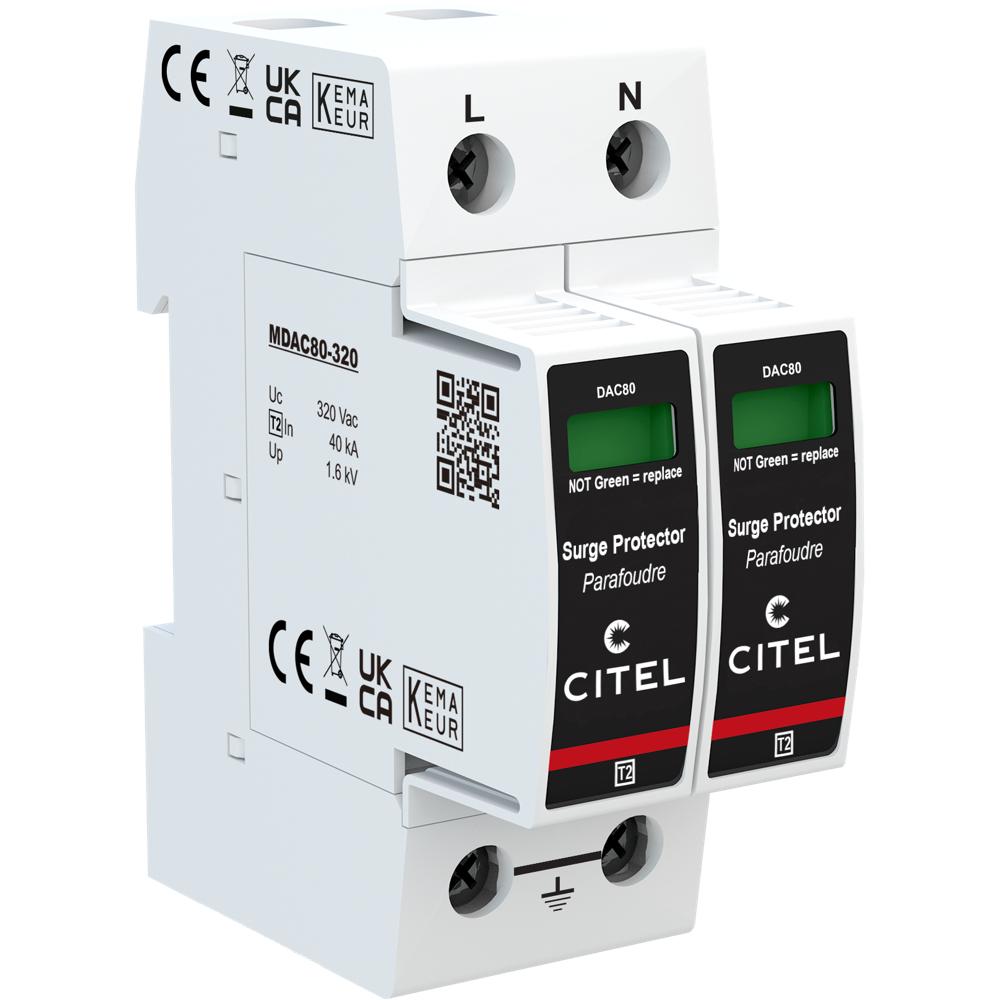

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC80-20-320 — это усиленный ограничитель перенапряжений типа 2, предназначенный для защиты однофазных сетей переменного тока 230 В от опасных импульсных скачков напряжения. Прибор устанавливается на вводе электроустановки и обеспечивает надёжную защиту электрооборудования от грозовых разрядов и коммутационных перенапряжений, отводя избыточную энергию импульса на заземление и ограничивая уровень напряжения до безопасных для техники значений.
В основе работы устройства лежит высокоэнергетический варистор (V), который при превышении допустимого напряжения резко снижает своё сопротивление и шунтирует импульс на шину PE. Встроенный тепловой предохранитель (Ft) и система термического отключения обеспечивают безопасное отключение модуля при его перегреве или исчерпании ресурса, а механический индикатор отключения (MI) на каждом полюсе наглядно сигнализирует о состоянии защиты. УЗИП выполнен в формате корпуса со сменными модулями, что позволяет быстро заменить выработавший ресурс элемент без демонтажа всего устройства. Подключение к сети осуществляется винтовыми зажимами под провод сечением от 2.5 до 25 мм², монтаж — на стандартную симметричную DIN-рейку 35 мм (EN 60715). Прибор совместим с сетями с конфигурацией нейтрали TN и обеспечивает защиту по режимам L/PE и N/PE. Для дистанционного контроля состояния предусмотрена опция DAC580S-20-320 с выходом на перекидной контакт.
Области применения
- Защита вводов однофазных электроустановок жилых, офисных и административных зданий
- Защита распределительных щитов и щитов управления от грозовых и коммутационных перенапряжений
- Защита чувствительного электронного и бытового оборудования, систем автоматизации и связи
- Применение в промышленных и коммерческих объектах с сетью 230 В конфигурации TN
- Установка в качестве второй ступени координации защиты совместно с УЗИП типа 1
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным током разряда In = 40 кА и максимальным Imax = 80 кА
- Сменные модули для каждой фазы — быстрая замена без демонтажа корпуса
- Механический индикатор отключения на каждом полюсе
- Высокоэнергетический варистор с внутренним терморазмыкателем
- Опция дистанционной сигнализации отключения (перекидной контакт)
- Соответствие стандартам IEC/EN 61643-11 и UL1449 изд.4, сертификация KEMA / EAC
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230 В однофазная, конфигурация нейтрали TN
- Макс. AC рабочее напряжение (Uc): 320 Vac
- Временное перенапряжение (UT): 335 В AC выдерживает (5 сек), 440 В AC отключение (120 мин)
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 80 кА
- Режимы защиты: L/PE и N/PE
- Уровень защиты (Up) при In (8/20 мкс): 1.6 кВ (L/PE и N/PE)
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Рабочий ток (Ipe): < 1 мА; сопровождающий ток (If): отсутствует
- Технология: варистор; действие защиты: отключение
- Подсоединение к сети: винтовой зажим 2.5–25 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0; степень защиты: IP20
- Рабочая температура (Tu): от -40 до +85 °C
- Модуль замены: MDAC80-320
- Сопряжённые устройства отключения: УЗО типа 'S' или замедленное, плавкий предохранитель gG — 125 А
- Вес: 0.241 кг
- Артикул: 821210312
