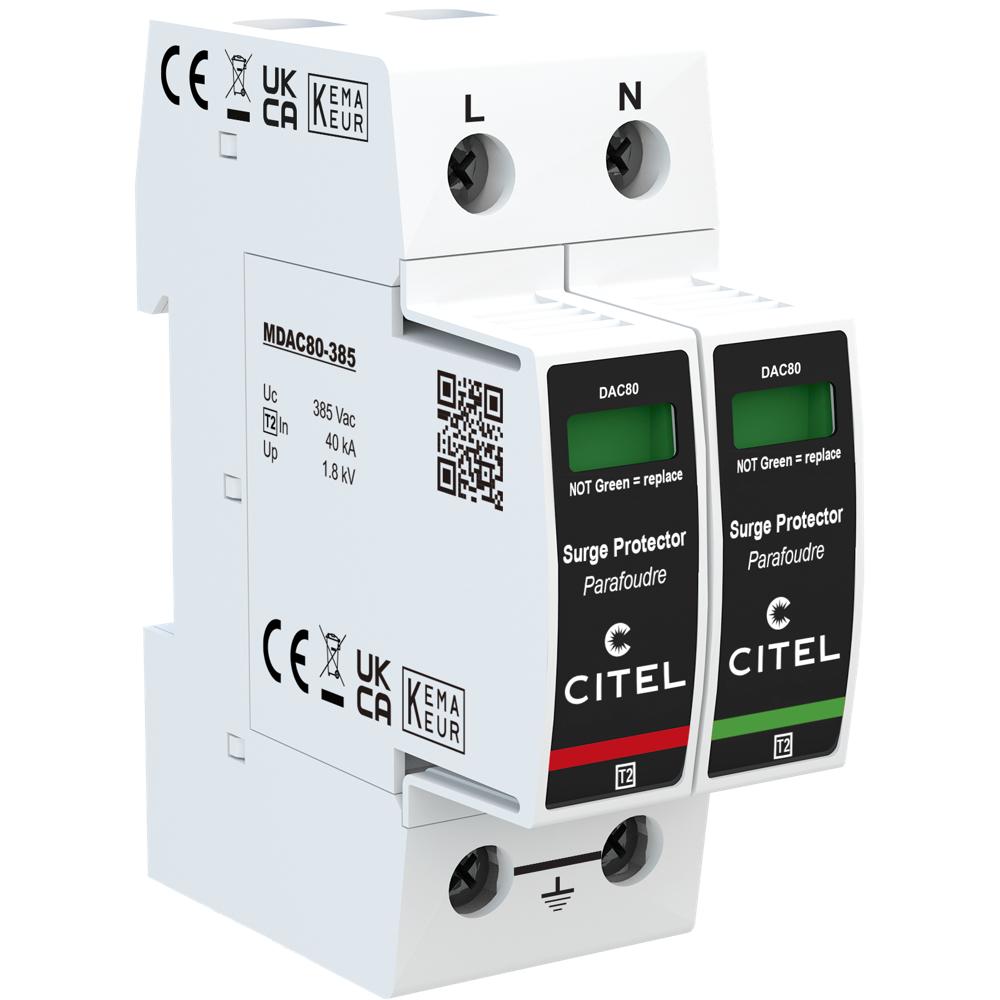

Устройство защиты от импульсных перенапряжений CITEL DAC80-11-385 (артикул 821210532) — это усиленный УЗИП типа 2, предназначенный для защиты однофазных сетей переменного тока 230 В от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в электросети. Устройство обеспечивает надёжное ограничение перенапряжений в режимах L/N и N/PE, защищая чувствительное электронное и электрическое оборудование от повреждений и преждевременного выхода из строя.
В основе работы УЗИП лежит комбинированная технология: высокоэнергетический металлооксидный варистор (V) в сочетании со специальной газовой трубкой (GSG), а также встроенный тепловой предохранитель (Ft) и система термического отключения (t°). При возникновении импульсного перенапряжения устройство мгновенно ограничивает его до безопасного уровня, а при критическом нагреве или исчерпании ресурса модуль автоматически отключается с срабатыванием механического индикатора (MI). Устройство выполнено в корпусе со сменными модулями, что позволяет заменять отработавшие элементы без демонтажа всего УЗИП. Подключение осуществляется винтовыми зажимами с сечением проводников от 2,5 до 25 мм², монтаж — на стандартную DIN-рейку 35 мм (EN 60715). УЗИП совместим с сетями с конфигурацией нейтрали TT-TN и соответствует стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4, имеет сертификацию KEMA и EAC.
Области применения
- Защита вводных распределительных щитов жилых, офисных и административных зданий
- Защита промышленного оборудования и систем автоматизации от импульсных перенапряжений
- Защита телекоммуникационного и серверного оборудования, чувствительного к скачкам напряжения
- Применение в системах электроснабжения с воздушным вводом линий электропередачи
- Комплексная многоступенчатая защита совместно с УЗИП типа 1 и типа 3
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным током разряда In = 40 кА и максимальным Imax = 80 кА
- Сменные модули для каждой фазы — быстрая замена без демонтажа корпуса
- Механический индикатор отключения на каждый полюс для визуального контроля состояния
- Опциональная дистанционная сигнализация отключения (модель DAC80S-11-385 с перекидным контактом)
- Комбинированная технология защиты: варистор + газовый разрядник
- Корпус из термопластика UL94 V-0, степень защиты IP20
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230 В однофазная, конфигурация нейтрали TT-TN
- Макс. AC рабочее напряжение (Uc): 385 В AC
- Временное перенапряжение (UT): 500 В AC (5 сек), 650 В AC (120 мин)
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 80 кА
- Режимы защиты: L/N и N/PE
- Уровень защиты (Up): 1,8 кВ (L/N), 1,5 кВ (N/PE)
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Технология: металлооксидный варистор + газовый разрядник
- Подключение: винтовые зажимы 2,5–25 мм²
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Рабочая температура: −40…+85 °C
- Степень защиты: IP20
- Модуль замены: MDAC80-385 + MDAC80G-255
- Сопряжённые устройства: УЗО типа «S» или замедленный, предохранитель gG 125 А
- Вес: 0,212 кг
- Стандарты: IEC 61643-11 / EN 61643-11 / UL1449 изд.4
- Сертификация: KEMA / EAC
