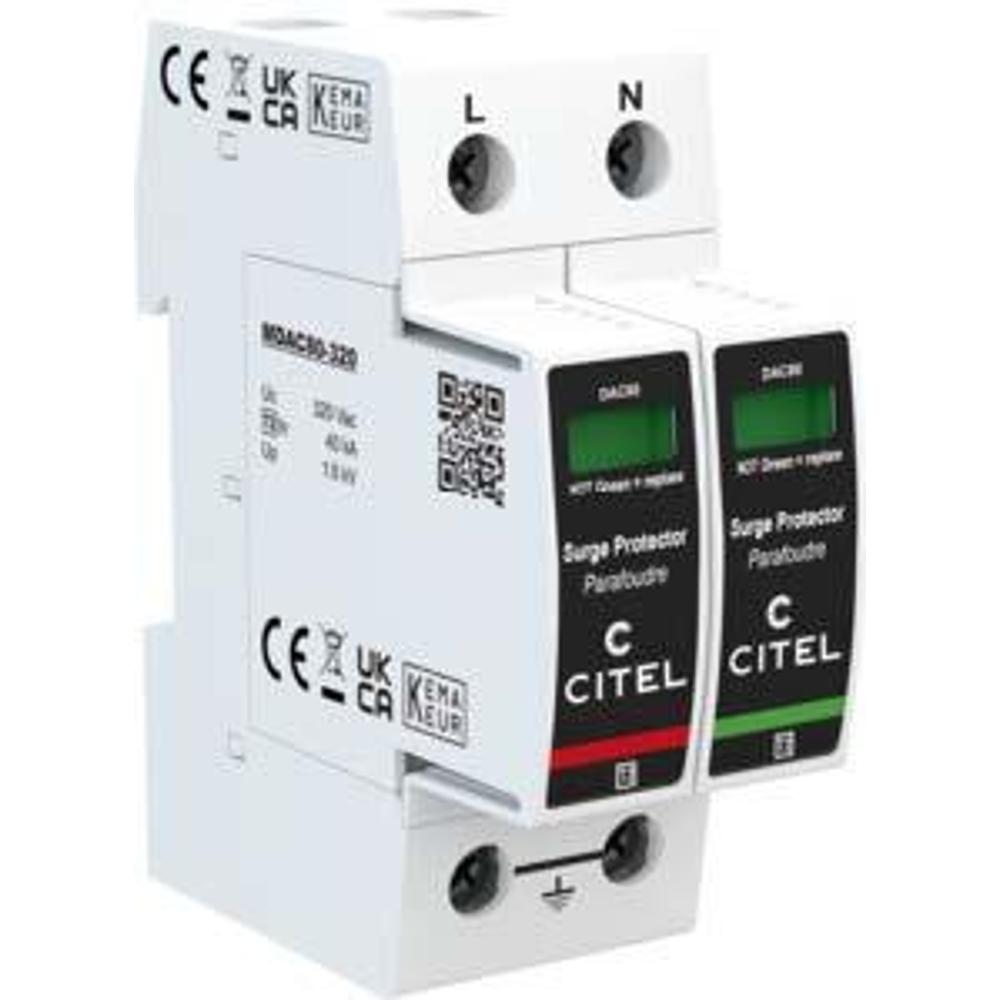

Устройство защиты от импульсных перенапряжений CITEL DAC80-11-320 (артикул 821210332) — это усиленный УЗИП типа 2, предназначенный для защиты однофазных сетей переменного тока 230 В от грозовых и коммутационных импульсных перенапряжений. Устройство ограничивает амплитуду опасных выбросов напряжения до безопасного для электрооборудования уровня, предотвращая повреждение чувствительной электроники, бытовой техники и промышленного оборудования.
В основе работы УЗИП лежит комбинированная технология MOV+GDT: высокоэнергетический варистор (MOV) и специальный газовый разрядник (GDT) обеспечивают эффективное ограничение импульсов. Устройство выполнено в виде модульной сборки с возможностью замены съёмных модулей для каждой фазы, что упрощает обслуживание и восстановление работоспособности после срабатывания. Подключение осуществляется через винтовые клеммы сечением 2,5–25 мм² (до 35 мм² для жёсткого провода), монтаж — на симметричную DIN-рейку 35 мм (EN 60715). УЗИП совместим с системами заземления TT и TN, оснащён внутренним термодисconnector'ом и механическим индикатором состояния (красный/зелёный) для каждой фазы. Режим failsafe обеспечивает отключение от сети переменного тока при критическом износе или перегреве.
Области применения
- Защита однофазных распределительных щитов жилых, офисных и промышленных зданий
- Защита чувствительного электронного оборудования: компьютеров, серверов, систем видеонаблюдения, телекоммуникационных устройств
- Защита бытовой техники и систем «умный дом» от грозовых и коммутационных перенапряжений
- Применение в сетях с системами заземления TT и TN (230 В переменного тока)
- Установка в качестве второй ступени защиты совместно с УЗИП типа 1 на вводе
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным разрядным током In = 40 кА (15 импульсов 8/20 мкс)
- Максимальный разрядный ток Imax = 80 кА на полюс (8/20 мкс)
- Съёмные модули для каждой фазы — быстрая замена без демонтажа всего устройства
- Комбинированная технология MOV+GDT с внутренним термопредохранителем и термодисconnector'ом
- Механический индикатор состояния (красный/зелёный) для каждой фазы
- Опция дистанционной сигнализации неисправности (DAC80S-11-320, выход на перекидной контакт)
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 ed.5, сертификация KEMA
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230 В однофазная, системы TT-TN
- Максимальное рабочее напряжение Uc: 320 В перем. тока
- Временное перенапряжение (TOV) 5 с: выдерживает 335 В перем. тока без отключения
- Временное перенапряжение (TOV) 120 мин: отключение при 440 В перем. тока
- Ток утечки на землю Ipe: < 1 мА
- Сопровождающий ток If: отсутствует
- Номинальный разрядный ток In (15 × 8/20 мкс): 40 кА
- Максимальный разрядный ток Imax (8/20 мкс, на полюс): 80 кА
- Режимы защиты: L/PE и N/PE
- Уровень защиты Up L/N: 1,6 кВ (при In 8/20 мкс и 6 кВ 1,2/50 мкс)
- Уровень защиты Up N/PE: 1,5 кВ (при In 8/20 мкс и 6 кВ 1,2/50 мкс)
- Допустимый ток короткого замыкания Isccr: 50 000 А
- Технология: MOV+GDT
- Подключение: винтовые клеммы 2,5–25 мм² (35 мм² жёсткий)
- Формат: модульный корпус с возможностью замены модулей
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: от −40 до +85 °C
- Степень защиты: IP20
- Режим failsafe: отключение от сети переменного тока
- Индикация отключения: 1 механический индикатор на полюс (красный/зелёный)
- Запасные модули: MDAC80-320 + MDAC80G-255
- Дистанционная сигнализация: опция DAC80S-11-320 (перекидной контакт)
- Габариты: 2TE (EN43880)
- Вес: 0,142 кг
- Внутренний термодисconnector: есть
- Автомат защиты от замыкания на землю: тип «S» или с задержкой
- Предохранители: тип gG — 125 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 ed.5
- Сертификация: KEMA
- Артикул: 821210332
