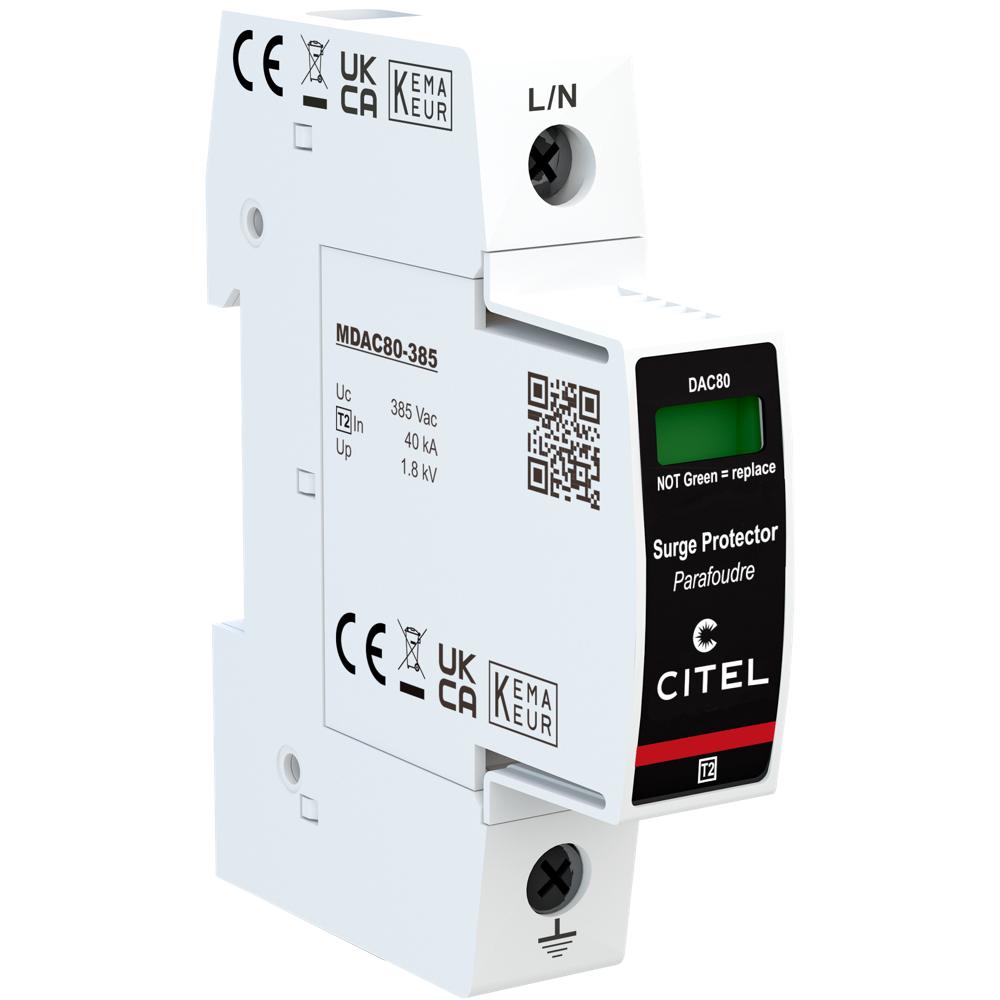

Устройство защиты от импульсных перенапряжений CITEL DAC80-10-385 (артикул 821210511) — это усиленный однофазный УЗИП типа 2, предназначенный для защиты электрооборудования от опасных импульсных перенапряжений, вызванных коммутационными процессами или удалёнными ударами молнии. Устройство обеспечивает надёжное ограничение перенапряжений в сетях переменного тока с максимальным рабочим напряжением 385 В AC, отводя избыточную энергию импульса в заземление и предотвращая повреждение чувствительного оборудования.
В основе работы УЗИП лежит высокоэнергетический варистор (V), который при возникновении импульса перенапряжения резко снижает своё сопротивление и ограничивает напряжение на уровне защиты Up = 1,8 кВ. Встроенная система термического отключения (Ft) с тепловым предохранителем обеспечивает безопасность: при перегреве варистора происходит автоматическое отключение модуля, а механический индикатор (MI) сигнализирует о срабатывании защиты. Устройство выполнено в корпусе со сменными модулями, что позволяет быстро заменить отработавший модуль (MDAC80-385) без демонтажа всего устройства. Монтаж осуществляется на стандартную симметричную DIN-рейку 35 мм (EN 60715), подключение — винтовыми зажимами для проводников сечением от 2,5 до 25 мм². УЗИП сертифицирован по стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4, имеет сертификацию KEMA и EAC, что подтверждает его соответствие международным требованиям. Для совместной работы рекомендуется использовать УЗО типа «S» или замедленного действия, а также плавкие предохранители типа gG на 125 А.
Области применения
- Защита распределительных щитов и вводно-распределительных устройств в жилых, коммерческих и промышленных зданиях
- Защита электрооборудования от импульсных перенапряжений в сетях TN-S, TN-C, TN-C-S и TT
- Установка в качестве второй ступени защиты в системах молниезащиты (после УЗИП типа 1)
- Защита чувствительного оборудования: систем автоматизации, телекоммуникаций, медицинской и измерительной техники
- Применение в составе комплексных решений по защите от импульсных перенапряжений в промышленных и гражданских объектах
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным током разряда In = 40 кА и максимальным током разряда Imax = 80 кА
- Сменные модули для каждой фазы — быстрая замена без демонтажа корпуса
- Встроенная система термического отключения с механическим индикатором срабатывания
- Опция дистанционной сигнализации отключения (модель DAC80S-10-385) с выходом на перекидной контакт
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4, сертификация KEMA и EAC
Технические характеристики
- Тип УЗИП: 2
- Максимальное AC рабочее напряжение (Uc): 385 В AC
- Номинальный ток разряда (In): 40 кА
- Максимальный ток разряда (Imax): 80 кА
- Уровень защиты (Up): 1,8 кВ
- Временное перенапряжение (5 сек.): 500 В AC выдерживает
- Временное перенапряжение (120 мин.): 650 В AC выдерживает
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Технология: высокоэнергетический варистор
- Конфигурация: 1-полюсный
- Подключение: винтовые зажимы 2,5–25 мм²
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Модуль замены: MDAC80-385
- Вес: 0,154 кг
- Артикул: 821210511
