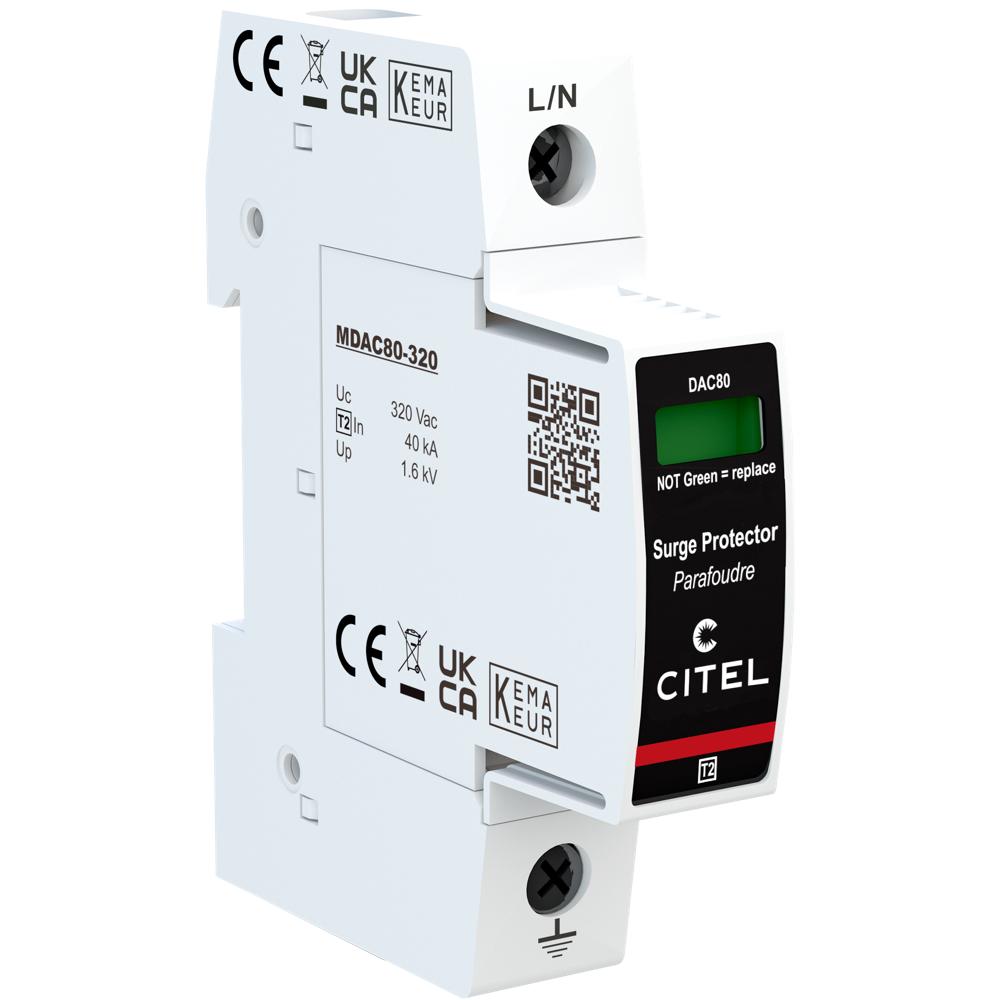

Устройство защиты от импульсных перенапряжений CITEL DAC80-10-320 (артикул 821210311) — это усиленный однофазный УЗИП типа 2, предназначенный для защиты электрооборудования и электроустановок от опасных импульсных перенапряжений, возникающих в результате коммутационных процессов или атмосферных разрядов. Устройство обеспечивает надёжное ограничение перенапряжений до безопасного для оборудования уровня, отводя избыточную энергию импульса в заземление. Применяется в системах распределения электроэнергии низкого напряжения и является важным элементом комплексной системы защиты от перенапряжений.
В основе работы устройства лежит высокоэнергетический варистор, который при превышении допустимого напряжения мгновенно снижает своё сопротивление и отводит ток разряда, ограничивая напряжение на защищаемом оборудовании. Встроенная система термического отключения с тепловым предохранителем обеспечивает безопасность при перегрузках, а механический индикатор отключения наглядно сигнализирует о состоянии модуля. Устройство выполнено в формате корпуса со сменными модулями для каждой фазы, что позволяет оперативно заменять отработавшие элементы без демонтажа всего устройства. Монтаж осуществляется на симметричную DIN-рейку 35 мм (EN 60715), подключение — винтовыми зажимами с сечением проводников от 2.5 до 25 мм². УЗИП совместим с сетями переменного тока с максимальным рабочим напряжением до 320 В AC и сертифицирован по стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4.
Области применения
- Защита вводных распределительных устройств в жилых, коммерческих и промышленных зданиях
- Защита электрооборудования в системах электроснабжения с номинальным напряжением до 320 В AC
- Установка в главных распределительных щитах и щитах второго уровня защиты
- Защита чувствительного оборудования: систем автоматизации, телекоммуникаций, вычислительной техники
- Применение в составе комплексных систем молниезащиты и защиты от импульсных перенапряжений
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным током разряда In = 40 кА и максимальным током разряда Imax = 80 кА
- Сменные модули для каждой фазы — быстрая замена без демонтажа корпуса
- Встроенная система термического отключения с механическим индикатором состояния
- Опция дистанционной сигнализации отключения (модель DAC80S-10-320 с выходом на перекидной контакт)
- Сертификация KEMA и EAC, соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4
Технические характеристики
- Тип УЗИП: 2
- Макс. AC рабочее напряжение (Uc): 320 Vac
- Временное перенапряжение — 5 сек. (UT): 335 В AC выдерживает
- Временное перенапряжение — 120 мин. (UT): 440 В AC отключение
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 80 кА
- Уровень защиты (Up): 1.6 кВ
- Остаточное напряжение при 5 кА (Up-5kA): 1.1 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Рабочий ток (Ipe): < 1 мА
- Сопровождающий ток (If): отсутствует
- Технология: варистор
- Конфигурация УЗИП: 1-полюсный
- Подсоединение к сети: зажим под винт 2.5–25 мм²
- Формат: корпус со сменными модулями
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура (Tu): −40…+85 °C
- Уровень защиты: IP20
- Индикатор отключения: 1 механический индикатор
- Модуль замены: MDAC80-320
- Сопряжённое устройство отключения — плавкий предохранитель: тип gG — 125 А
- Сопряжённое устройство отключения — УЗО (если имеется): тип «S» или замедленный
- Вес: 0.142 кг
- Артикул: 821210311
