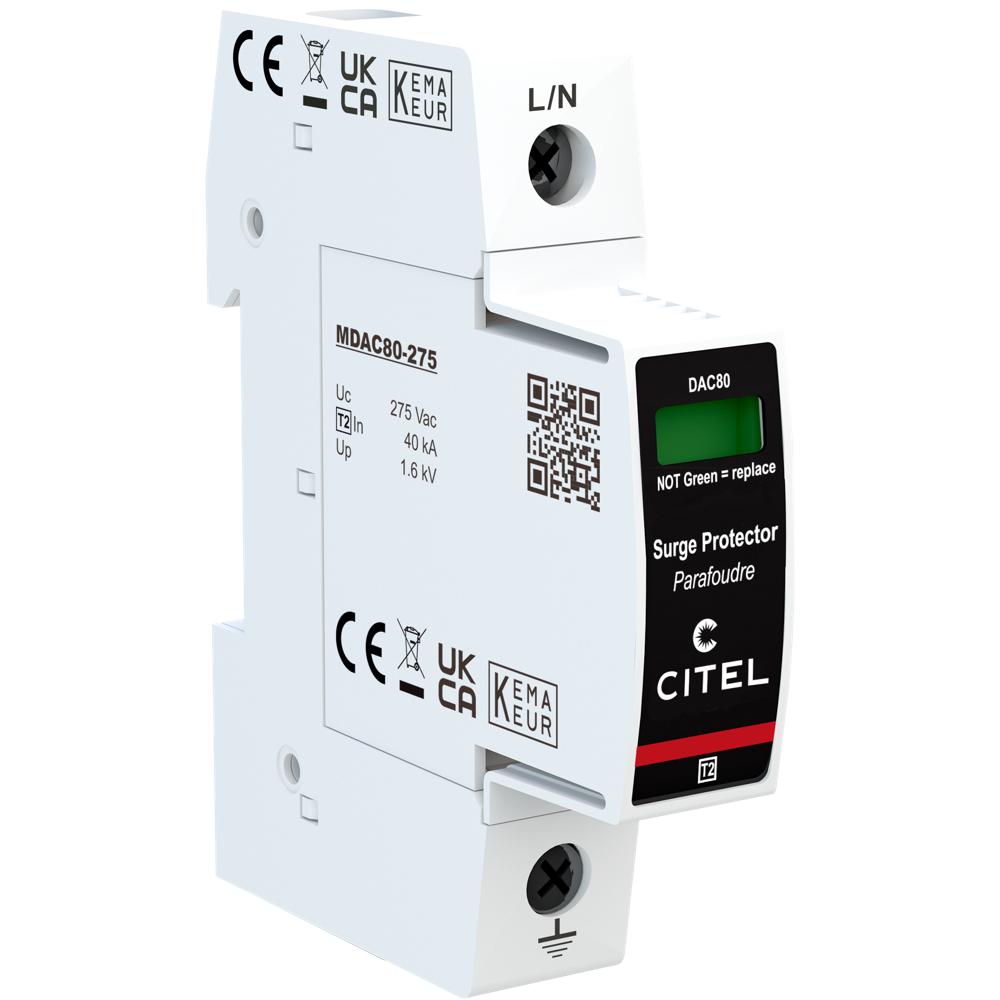

Устройство защиты от импульсных перенапряжений CITEL DAC80-10-275 (артикул 821210211) — это усиленный однофазный УЗИП типа 2, предназначенный для защиты электрооборудования от опасных импульсных перенапряжений, вызванных коммутационными процессами, грозовыми разрядами и другими переходными явлениями в сети переменного тока. Устройство обеспечивает надёжное ограничение перенапряжений до безопасного уровня 1,6 кВ, предотвращая повреждение чувствительного оборудования и продлевая срок его службы.
В основе работы УЗИП лежит высокоэнергетический варистор, который мгновенно реагирует на превышение допустимого напряжения, шунтируя избыточную энергию на землю. Устройство оснащено внутренним терморазмыкателем и механическим индикатором отключения, что обеспечивает безопасность эксплуатации и визуальный контроль состояния. Модульная конструкция со сменными картриджами для каждой фазы позволяет быстро заменять вышедшие из строя элементы без демонтажа всего устройства. Монтаж осуществляется на стандартную DIN-рейку 35 мм, подключение — винтовыми зажимами сечением 2,5–25 мм². УЗИП совместим с сетями 230/400 В и сертифицирован по стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4.
Области применения
- Защита вводных распределительных щитов жилых, офисных и промышленных зданий
- Защита электрооборудования в системах автоматизации и диспетчеризации
- Защита телекоммуникационного и серверного оборудования
- Защита систем освещения, отопления и вентиляции
- Применение в составе комплексных систем молниезащиты и заземления
Ключевые особенности
- Усиленный УЗИП типа 2 с номинальным током разряда 40 кА и максимальным током разряда 80 кА
- Сменные модули для каждой фазы — упрощают обслуживание и снижают затраты на замену
- Встроенный терморазмыкатель и механический индикатор отключения для безопасной работы
- Опция дистанционной сигнализации (модель DAC580S-10-275) с выходом на перекидной контакт
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4, сертификация KEMA и EAC
Технические характеристики
- Тип УЗИП: 2
- Макс. AC рабочее напряжение (Uc): 275 Vac
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 80 кА
- Уровень защиты (Up): 1,6 кВ
- Остаточное напряжение при 5 кА (Up-5kA): 0,9 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Конфигурация: 1-полюсный
- Подсоединение к сети: винтовой зажим 2,5–25 мм²
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Материал корпуса: термопластик UL94 V-0
- Модуль замены: MDAC80-275
- Вес: 0,130 кг
- Артикул: 821210211
