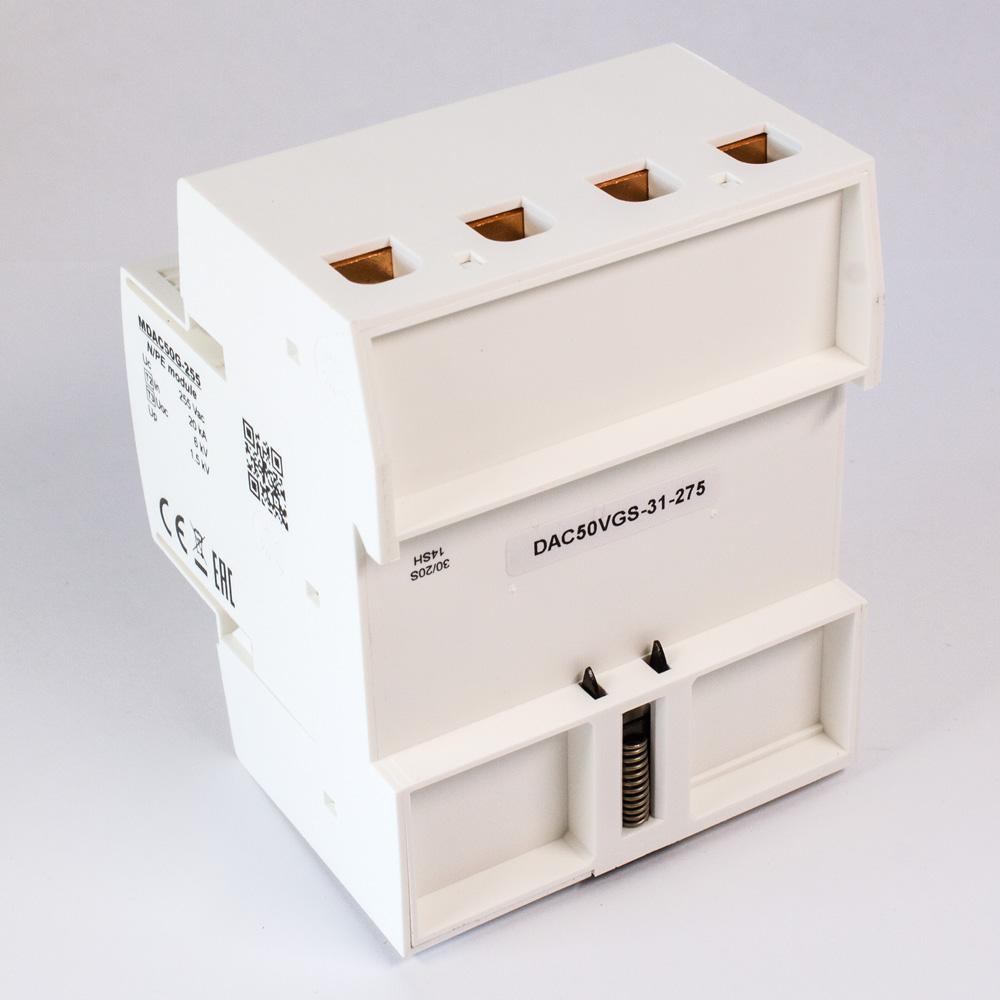

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC50VGS-31-275 предназначено для защиты трехфазных электрических сетей 230/400 В с системой заземления TT-TNS от разрушительного воздействия импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. Это комбинированное устройство, выполняющее функции УЗИП Типа 2 (распределение энергии в системе электроснабжения) и Типа 3 (локальная защита чувствительного оборудования), обеспечивая многоуровневую защиту.

Устройство построено на основе запатентованной VG™-технологии, которая объединяет мощный варистор (V) и последовательный плавкий предохранитель (Ft) в едином сменном модуле. При возникновении импульса перенапряжения варистор мгновенно ограничивает напряжение до безопасного уровня, отводя ток в землю. Встроенный терморазмыкатель и предохранитель гарантируют безопасное отключение модуля от сети в случае его перегрева или превышения допустимой энергии, предотвращая возгорание. УЗИП оптимизировано для работы в условиях временных перенапряжений (TOV) в сети и соответствует международным стандартам безопасности.

Области применения

• Вводно-распределительные устройства (ВРУ, ГРЩ) жилых, коммерческих и промышленных зданий.
• Защита электрооборудования в телекоммуникационных и серверных центрах.
• Системы автоматизации зданий (АСУ ТП, BMS) и промышленного оборудования.
• Электроустановки медицинских учреждений и лабораторий.
• Объекты инфраструктуры: насосные станции, системы освещения, вентиляции.
• Защита систем пожарной и охранной сигнализации, видеонаблюдения.
• Распределительные щиты в системах с трехфазными потребителями (двигатели, станки).

Ключевые особенности

• Комбинированная защита: УЗИП Тип 2 + Тип 3 в одном устройстве для комплексной защиты сети и оборудования.
• Применение инновационной VG™-технологии, обеспечивающей высокую стойкость и безопасность.
• Высокая разрядная способность: номинальный ток разряда (In) 20 кА, максимальный ток (Imax) 50 кА.

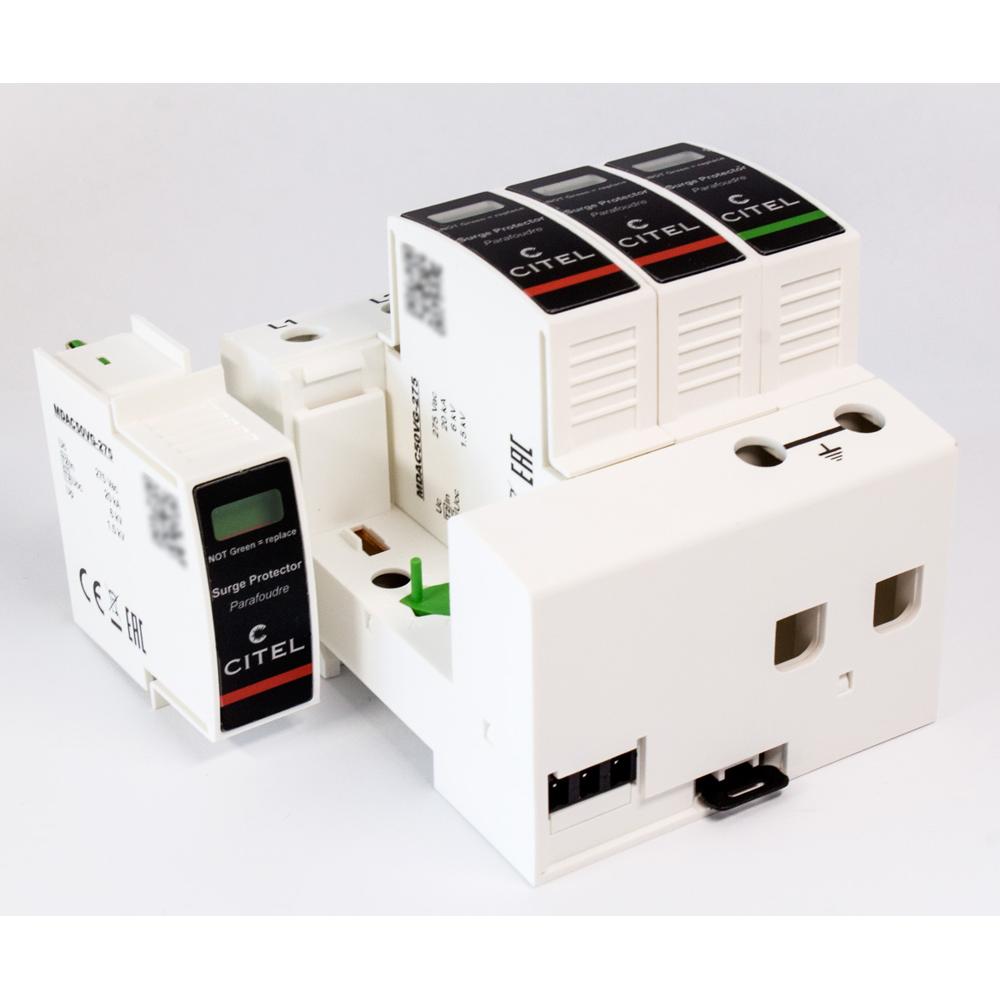

• Конструкция со съемными модулями, позволяющая быстро заменить вышедший из строя элемент без отключения всей защиты.
• Оптимизированная стойкость к временным перенапряжениям (TOV) в сети, что повышает надежность и срок службы.
• Возможность дистанционной сигнализации о состоянии устройства через перекидной контакт (опция).
• Полное соответствие строгим международным стандартам: EN 61643-11, IEC 61643-11 и UL1449 изд.4.

Технические характеристики

• Артикул производителя: 821130244
• Тип УЗИП: Тип 2 + Тип 3 (комбинированный)
• Конфигурация сети: 3-фазная + N (230/400 В), система заземления TT-TNS (схема 3+1)
• Максимальное рабочее напряжение переменного тока (Uc): 275 В
• Временное перенапряжение (TOV, 5 сек.): 335 В (выдерживает)
• Номинальный ток разряда (In, 8/20 мкс): 20 кА
• Максимальный ток разряда (Imax, 8/20 мкс): 50 кА
• Уровень защиты (Up): 1.5 кВ (L/N, N/PE)
• Остаточное напряжение при 5 кА (Up-5кA): 0.7 кВ
• Допустимый ток короткого замыкания (Isccr): 50 000 A
• Индикация состояния: Механический индикатор (зеленый/красный)
• Подключение: Винтовые зажимы для проводов 2.5–25 мм² (35 мм² негибкий)
• Монтаж: На симметричную DIN-рейку 35 мм, занимает 4 модульных места (TE)
• Рабочая температура: от -40°C до +85°C
• Степень защиты корпуса: IP20
• Стандарты: Соответствует EN/IEC 61643-11, UL1449 изд.4, ГОСТ Р 51992-2011
