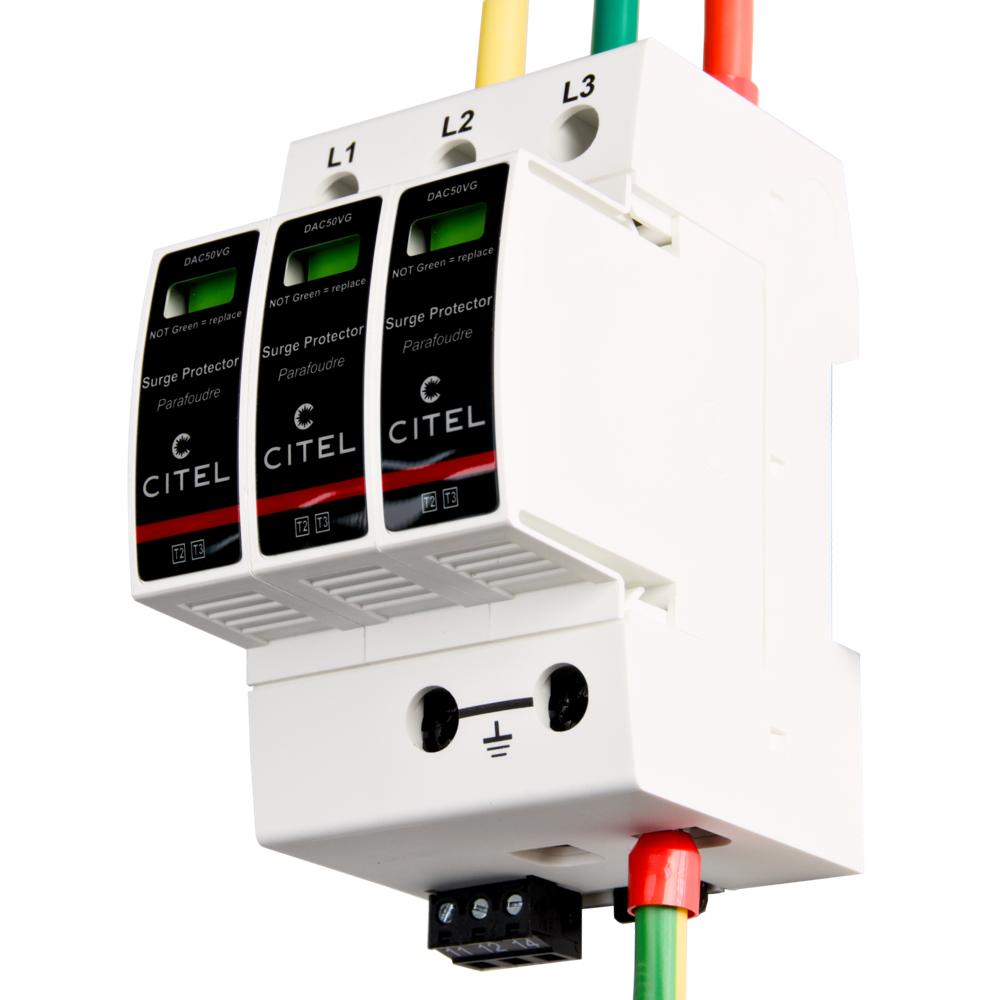

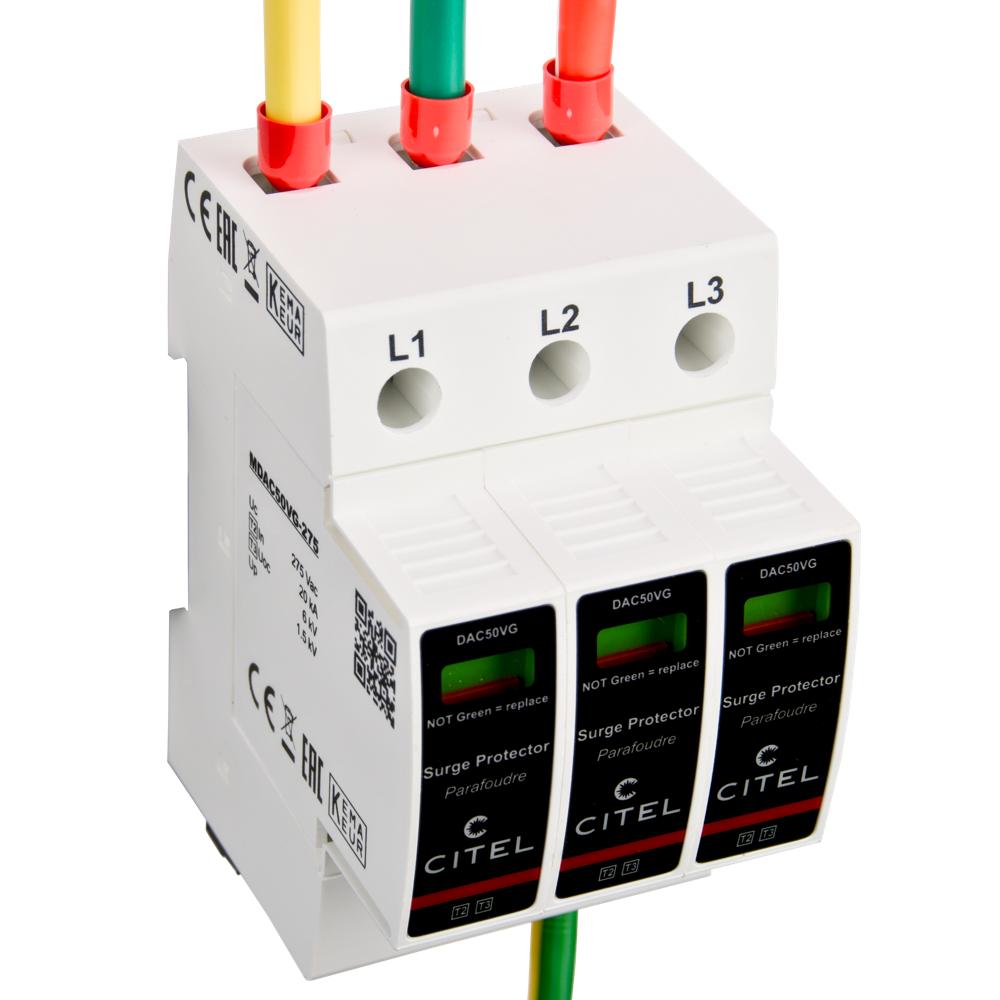

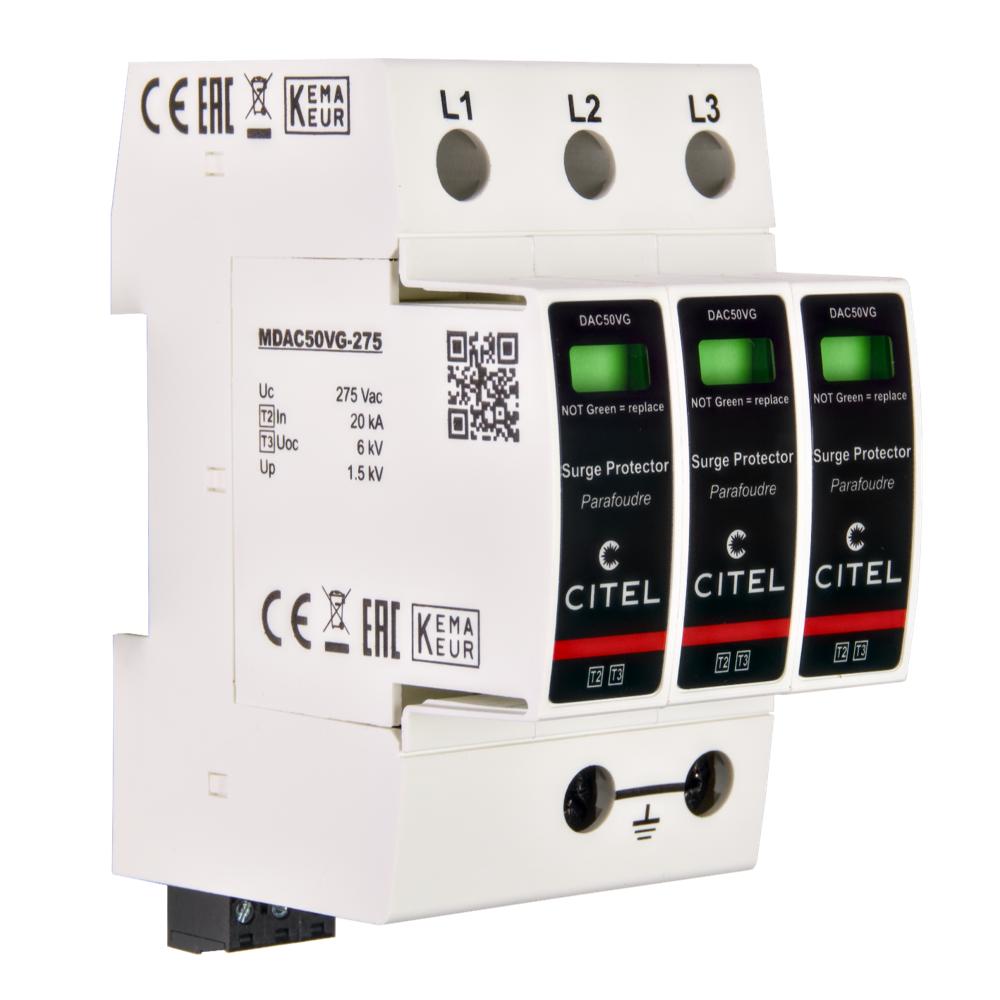

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC50VGS-30-275 предназначено для защиты трехфазного электрооборудования в сетях с системой заземления TN-C от разрушительных последствий грозовых и коммутационных перенапряжений. Оно обеспечивает вторичный (тип 2) и дополнительный (тип 3) уровни защиты, отводя опасные импульсные токи на землю и ограничивая напряжение до безопасного для подключенной аппаратуры уровня.
Устройство построено на основе запатентованной VG™-технологии, которая объединяет мощный варистор (V), плавкий предохранитель (Ft) и терморазмыкатель в едином сменном модуле, обеспечивая высокую стойкость и безопасность. Принцип работы основан на резком снижении сопротивления варистора при превышении порогового напряжения, что шунтирует импульсный ток. DAC50VGS-30-275 оптимизировано для работы во временных режимах перенапряжения (TOV) и предназначено для монтажа в распределительных щитах на симметричную DIN-рейку 35 мм. Оно совместимо с трехфазными трехпроводными сетями 230/400 В с системой заземления TN-C (схема 3+0).
Области применения
- Защита вводно-распределительных устройств (ВРУ, ГРЩ) в административных, коммерческих и промышленных зданиях.
- Защита систем промышленной автоматизации, управления и сигнализации в трехфазных сетях.
- Обеспечение безопасности электрооборудования в насосных станциях, вентиляционных установках и другом технологическом оборудовании.
- Установка после УЗИП типа 1 (класса B) для создания каскадной системы защиты в зданиях с внешней молниезащитой.
- Защита распределительных сетей в объектах инфраструктуры.
Ключевые особенности
- Технология VG™: Компактная и надежная конструкция с интегрированной защитой от перегрузки по току и перегрева.

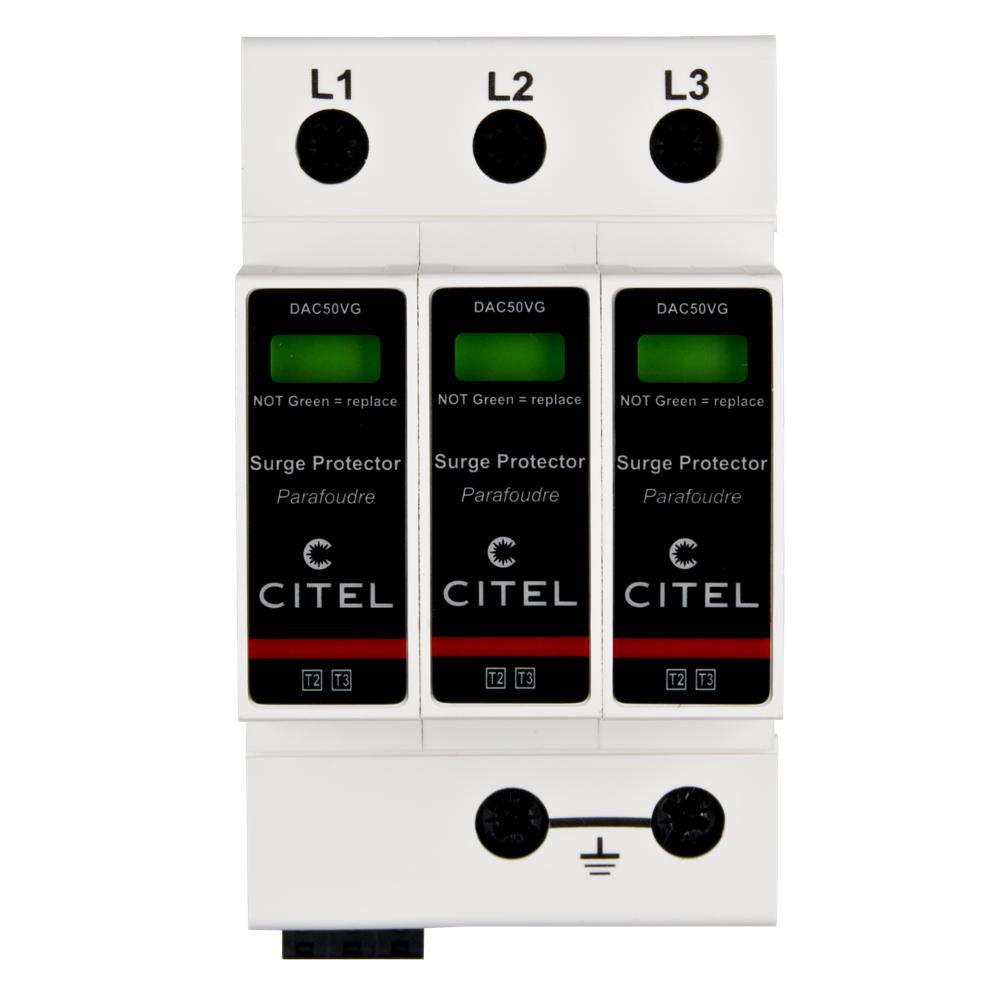

- Двойная индикация: Локальный механический индикатор (зеленый/красный) и опция дистанционной сигнализации через перекидной контакт для удаленного контроля состояния.
- Сменные модули: Легкая замена основного защитного модуля MDAC50VG-275 без демонтажа всей конструкции с DIN-рейки.
- Высокая стойкость: Номинальный разрядный ток (In) 20 кА и максимальный разрядный ток (Imax) 50 кА (импульс 8/20 мкс).
- Безопасность: Полное отсутствие тока утечки в рабочем режиме, безопасное отключение от сети при неисправности.
Технические характеристики
- Артикул производителя: 821130223
- Тип УЗИП по ГОСТ/IEC: Тип 2 + Тип 3
- Конфигурация: 3 полюса, схема (3+0) для системы TN-C
- Макс. длительное рабочее напряжение Uc: 275 В перем. тока
- Номинальный разрядный ток In (8/20 мкс): 20 кА
- Максимальный разрядный ток Imax (8/20 мкс): 50 кА
- Уровень защиты Up: ≤ 1.5 кВ
- Временное перенапряжение TOV (5 сек): 335 В (выдерживает)
- Допустимый ток короткого замыкания Isccr: 50 000 А
- Индикация: Механическая (зеленый/красный), контакт для дистанционной сигнализации (опция)

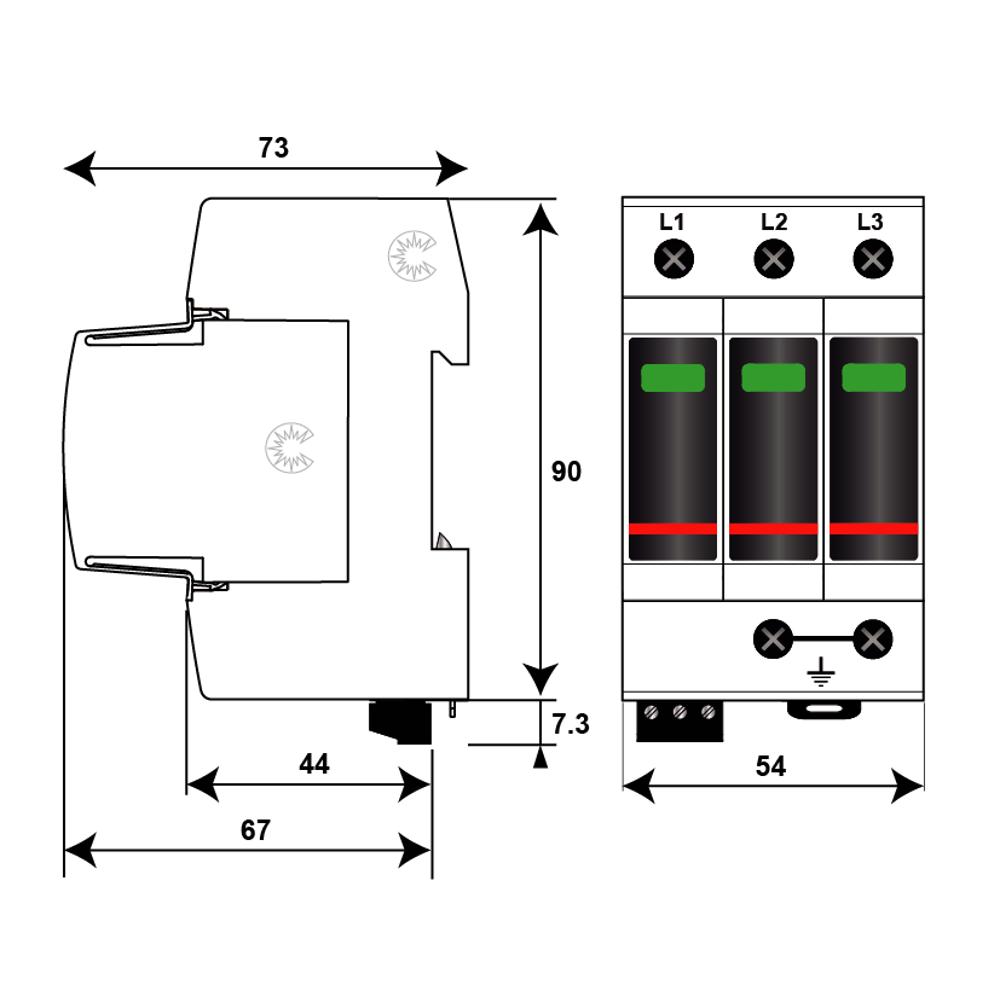

- Способ монтажа: На DIN-рейку 35 мм (EN60715), занимает 3 модульных места (TE)
- Подключение проводников: Винтовой зажим 2.5–25 мм² (35 мм² для негибких)
- Стандарты: Соответствует EN 61643-11, IEC 61643-11, UL1449 изд.4, ГОСТ Р 51992-2011
