Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC50VGS-20-275 предназначено для защиты однофазного электрооборудования в сетях с системой заземления TN от разрушительных последствий грозовых и коммутационных перенапряжений. Оно обеспечивает вторичную (тип 2) и дополнительную (тип 3) защиту, ограничивая опасные скачки напряжения до безопасного для нагрузки уровня, тем самым предотвращая выход из строя бытовой техники, систем отопления, охранной и пожарной сигнализации, а также другого ценного электрооборудования.

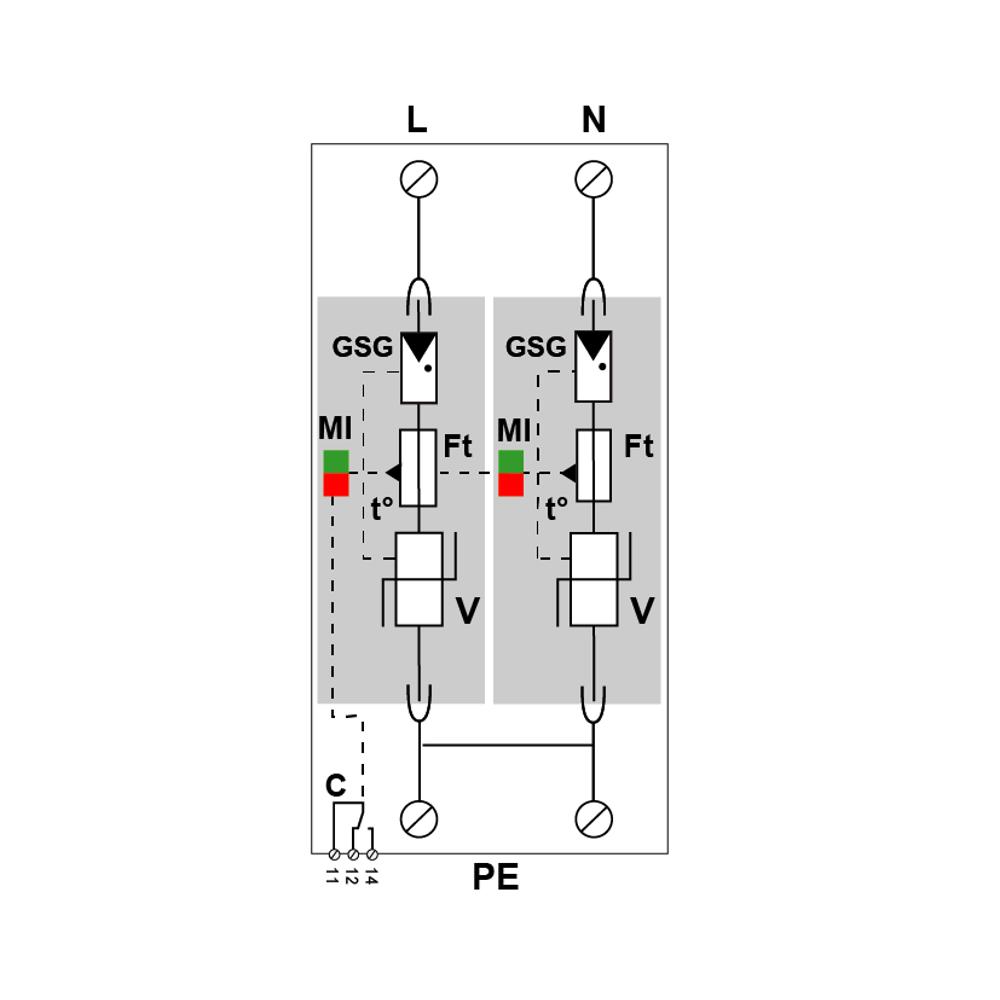

Устройство построено на основе запатентованной VG™-технологии, которая объединяет в одном компактном модуле мощный варистор (V), плавкий предохранитель (Ft) и терморазмыкатель. При возникновении импульса перенапряжения варистор мгновенно ограничивает его амплитуду, отводя ток в землю. Встроенная система безопасного отключения (терморазмыкатель и предохранитель) гарантирует отключение модуля от сети в случае перегрузки или окончания срока службы, что исключает риск возгорания. УЗИП монтируется на DIN-рейку 35 мм в распределительном щите и подключается между фазным (L), нулевым (N) и защитным (PE) проводниками по схеме 2+0, что оптимально для сетей TN-S и TN-C-S. Устройство оптимизировано для стойкости к временным перенапряжениям (TOV) в сети.

Области применения

• Защита однофазных потребителей в квартирных, этажных и вводно-распределительных щитах жилых и административных зданий.
• Обеспечение безопасности чувствительного электронного оборудования: систем "Умный дом", мультимедийных центров, компьютерной и офисной техники.
• Защита инженерных систем: котлов, насосов, систем вентиляции и кондиционирования в частных домах и коттеджах.
• Применение в качестве второй ступени защиты в каскадной схеме с УЗИП типа 1 на вводе здания.

Ключевые особенности

• Комбинированная защита Тип 2+3 в одном устройстве для эффективного подавления удаленных и близких грозовых разрядов, а также коммутационных помех.
• VG™-технология от CITEL: интегрированная система на основе варистора с гарантированным безопасным отключением при перегрузке.
• Съемные модули для быстрой замены без отключения проводников от клеммной колодки, что упрощает обслуживание.
• Двойная индикация состояния: механический индикатор (зеленый/красный) и опция дистанционной сигнализации через перекидной контакт.
• Отсутствие тока утечки в рабочем режиме, что исключает ложные срабатывания УЗО и дифференциальных автоматов.

Технические характеристики

• Артикул производителя: 821130222
• Тип УЗИП по ГОСТ/IEC: Тип 2 + Тип 3
• Схема подключения: 2+0 (L/PE, N/PE)
• Максимальное длительное рабочее напряжение Uc: 275 В переменного тока
• Номинальный ток разряда In (8/20 мкс): 20 кА
• Максимальный ток разряда Imax (8/20 мкс): 50 кА
• Уровень защиты Up: ≤ 1.5 кВ
• Временное перенапряжение TOV (5 сек): выдерживает 335 В
• Допустимый ток короткого замыкания Isccr: 50 000 А
• Индикация состояния: Механическая (Зеленый/Красный) + контакт для дистанционной сигнализации
• Степень защиты корпуса (IP): IP20
• Способ монтажа: Симметричная DIN-рейка 35 мм (EN60715)
• Стандарты и сертификация: Соответствует EN/IEC 61643-11, UL1449 изд.4, ГОСТ Р 51992-2011, имеет сертификаты KEMA и EAC.
