Устройство защиты от импульсных перенапряжений CITEL DAC50VGS-20-150 (артикул 821130122) — это профессиональный ограничитель перенапряжений типа 2+3, предназначенный для защиты однофазных сетей переменного тока напряжением 120/150 В от импульсных перенапряжений, вызванных коммутационными процессами, грозовыми разрядами и другими аномалиями в электросети. Устройство обеспечивает надёжную защиту электрооборудования, чувствительной электроники и систем автоматизации, отводя избыточную энергию импульса на заземление и ограничивая напряжение до безопасного уровня.

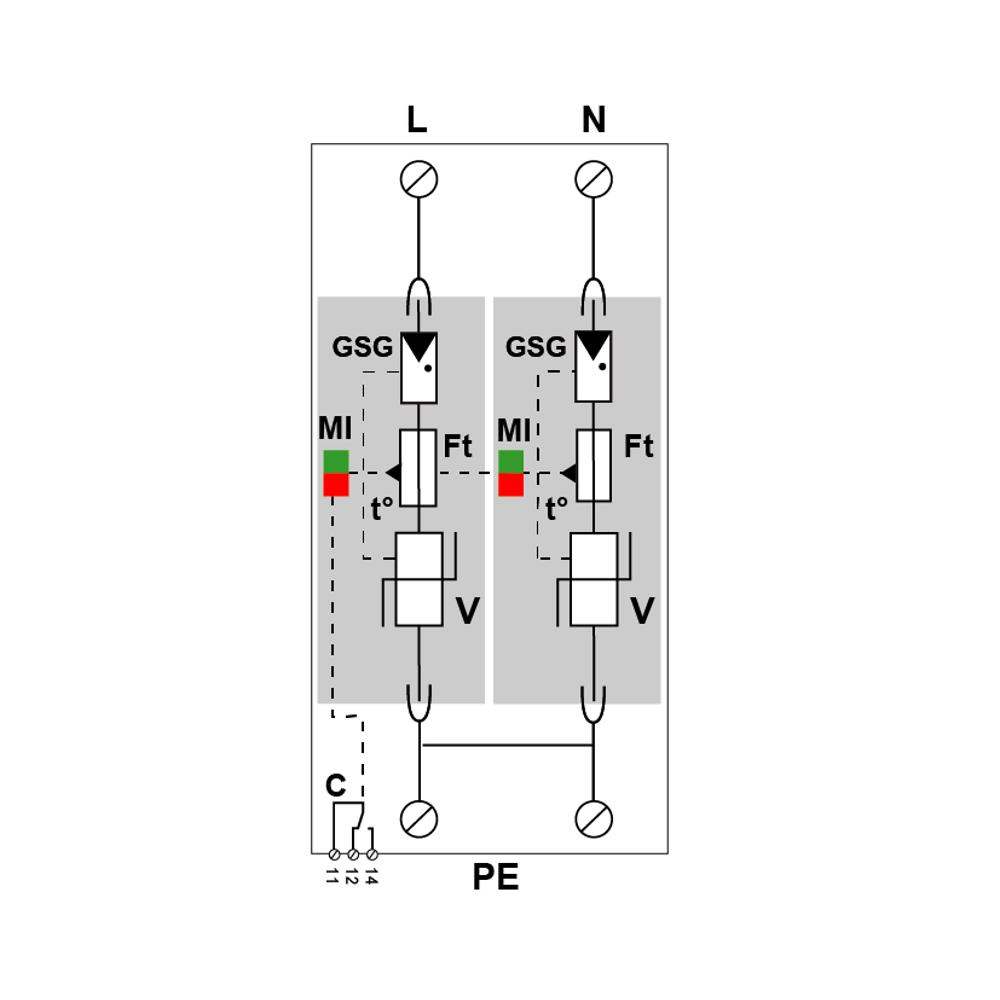

В основе работы УЗИП CITEL DAC50VGS-20-150 лежит фирменная VG™-технология (Varistor + Gas tube), объединяющая высокоэнергетический варистор (MOV) и специальный газовый разрядник (GSG) с термопредохранителем. Такая комбинация обеспечивает отсутствие тока утечки на землю и отсутствие сопровождающего тока, что критически важно для надёжной и безопасной работы. Устройство выполнено в виде съёмных модулей, каждый из которых защищает отдельную фазу, и устанавливается на симметричную DIN-рейку 35 мм (EN 60715). Подключение к сети осуществляется через винтовые клеммы сечением 2,5–25 мм² (до 35 мм² для жёстких проводников), схема подключения — L/PE и N/PE (2+0). УЗИП оптимизирован для работы в условиях временных перенапряжений (TOV) и совместим с сетями TN. Устройство соответствует стандартам EN 61643-11, IEC 61643-11 и UL1449 изд.5, имеет сертификацию KEMA.
Области применения
- Защита однофазных распределительных щитов и вводно-распределительных устройств в жилых, коммерческих и промышленных зданиях
- Защита чувствительного электронного оборудования: систем автоматизации, контроллеров, блоков питания, телекоммуникационного и измерительного оборудования
- Организация двухступенчатой защиты (тип 2+3) на вводе и в распределительных щитах для комплексной защиты от импульсных перенапряжений
- Применение в системах с повышенными требованиями к отсутствию тока утечки и сопровождающего тока (например, в цепях с чувствительными дифференциальными автоматами)
- Защита оборудования в условиях частых коммутационных перенапряжений и в регионах с высокой грозовой активностью
Ключевые особенности
- VG™-технология — комбинация высокоэнергетического варисторного элемента и специального газового разрядника, обеспечивающая отсутствие тока утечки и сопровождающего тока
- Тип 2+3 — устройство объединяет функции защиты от импульсных перенапряжений типов 2 и 3, обеспечивая защиту как на вводе, так и вблизи потребителя
- Съёмные модули — каждый полюс защищён отдельным сменным модулем (артикул запасного модуля MDAC50VG-150), что упрощает обслуживание и замену без демонтажа всего устройства
- Оптимизация под TOV — устойчивость к временным перенапряжениям: выдерживает 180 В в течение 5 секунд и 230 В в течение 120 минут без отключения или с безопасным отключением
- Дистанционная сигнализация — встроенный перекидной контакт для передачи сигнала о срабатывании или неисправности на пульт диспетчеризации или в систему мониторинга
- Визуальная индикация — механический индикатор состояния (красный/зелёный) для каждого полюса, позволяющий быстро оценить работоспособность устройства
Технические характеристики
- Тип УЗИП: 2+3
- Конфигурация: однофазная, схема (2+0), подключение L/PE и N/PE
- Максимальное рабочее напряжение (Uc): 150 В переменного тока
- Номинальный разрядный ток (In, 15×8/20 мкс): 20 кА
- Максимальный разрядный ток на полюс (Imax, 8/20 мкс): 50 кА
- Общий максимальный разрядный ток (Imax Total): 100 кА
- Уровень защиты (Up) при In (8/20 мкс): 1,5 кВ (L/PE и N/PE)
- Остаточное напряжение при 5 кА (8/20 мкс): 0,4 кВ
- Ток утечки на землю (Ipe): отсутствует
- Сопровождающий ток (If): отсутствует
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Устойчивость к TOV: 180 В / 5 с (без отключения); 230 В / 120 мин (без отключения или с безопасным отключением)
- Испытание комбинированной волной (IEC 61643-11, класс III): Uoc = 6 кВ (1,2/50 мкс – 8/20 мкс)
- Технология: VG Technology (MOV + GSG)

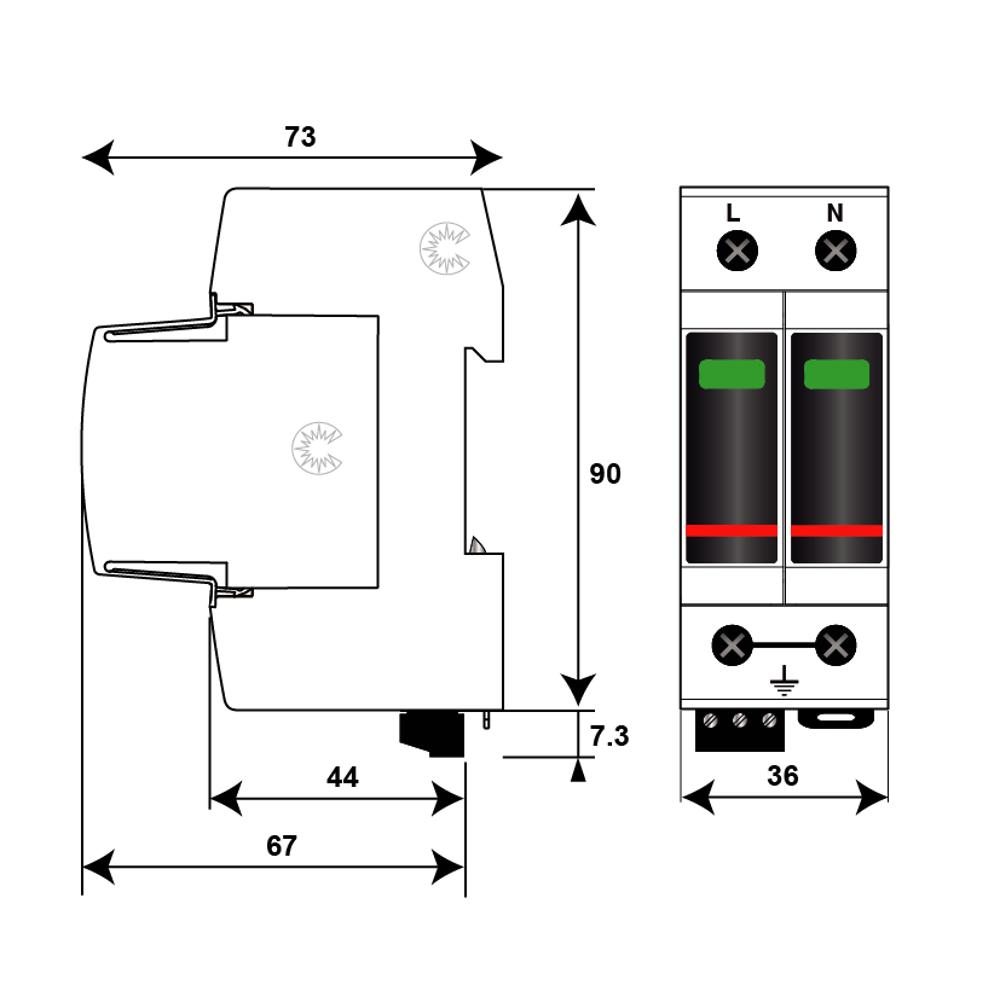

- Формат: вставной модульный блок, 2 модуля (2TE, EN 43880)
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Подключение: винтовые клеммы 2,5–25 мм² (35 мм² для жёстких проводников)
- Материал корпуса: термопласт UL94 V-0
- Степень защиты: IP20
- Рабочая температура: от -40 до +85 °C
- Режим отказа: отключение от сети переменного тока
- Индикация отключения: 1 механический индикатор на полюс (красный/зелёный)
- Запасной модуль: MDAC50VG-150
- Дистанционная сигнализация: выход на перекидной контакт, макс. 250 В / 0,5 А (AC) или 30 В / 3 А (DC), провод до 1,5 мм²
- Внутренний термопредохранитель: есть
- Рекомендуемые предохранители: тип gG, от 50 А до 160 А
- Установочный автомат защиты от замыкания на землю: тип «S» или с задержкой
- Вес: 0,190 кг
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.5
- Сертификация: KEMA
- Артикул: 821130122
