Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC50VGS-11-275 предназначено для защиты однофазных электрических сетей 230 В переменного тока от разрушительных последствий грозовых и коммутационных перенапряжений. Оно обеспечивает комбинированную защиту Типа 2 (распределительный щит) и Типа 3 (локальная защита), отводя опасные импульсные токи на землю и ограничивая напряжение до безопасного для подключенного оборудования уровня, тем самым предотвращая выход из строя бытовой техники, электроники, систем отопления, безопасности и другого ценного электрооборудования.

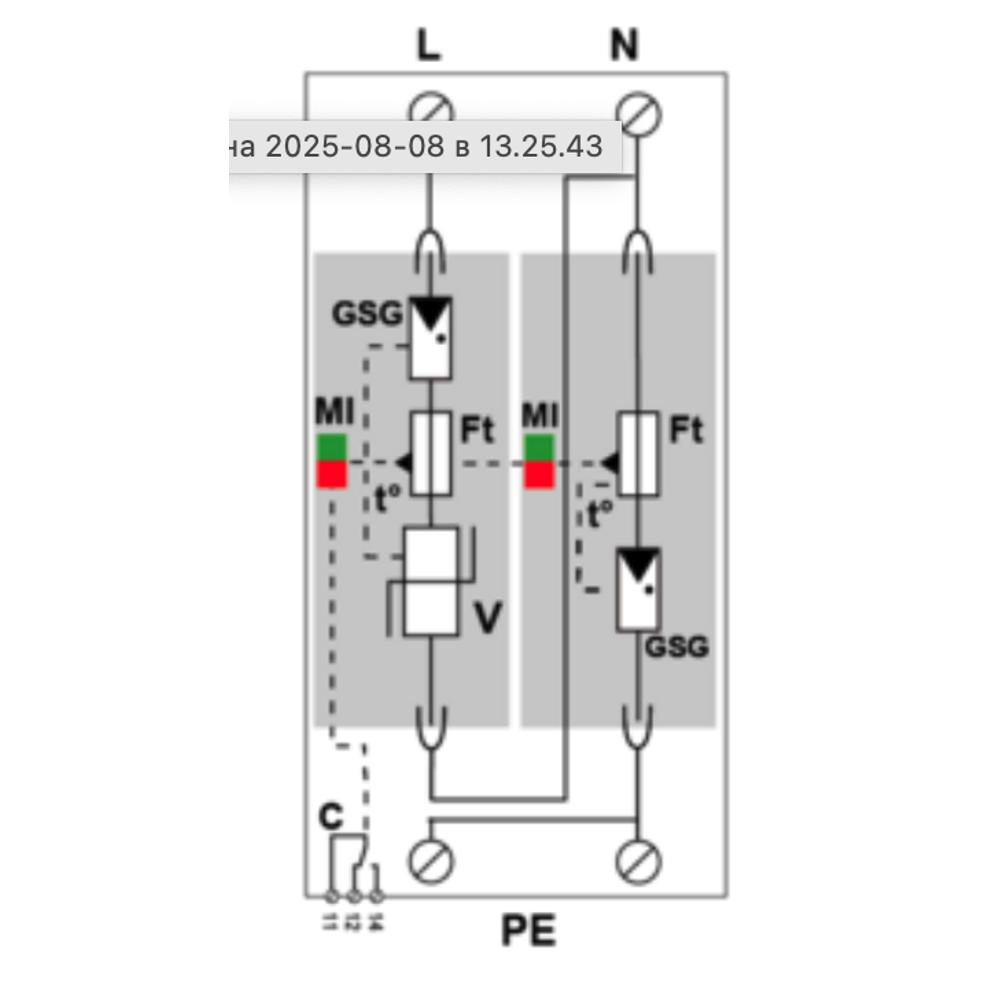

Устройство построено на запатентованной VG-технологии, которая объединяет в одном модуле мощный варистор (V) и газовый разрядник (G). Такая комбинация обеспечивает высокую стойкость к импульсным токам и быстрое срабатывание. Принцип работы основан на резком снижении сопротивления варистора при превышении порогового напряжения, что позволяет току перенапряжения уйти в землю. УЗИП предназначено для монтажа в распределительных щитах жилых, коммерческих и промышленных зданий с системами заземления TT, TN-S, TN-C-S (конфигурация 1+1), где требуется защита как между фазой и нейтралью (L/N), так и между нейтралью и землей (N/PE).

Области применения

• Вводно-распределительные устройства (ВРУ) и этажные щиты жилых многоквартирных домов.
• Распределительные щиты частных коттеджей, дач и таунхаусов.
• Коммерческие объекты: офисные здания, магазины, кафе и рестораны.
• Промышленные объекты с однофазными нагрузками и чувствительной системой управления.
• Серверные комнаты и центры обработки данных для защиты IT-оборудования.
• Медицинские учреждения для защиты диагностического и лабораторного оборудования.
• Системы безопасности и видеонаблюдения, системы "умный дом".

Ключевые особенности

• Комбинированная защита Тип 2+3 в одном устройстве для комплексной безопасности.
• Максимальный ток разряда (Imax) 50 кА (импульс 8/20 мкс) обеспечивает высокую стойкость к прямым и удаленным грозовым разрядам.
• Уникальная VG-технология (варистор + газовый разрядник) гарантирует надежность, быстрое срабатывание и отсутствие тока утечки в нормальном режиме.
• Полное отсутствие тока утечки (Ipe) и сопровождающего тока (If) повышает пожарную безопасность и не вызывает ложных срабатываний УЗО.

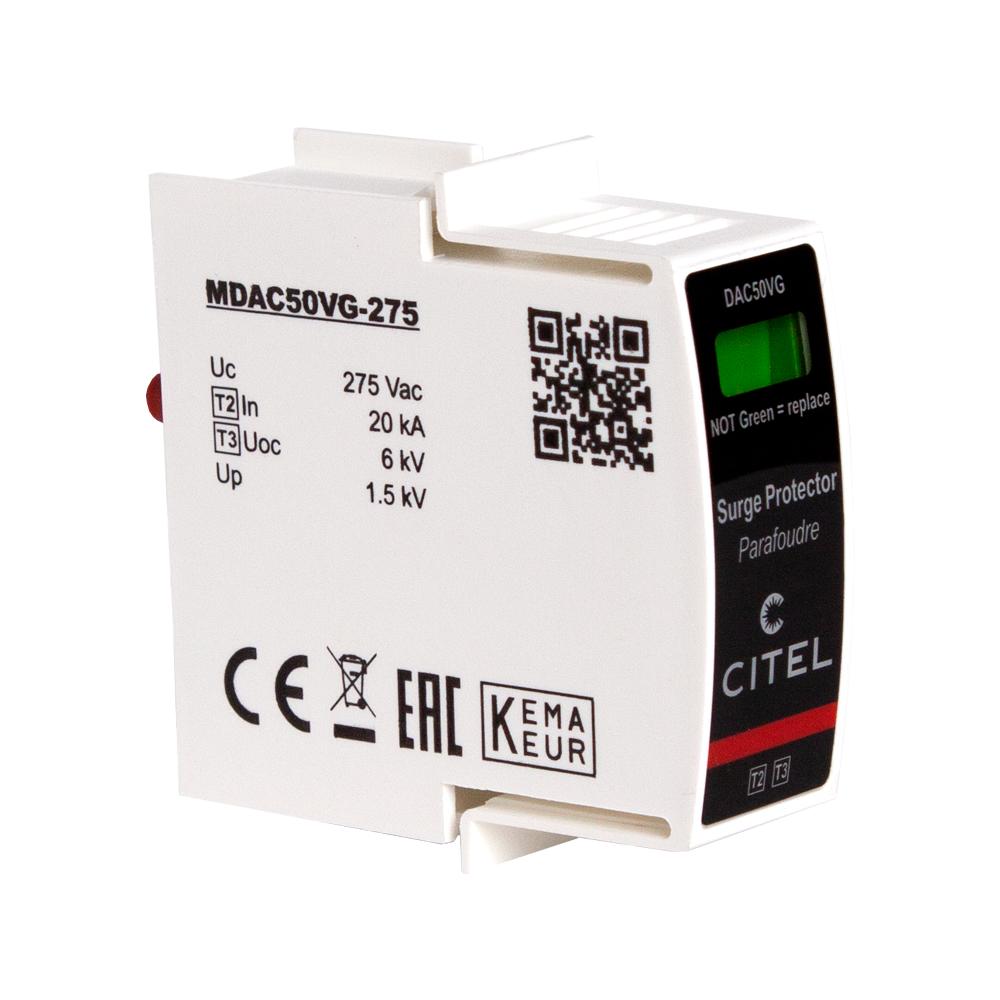

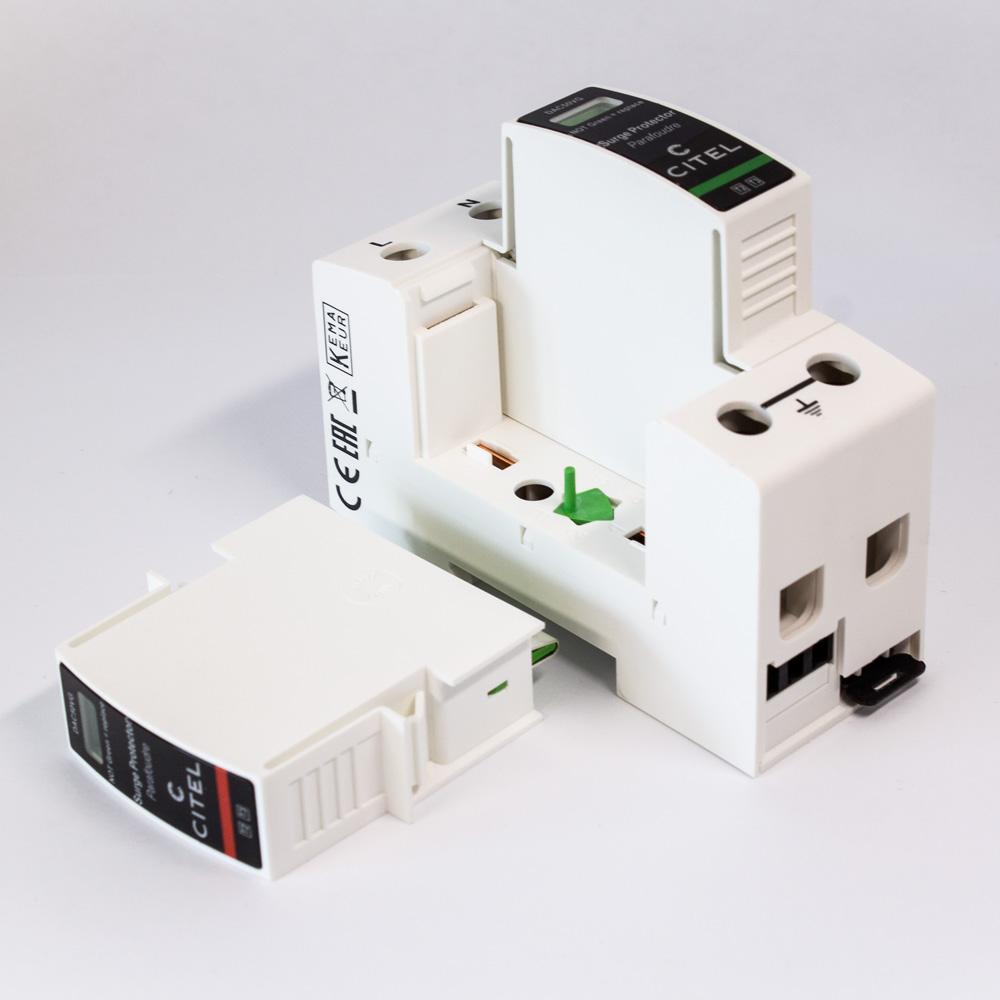

• Конструкция сменного модуля позволяет быстро заменить активную часть после сработки, не отключая всю систему защиты.

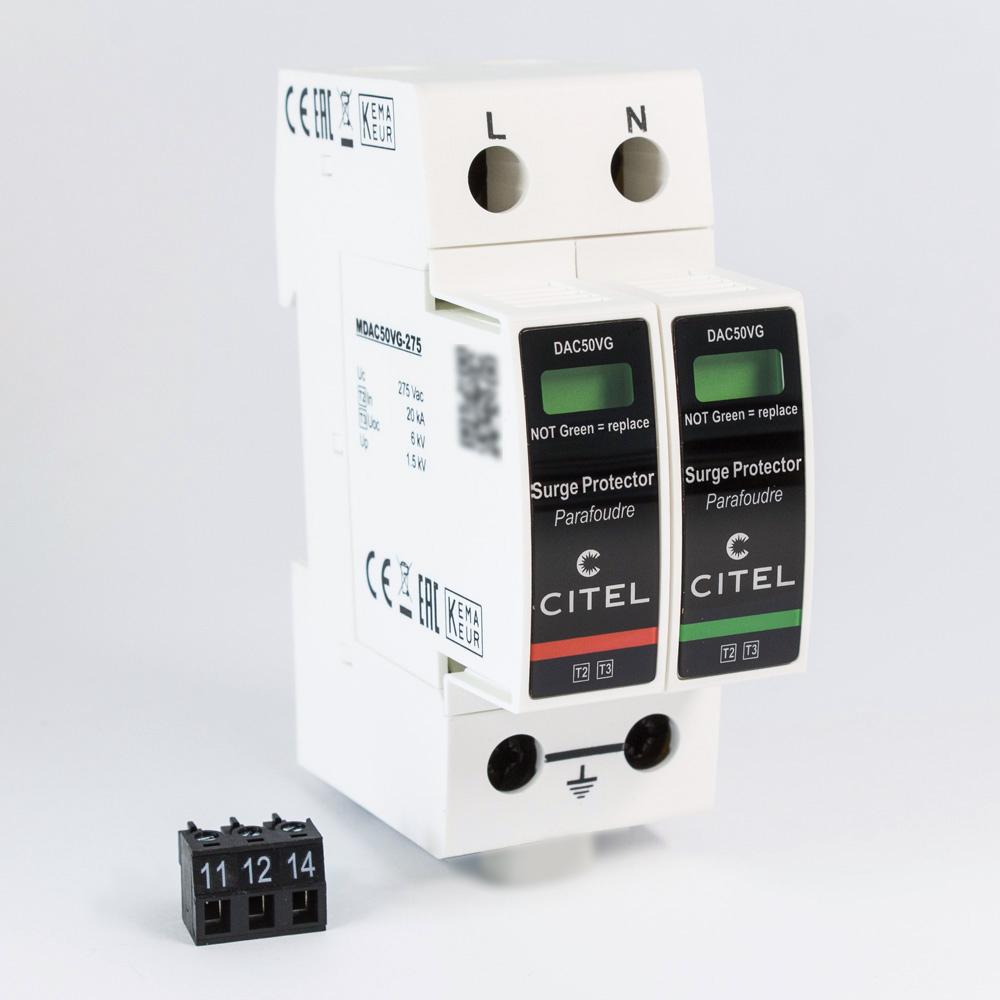

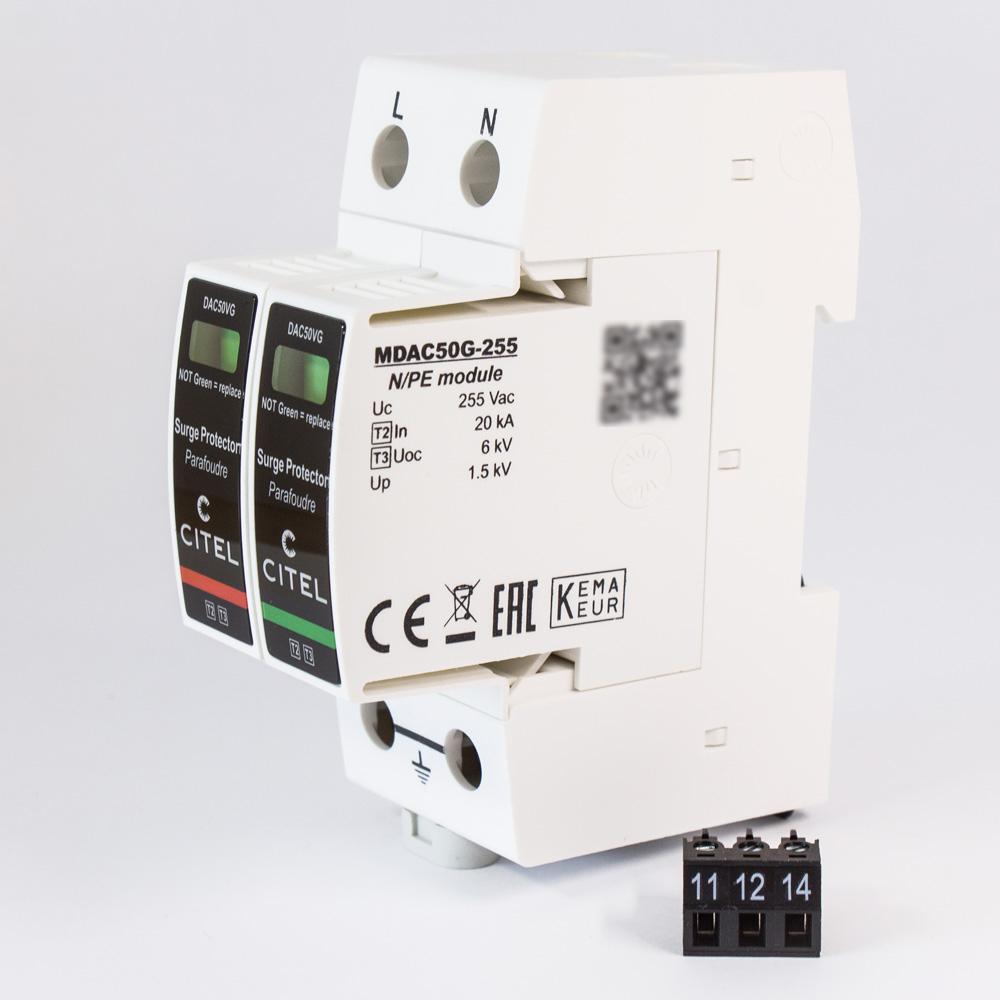

• Возможность организации дистанционной сигнализации (опция) для информирования о состоянии устройства.
• Защита по двум цепям: между фазой и нейтралью (L/N) и между нейтралью и землей (N/PE) для систем TT/TN.

Технические характеристики

• Артикул производителя: 821130242
• Максимальное рабочее напряжение переменного тока (Uc): 275 В
• Номинаный ток разряда (In): 20 кА (8/20 мкс, 15 импульсов)
• Максимальный ток разряда (Imax): 50 кА (8/20 мкс)
• Уровень защиты (Up): 1.5 кВ при импульсе 8/20 мкс
• Остаточное напряжение (Up-5кА): 0.7 кВ
• Временное перенапряжение (TOV, 5 сек): 335 В (выдерживает)

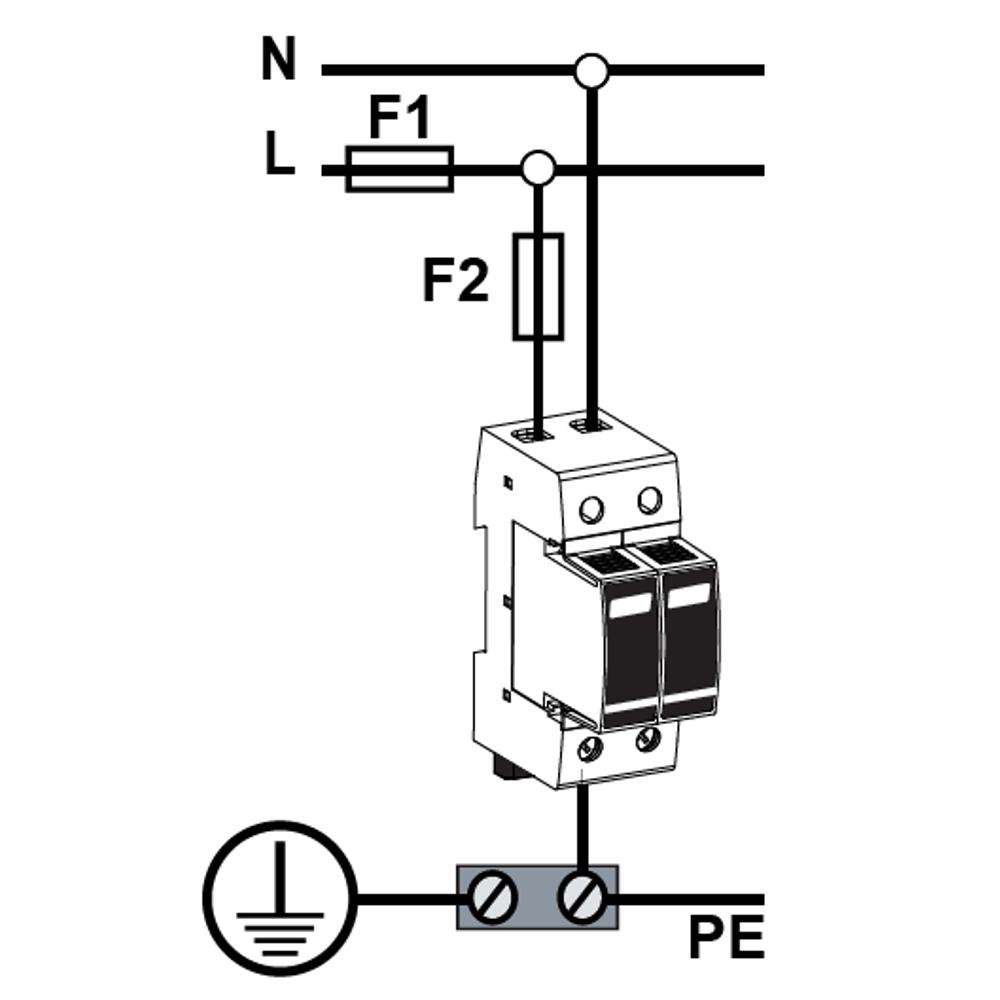

• Конфигурация подключения: 1+1 (L/N и N/PE) для однофазных сетей TT, TN-S, TN-C-S
• Допустимый ток короткого замыкания (Isccr): 50 000 A
• Индикация состояния: Механический индикатор (зеленый/красный)
• Монтаж: На симметричную DIN-рейку 35 мм (1 модуль = 18 мм, 2 TE)
• Подключение проводников: Винтовой зажим 2.5 - 25 мм² (35 мм² для негибкого)
• Рабочая температура: от -40°C до +85°C
• Степень защиты корпуса: IP20
• Стандарты: Соответствует IEC 61643-11, EN 61643-11, ГОСТ Р 51992-2011, UL1449 ed.4
