Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC50VGS-10-275 предназначено для защиты однофазных электрических сетей переменного тока в системах заземления TN от разрушительных последствий грозовых и коммутационных перенапряжений. Это устройство комбинированного типа 2+3 (Class II+III), которое обеспечивает как основную, так и дополнительную тонкую защиту чувствительного электрооборудования, ограничивая опасные импульсы напряжения до безопасного уровня.

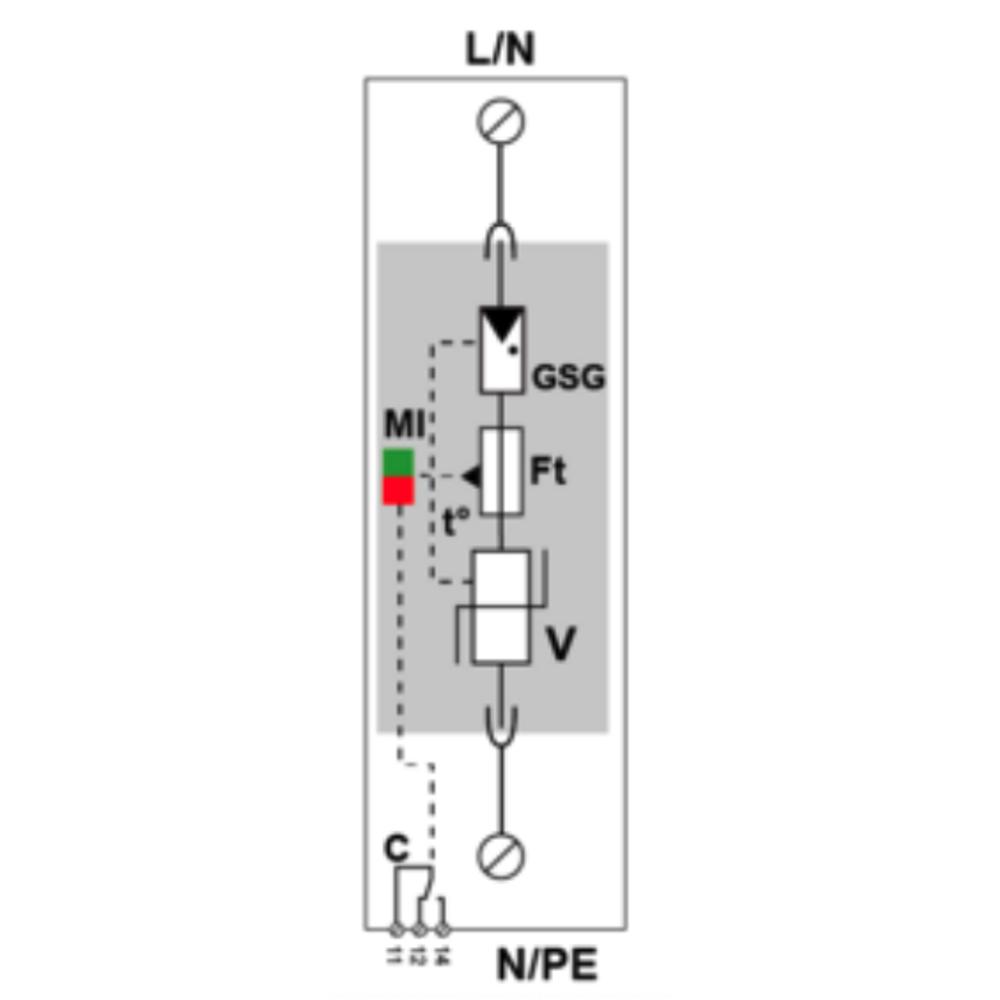

Устройство построено на основе запатентованной VG™-технологии, которая объединяет мощный варистор (V) и последовательный газовый разрядник (G) в едином компактном модуле. Эта схема обеспечивает исключительно низкий уровень защиты (Up), отсутствие тока утечки и высокую стойкость к временным перенапряжениям (TOV). УЗИП монтируется на DIN-рейку 35 мм в распределительных щитах и подключается между фазным (L) и нейтральным (N) проводниками в однофазной сети TN (схема 1+0). Оно совместимо с системами заземления TN-S и TN-C-S, где нейтраль и защитный проводник разделены. Для безопасной работы в цепи требуется установка внешнего плавкого предохранителя на 50-160 А типа gG или автоматического выключателя.
Области применения
- Защита вводно-распределительных устройств (ВРУ, ГРЩ) жилых, коммерческих и административных зданий.
- Обеспечение безопасности чувствительной электроники: серверного оборудования, систем связи, медицинских приборов.
- Установка в распределительных щитах на границах зон защиты LPZ 0-1 / LPZ 1-2 согласно стандарту МЭК 62305.
- Защита систем промышленной автоматизации, управления и сигнализации в однофазных сетях.
- Применение в качестве второй ступени защиты в каскадной схеме с УЗИП Типа 1.
Ключевые особенности
- Технология VG™: Гибридная конструкция (варистор + газовый разрядник) для низкого Up, нулевого тока утечки и высокой устойчивости к TOV.
- Комбинированная защита Тип 2+3: Обеспечивает как основную, так и тонкую защиту конечного оборудования в одном устройстве.
- Съемный модуль: Легкая замена без отключения проводки после срабатывания. Модель сменного модуля: MDAC50VG-275.
- Двойная индикация: Механический индикатор состояния (зеленый/красный) и опция дистанционной сигнализации через перекидной контакт.
- Оптимизация под TOV: Выдерживает временное перенапряжение 440 В в течение 120 минут, что повышает надежность в нестабильных сетях.
Технические характеристики
- Артикул производителя: 821130221
- Тип УЗИП: Тип 2 + Тип 3 (Class II + III)
- Сетевое напряжение: Макс. рабочее напряжение Uc: 275 В переменного тока
- Уровень защиты: Up (L/N): ≤ 1.5 кВ; Остаточное напряжение при 5 кА: ≤ 0.7 кВ
- Стойкость к импульсным токам: Номинальный разрядный ток In (8/20 мкс): 20 кА; Максимальный разрядный ток Imax (8/20 мкс): 50 кА
- Временное перенапряжение (TOV): 335 В (5 сек.), 440 В (120 мин.)
- Ток утечки: Отсутствует
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Контакты дистанционной сигнализации: 250 В / 0.5 А (AC) или 30 В / 3 А (DC)
- Подключение: Винтовые зажимы для проводов сечением 2.5 – 25 мм² (35 мм² для жесткого)

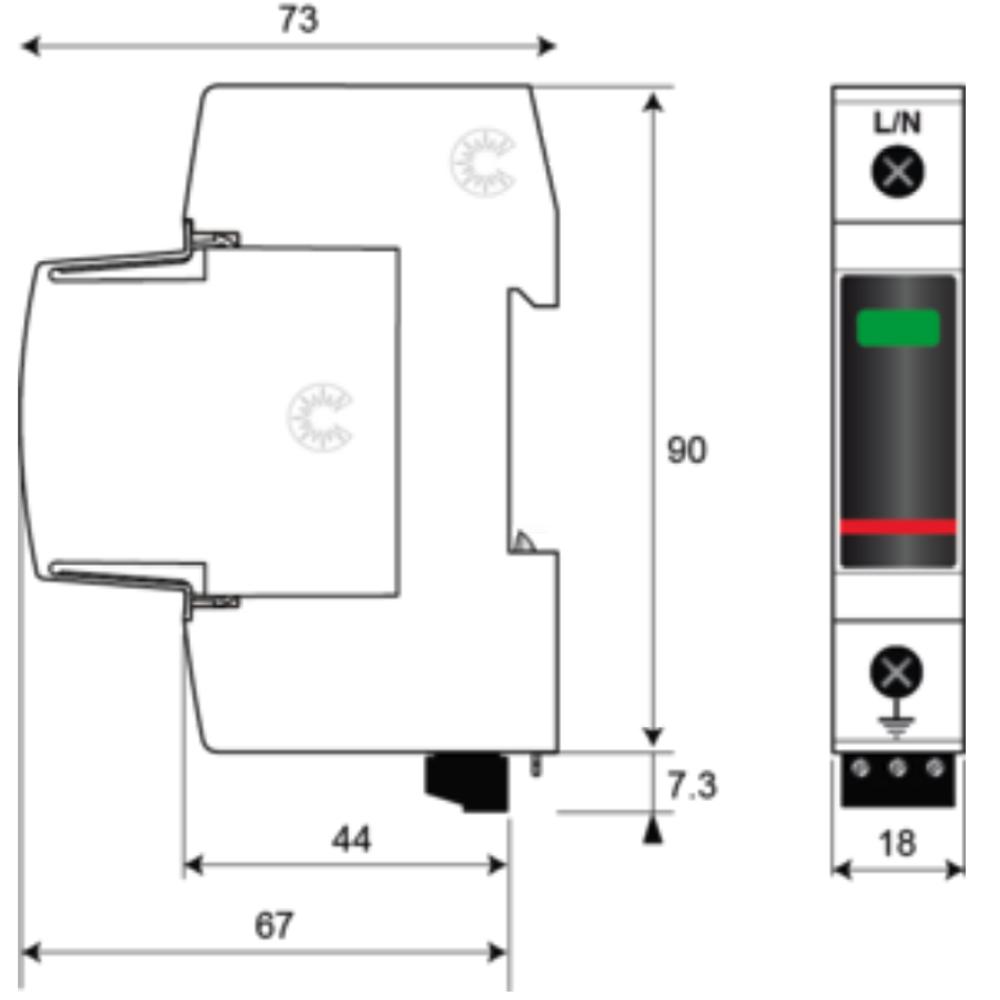

- Монтаж: Симметричная DIN-рейка 35 мм (1 модульная ширина TE)
- Стандарты и сертификация: Соответствует EN/IEC 61643-11, UL1449 изд.4, ГОСТ Р 51992-2011. Сертификаты KEMA, EAC.
