Устройство защиты от импульсных перенапряжений CITEL DAC50VG-40-275 (артикул 821130214) — это профессиональное УЗИП Тип 2+3, предназначенное для защиты трёхфазных сетей переменного тока с нейтралью от опасных импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными процессами. Устройство обеспечивает надёжную защиту электрооборудования, распределительных щитов и ответственных потребителей, ограничивая амплитуду импульсных скачков напряжения до безопасного уровня 1,5 кВ.

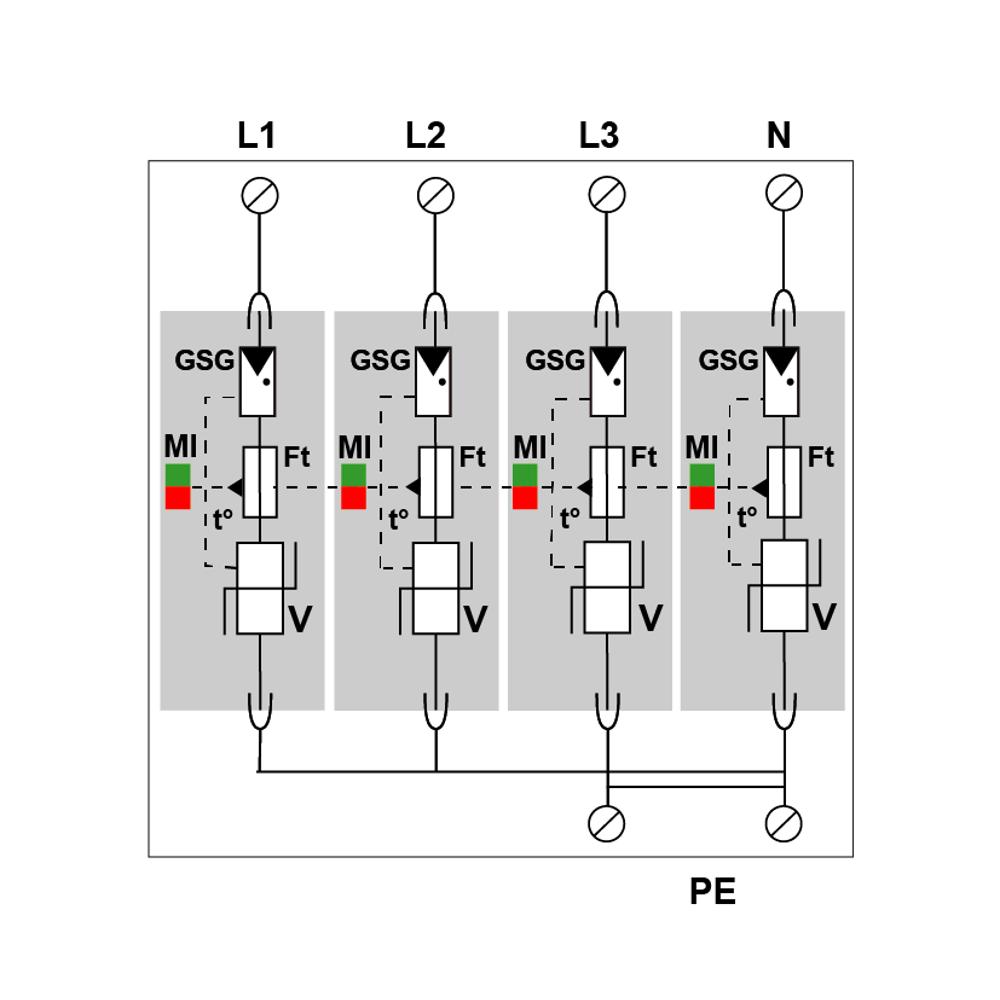

В основе работы УЗИП лежит варисторная технология с применением инновационной VG™-технологии, которая оптимизирует характеристики устройства при временных перенапряжениях (TOV). Устройство выполнено по схеме 4+0 (трёхфазный + нейтраль) с конфигурацией нейтрали TNS и подключается по схеме L/PE и N/PE. Номинальный ток разряда In составляет 20 кА, что обеспечивает эффективное отведение импульсных токов. УЗИП оснащено съёмными модулями MDAC50VG-275, что упрощает обслуживание и замену изношенных элементов без демонтажа всего устройства. Монтаж осуществляется на стандартную DIN-рейку 35 мм (EN60715), подключение — винтовыми зажимами сечением 2,5–25 мм² или шиной. Устройство соответствует стандартам EN 61643-11, IEC 61643-11 и UL1449 изд.4.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов трёхфазных сетей 230/400 В
- Защита ответственного электрооборудования: промышленных станков, систем автоматизации, серверных и телекоммуникационных шкафов
- Организация второй ступени защиты в системах молниезащиты зданий и сооружений
- Защита объектов с повышенными требованиями к бесперебойности электроснабжения: медицинские учреждения, банки, дата-центры
- Применение в промышленных и коммерческих объектах с трёхфазной сетью типа TNS
Ключевые особенности
- Тип УЗИП 2+3 — комбинированная защита от импульсных перенапряжений и коммутационных помех
- VG™-технология — оптимизация работы при временных перенапряжениях (TOV), повышающая устойчивость и срок службы
- Съёмные модули MDAC50VG-275 — быстрая замена без отключения всего устройства
- Механический индикатор отключения на каждом полюсе — визуальный контроль состояния защиты
- Возможность дистанционной сигнализации (опция DAC50VGS-40-275) — выход на перекидной контакт для интеграции в системы мониторинга
- Высокий допустимый ток короткого замыкания 50 000 А — надёжность в сетях с большими токами КЗ
Технические характеристики
- Тип УЗИП: 2+3
- Сеть: 230/400 В, 3-фазный + N
- Конфигурация нейтрали: TNS
- Макс. AC рабочее напряжение L-N (Uc): 275 Vac
- Временное перенапряжение (UT): 335 В AC выдерживает (5 сек), 440 В AC отключение (120 мин)
- Номинальный ток разряда (In): 20 кА
- Испытание комбинированной волной (Uoc): 20 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Уровень защиты (Up): 1,5 кВ (L/PE и N/PE)
- Технология: варистор
- Конфигурация УЗИП: 3-фазный + нейтраль (4 полюса)
- Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина

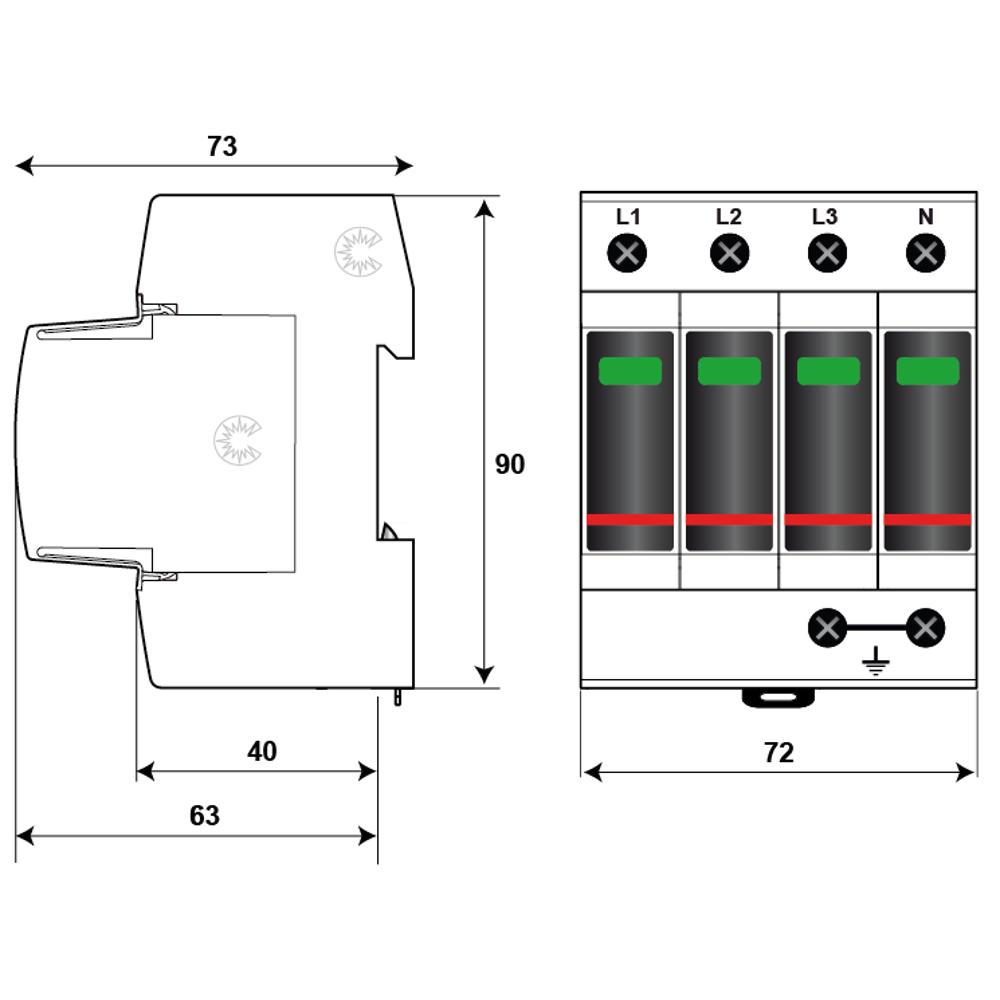

- Монтаж: DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: -40…+85 °C
- Степень защиты: IP20
- Индикация отключения: 1 механический индикатор на полюс
- Модуль замены: MDAC50VG-275
- Сопряжённые устройства: терморазмыкатель внутренний, УЗО тип 'S' или замедленный, предохранитель gG 125 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4
- Артикул: 821130214
