Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC50VG-31-275 — это профессиональное устройство класса Тип 2 + 3, предназначенное для защиты трёхфазных электрических сетей 230/400 В с нейтралью (системы TT и TNS) от опасных импульсных перенапряжений, вызванных грозовыми разрядами, коммутационными процессами и другими переходными явлениями. Устройство обеспечивает надёжную защиту электрооборудования, распределительных щитов и ответственных потребителей от выхода из строя и повреждений, связанных с кратковременными скачками напряжения.

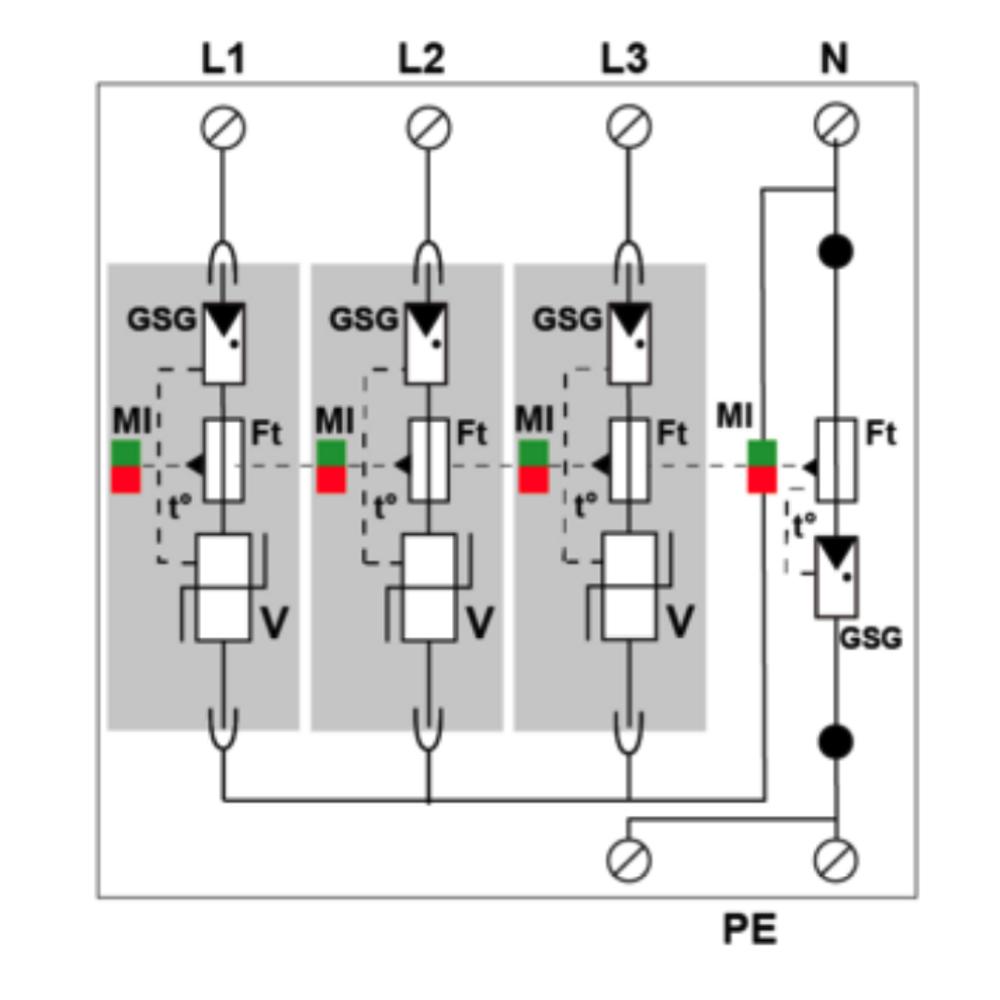

В основе работы УЗИП CITEL DAC50VG-31-275 лежит фирменная технология VG™ (высокоэнергетический варистор в сочетании со специальной газовой трубкой), которая обеспечивает эффективное ограничение перенапряжений и оптимизированную работу при временных перенапряжениях (TOV). Устройство выполнено по схеме (3+1) с четырьмя полюсами и съёмными модулями, что упрощает обслуживание и замену изношенных элементов. Подключение осуществляется через винтовые зажимы сечением 2,5–25 мм², монтаж производится на стандартную DIN-рейку 35 мм. Устройство оснащено механическим индикатором отключения на каждом полюсе, а также поддерживает опциональную дистанционную сигнализацию через перекидной контакт. УЗИП совместимо с сетями 230/400 В, соответствует стандартам EN 61643-11, IEC 61643-11 и UL1449 изд. 4, а также имеет сертификацию KEMA и EAC.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов в трёхфазных сетях 230/400 В
- Защита ответственного электрооборудования: промышленных установок, станков, систем автоматизации и управления
- Защита объектов с системами заземления TT и TNS, включая жилые, коммерческие и промышленные здания
- Применение в составе комплексных систем молниезащиты и защиты от импульсных перенапряжений
- Защита телекоммуникационного и IT-оборудования, чувствительного к скачкам напряжения
Ключевые особенности
- Тип УЗИП 2 + 3 (комбинированная защита от импульсных перенапряжений)
- Номинальный ток разряда In = 20 кА, максимальный ток разряда Imax = 50 кА
- Съёмные модули для быстрой замены без демонтажа всего устройства
- Оптимизирован под временные перенапряжения (TOV) с защитным отключением
- Дистанционная сигнализация отключения (опция с перекидным контактом)
- Соответствие EN 61643-11, IEC 61643-11 и UL1449 изд. 4
Технические характеристики
- Тип УЗИП: 2 + 3 (по IEC)
- Сеть: 230/400 В, 3-фазная + N
- Конфигурация нейтрали: TT-TNS
- Макс. AC рабочее напряжение L-N (Uc): 275 В AC
- Номинальный ток разряда (In): 20 кА (15 × 8/20 мкс)
- Макс. ток разряда (Imax): 50 кА (8/20 мкс на полюс)
- Испытание комбинированной волной (Uoc): 6 кВ (Class III: 1,2/50 мкс – 8/20 мкс)
- Уровень защиты L/N (Up): 1,5 кВ при In
- Остаточное напряжение L/N при 5 кА: 0,7 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Технология: металлооксидный варистор + газовый разрядник
- Конфигурация УЗИП: 3-фазный + нейтраль (4 полюса)
- Подсоединение к сети: винтовые зажимы 2,5–25 мм²
- Монтаж: DIN-рейка 35 мм (DIN 60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Индикация отключения: 1 механический индикатор на полюс
- Модуль замены: MDAC50VG-275 + MDAC50G-275
- Дистанционная сигнализация: опция DAC50VGS-31-275 (перекидной контакт, 250 В / 0,5 А AC; 30 В / 3 А DC)
- Сопряжённые устройства отключения: внутренний терморазмыкатель, УЗО типа «S» или замедленное, плавкий предохранитель gG 125 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд. 4
- Сертификация: KEMA / EAC
- Артикул: 821130234
