Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC50S-40-275 — это надежное решение для защиты электрооборудования в низковольтных сетях переменного тока от разрушительных последствий грозовых и коммутационных перенапряжений. Данная модель относится к Типу 2 (классу B) и предназначена для установки в распределительных щитах как вторая ступень защиты, координируясь с УЗИП Типа 1 на вводе здания. Его основная функция — ограничение амплитуды опасных импульсных перенапряжений до безопасного для конечного оборудования уровня (Up = 1.25 кВ) и отвод энергии импульса в систему заземления.

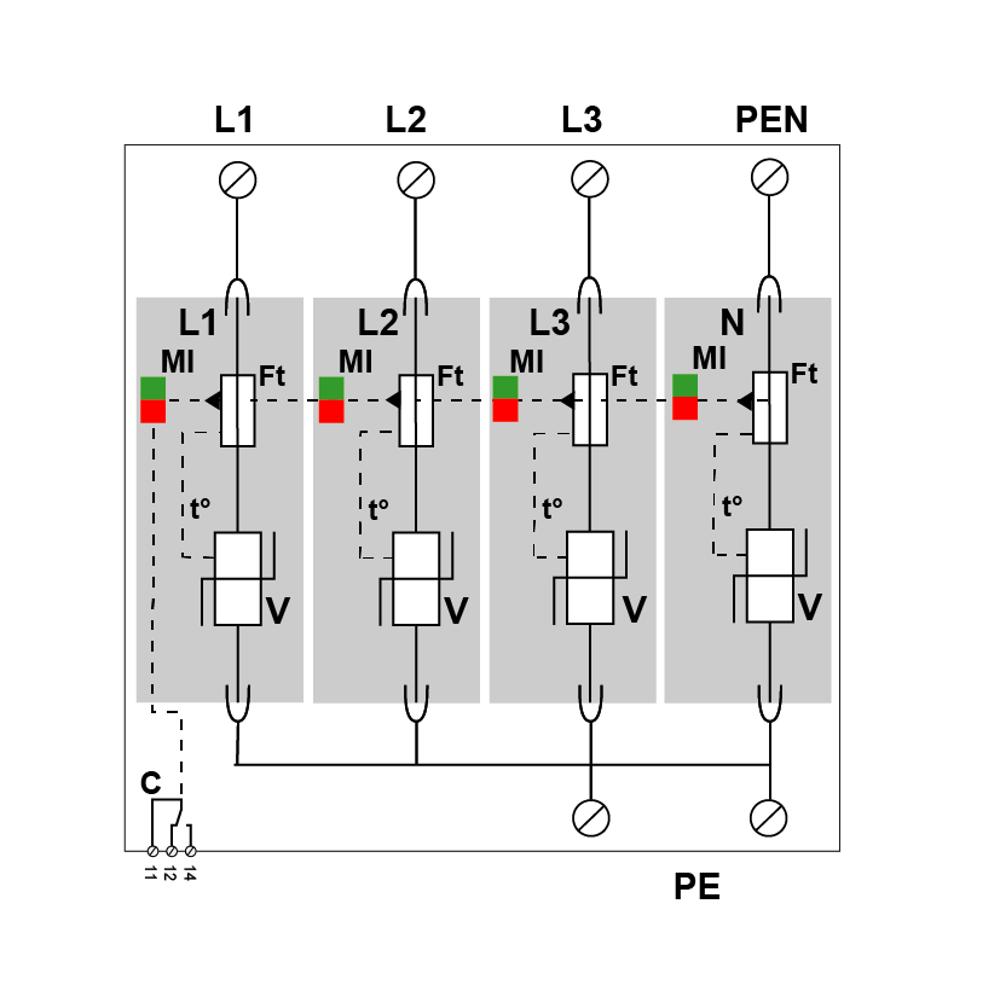

Устройство построено на основе мощных варисторов и имеет схему подключения 4+0 (L1, L2, L3, N), что оптимально для систем заземления TNS. Каждая фаза защищена независимым сменным модулем, что упрощает обслуживание и снижает эксплуатационные расходы. Прибор оснащен комплексной системой индикации и защиты: механическим индикатором состояния (зеленый/красный), встроенным терморазмыкателем и плавким предохранителем, обеспечивающими безопасное отключение модуля в случае перегрузки или окончания срока службы. Для интеграции в системы диспетчеризации предусмотрена опция дистанционной сигнализации с перекидным контактом. УЗИП соответствует международным стандартам безопасности, включая EN/IEC 61643-11 и UL1449 ed.4, и предназначен для монтажа на симметричную DIN-рейку 35 мм.

Области применения

• Защита распределительных щитов и вводно-распределительных устройств (ВРУ) в жилых, коммерческих и промышленных зданиях.
• Обеспечение безопасности чувствительного электронного оборудования: серверов, систем телекоммуникации, медицинской аппаратуры.
• Установка в качестве второй ступени защиты в координированной системе УЗИП после устройств Типа 1 на главном вводе.
• Защита систем промышленной автоматизации, управления и сигнализации в производственных цехах.
• Применение в объектах инфраструктуры: насосных станциях, котельных, вентиляционных установках.

Ключевые особенности

• Модульная конструкция: Независимые сменные модули для каждой фазы (L1, L2, L3, N) для легкого обслуживания.
• Высокая стойкость к токам: Номинальный разрядный ток In 20 кА и максимальный Imax 50 кА на полюс (суммарный Itotal до 200 кА).
• Комплексная индикация и сигнализация: Визуальный механический индикатор и опция дистанционной сигнализации для удаленного контроля состояния.
• Полная безопасность: Встроенная система безопасного отключения (терморазмыкатель и плавкая вставка) при перегрузке или износе.
• Широкий температурный диапазон: Надежная работа в условиях от -40°C до +85°C.

Технические характеристики

• Тип УЗИП (по EN/IEC 61643-11): Тип 2 (Класс B)
• Схема подключения: 4+0 (L1, L2, L3, N)
• Максимальное длительное рабочее напряжение Uc: 275 В перем. тока
• Номинальный разрядный ток (импульс 8/20 мкс) In: 20 кА (на полюс)
• Максимальный разрядный ток (импульс 8/20 мкс) Imax: 50 кА (на полюс)
• Уровень защиты Up: ≤ 1.25 кВ (при In)
• Временное перенапряжение TOV (5 сек): 335 В (выдерживает)
• Ток утечки Ipe: < 1 мА
• Допустимый ток короткого замыкания Isccr: 50 кА
• Индикация состояния: Механическая (Зеленый/Красный)
• Дистанционная сигнализация: Опция, перекидной контакт (макс. 250 В/0.5 A перем. тока или 30 В/3 A пост. тока)
• Степень защиты корпуса: IP20
• Способ монтажа: Симметричная DIN-рейка 35 мм (EN60715)
• Сечение подключаемого провода: 2.5 - 25 мм² (35 мм² для негибкого)
• Стандарты: EN 61643-11, IEC 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
• Артикул производителя: 821110224
