Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC50S-30-275 предназначено для защиты электрооборудования и систем от разрушительных последствий импульсных перенапряжений, возникающих в результате ударов молний или коммутационных процессов в электрических сетях. Это устройство типа 2 (класс B по ГОСТ) обеспечивает вторичный уровень защиты, устанавливается в распределительных щитах и служит для ограничения перенапряжений до безопасного для конечного оборудования уровня, дополняя молниезащиту здания.

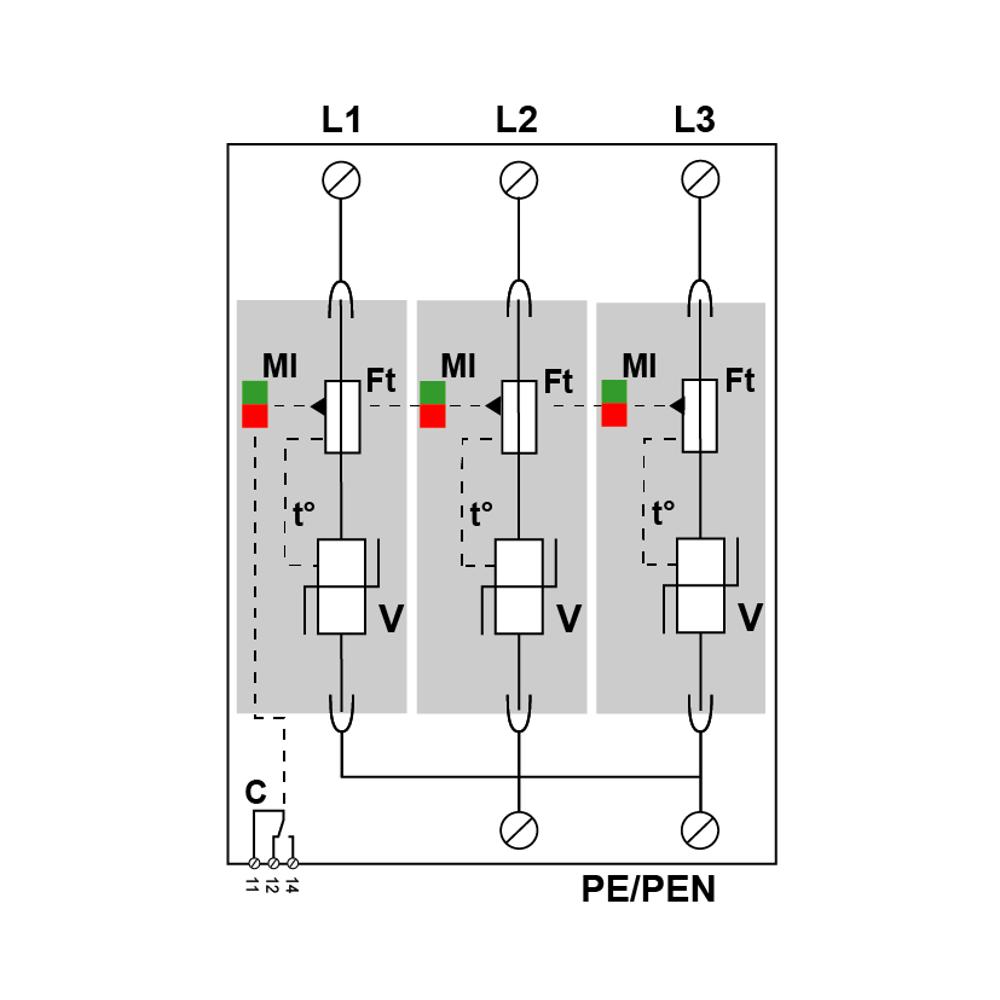

Устройство построено на основе мощных варисторов и предназначено для работы в трехфазных сетях переменного тока с системой заземления TNC (схема 3+0). Принцип работы основан на резком снижении сопротивления варистора при превышении порогового напряжения, благодаря чему опасный импульсный ток отводится в землю, а напряжение на защищаемых линиях ограничивается. Каждая фаза защищена независимым сменным модулем, что упрощает обслуживание. УЗИП оснащено визуальным и дистанционным сигналом отключения, а также внутренней тепловой защитой, обеспечивающей безопасный режим отказа. Оно монтируется на симметричную DIN-рейку и соответствует международным и национальным стандартам безопасности.

Области применения

• Защита вводно-распределительных устройств (ВРУ, ГРЩ) жилых, коммерческих и промышленных зданий.
• Установка в распределительных щитах для защиты чувствительного электронного оборудования: серверов, систем управления, телекоммуникаций.
• Применение в качестве второй ступени защиты в каскадной схеме с УЗИП типа 1 на вводе в здание.
• Защита электроустановок в сетях с системой заземления TNC.
• Использование в объектах инфраструктуры: насосных станциях, котельных, системах освещения.

Ключевые особенности

• Высокая стойкость к токам: номинальный разрядный ток In 20 кА и максимальный ток разряда Imax 50 кА на модуль (общий Imax total 150 кА).
• Модульная конструкция: три независимых сменных модуля для каждой фазы, что позволяет заменять только вышедший из строя элемент.
• Комплексная индикация: механический индикатор состояния (зеленый/красный) и опция дистанционной сигнализации через перекидной контакт.
• Встроенная защита: комбинация плавкого предохранителя и терморазмыкателя для безопасного отключения при перегрузке.
• Международные стандарты: соответствует EN/IEC 61643-11, UL1449 ed.4 и ГОСТ Р 51992-2011.

Технические характеристики

• Артикул производителя: 821110223
• Тип УЗИП: Тип 2 (класс B)
• Схема подключения: 3+0 (TNC)
• Максимальное рабочее напряжение переменного тока Uc: 275 В
• Номинальный разрядный ток In (8/20 мкс): 20 кА
• Максимальный разрядный ток Imax (8/20 мкс): 50 кА на модуль
• Уровень защиты Up: ≤ 1.25 кВ
• Временное перенапряжение TOV (5 сек): выдерживает 335 В
• Допустимый ток короткого замыкания Isccr: 50 000 А
• Индикация: механическая (зеленый/красный), контакт для дистанционной сигнализации (опция)
• Способ монтажа: на симметричную DIN-рейку 35 мм (1 модульная ширина)
• Диапазон рабочих температур: от -40°C до +85°C
• Степень защиты корпуса: IP20
