Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC50S-20-275 (артикул 821110222) предназначено для защиты однофазных сетей переменного тока от опасных импульсных перенапряжений, возникающих при грозовых разрядах, коммутационных процессах и авариях в электросети. Устройство относится к типу 2 (класс C) и обеспечивает надёжное ограничение перенапряжений до безопасного для электрооборудования уровня, предотвращая повреждение чувствительной электроники, бытовой техники и промышленного оборудования.

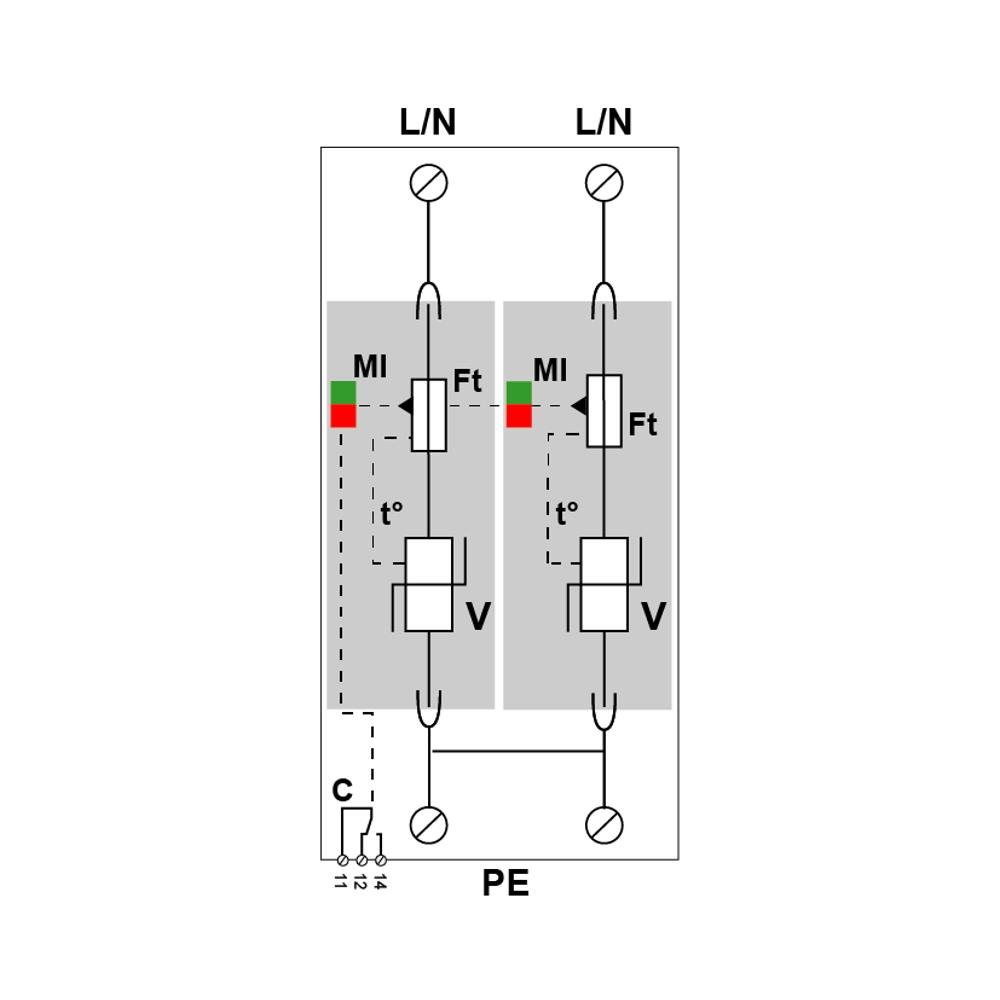

В основе работы УЗИП лежит высокоэнергетический варистор (технология V), который при превышении допустимого напряжения мгновенно снижает своё сопротивление и отводит избыточную энергию на заземление. Устройство выполнено по схеме (2+0) с двумя полюсами и обеспечивает защиту по режимам L/PE и N/PE, что делает его совместимым с системами заземления TN и TT. Номинальный ток разряда In составляет 20 кА, максимальный ток разряда Imax — 50 кА, а суммарный максимальный ток разряда Imax Total достигает 100 кА. Корпус рассчитан на монтаж на симметричную DIN-рейку 35 мм (EN 60715), подключение выполняется винтовыми зажимами с сечением проводников от 2,5 до 25 мм². УЗИП оснащено сменными модулями для каждой фазы (замена — модуль MDAC50-275), что упрощает обслуживание и восстановление работоспособности после срабатывания. Встроенная система термического отключения с внутренним терморазмыкателем и механическим индикатором на каждый полюс обеспечивает безопасность при перегреве варистора, а выход на перекидной контакт позволяет организовать дистанционную сигнализацию отключения.
Области применения
- Защита вводно-распределительных устройств (ВРУ) жилых, офисных и административных зданий
- Защита промышленного оборудования и систем автоматизации от импульсных перенапряжений
- Защита телекоммуникационного и серверного оборудования, чувствительного к скачкам напряжения
- Применение в системах электроснабжения с заземлением TN и TT (230 В, однофазная сеть)
- Установка в качестве второй ступени защиты в многоуровневых системах молниезащиты
Ключевые особенности
- Тип 2 (класс C) — защита от коммутационных и индуцированных грозовых перенапряжений
- Высокие разрядные характеристики: In = 20 кА, Imax = 50 кА, Imax Total = 100 кА
- Сменные модули для каждой фазы (замена — MDAC50-275) для удобного обслуживания
- Визуальная индикация отключения (механический индикатор на полюс) и дистанционная сигнализация через перекидной контакт
- Соответствие стандартам EN 61643-11, IEC 61643-11, UL1449 ed.4; сертификация OVE / UL
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230 В однофазная, конфигурация нейтрали TN
- Макс. AC рабочее напряжение (Uc): 275 В AC
- Номинальный ток разряда (In): 20 кА
- Макс. ток разряда (Imax): 50 кА
- Максимальный ток разряда (Imax Total): 100 кА
- Режимы защиты: L/PE и N/PE
- Уровень защиты (Up) при In (8/20 мкс): 1,25 кВ (L/PE и N/PE)
- Остаточное напряжение при 5 кА (8/20 мкс): 1 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Технология: варистор; формат: корпус со сменными модулями (Plugable)
- Подключение: винтовые зажимы 2,5–25 мм²; монтаж на DIN-рейку 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0; степень защиты IP20
- Рабочая температура: от −40 до +85 °C
- Дистанционная сигнализация: перекидной контакт, макс. 250 В / 0,5 А (AC), 30 В / 3 А (DC)
- Сопряжённые устройства отключения: предохранитель gG 50–125 А, УЗО типа «S» или замедленное
- Стандарты: IEC 61643-11 / EN 61643-11 / UL1449 ed.4
- Артикул: 821110222
