Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC50S-10-275 — это высоконадежный ограничитель перенапряжений Типа 2, предназначенный для защиты электрооборудования в низковольтных сетях переменного тока от разрушительных последствий грозовых и коммутационных перенапряжений. Его основная функция — ограничение опасных импульсных скачков напряжения до безопасного для нагрузки уровня (Up ≤ 1.25 кВ) и отвод импульсного тока (до 50 кА) в систему заземления, предотвращая выход из строя дорогостоящей электроники, промышленной автоматики и бытовых приборов.

Устройство построено на основе мощных варисторов и относится ко второму классу защиты (Тип 2), что делает его идеальным для установки в распределительных щитах как основная или дополнительная защита после УЗИП Типа 1. Принцип работы основан на резком снижении сопротивления варистора при превышении порогового напряжения, благодаря чему опасный импульсный ток отводится на землю. DAC50S-10-275 рассчитан на максимальное длительное рабочее напряжение 275 В переменного тока и совместим с трехфазными сетями 230/400В с системой заземления TN-S, TN-C-S, а также TT. Монтаж осуществляется на симметричную DIN-рейку 35 мм, подключение — через винтовые зажимы на провод сечением от 2.5 до 25 мм².

Области применения

• Вводно-распределительные устройства (ВРУ) жилых, коммерческих и промышленных зданий.
• Защита систем промышленной автоматизации, управления и телеметрии.
• Щитовые помещения серверных и центров обработки данных.
• Распределительные сети для обеспечения бесперебойного питания критичного оборудования.
• Объекты инфраструктуры: насосные станции, системы вентиляции, освещения.

Ключевые особенности

• Сменные модули на каждую фазу: Каждый полюс представляет собой независимый сменный модуль (MDAC50-275), что упрощает обслуживание и снижает эксплуатационные расходы.
• Высокая стойкость к токам: Номинальный разрядный ток (In) 20 кА и максимальный разрядный ток (Imax) 50 кА по импульсу 8/20 мкс обеспечивают надежную защиту.

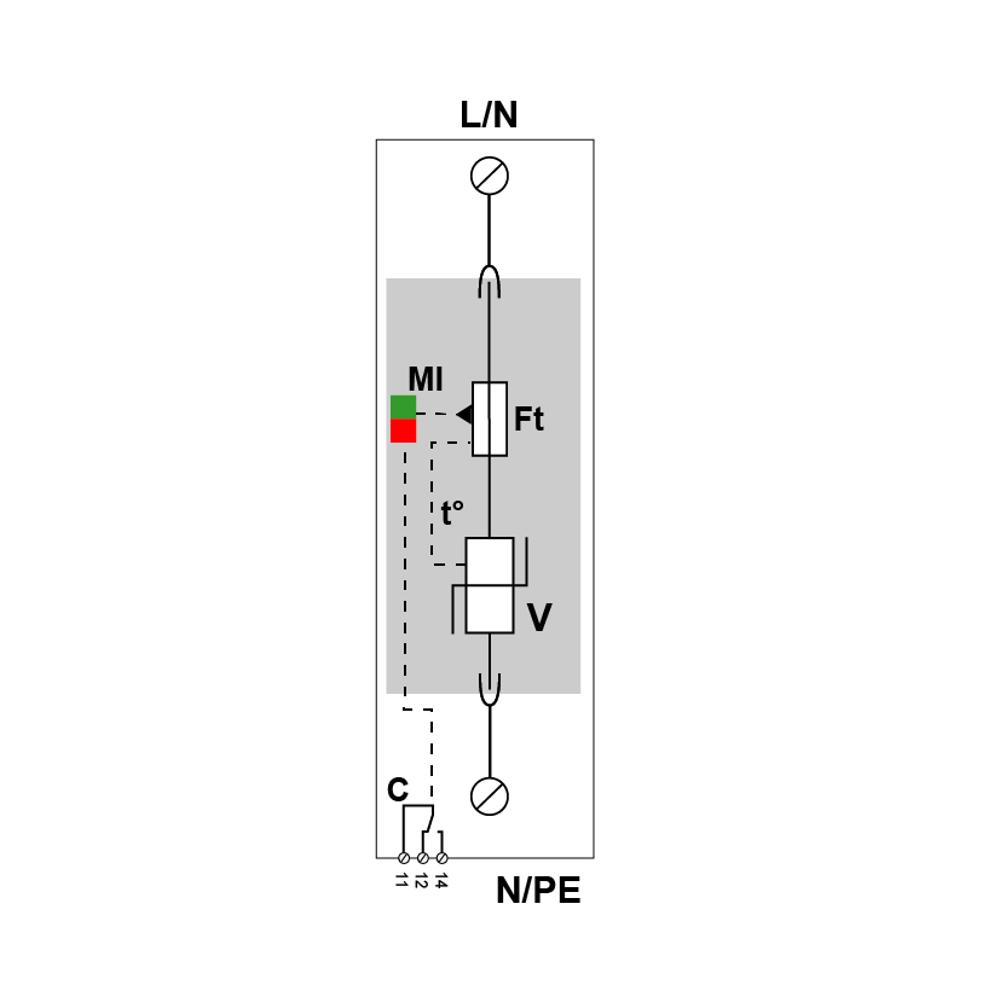

• Встроенная система безопасности: Комбинация терморазмыкателя и плавкого предохранителя гарантирует безопасное отключение устройства от сети в аварийном режиме.
• Визуальная и дистанционная индикация: Механический индикатор (зеленый/красный) показывает состояние, а опция дистанционной сигнализации (перекидной контакт) позволяет интегрировать устройство в систему мониторинга.
• Широкий температурный диапазон: Стабильная работа в условиях от -40°C до +85°C.

Технические характеристики

• Тип УЗИП (согласно стандартам): Тип 2 (класс C)
• Макс. длительное рабочее напряжение Uc: 275 В ~
• Номинальный разрядный ток In (8/20 мкс): 20 кА
• Максимальный разрядный ток Imax (8/20 мкс): 50 кА
• Уровень защиты Up (при In): ≤ 1.25 кВ
• Временное перенапряжение TOV (5 сек): 335 В ~ (выдерживает)
• Ток утечки Ipe: < 1 мА
• Допустимый ток короткого замыкания Isccr: 50 000 А
• Степень защиты корпуса (IP): IP20
• Способ монтажа: DIN-рейка 35 мм (EN60715)
• Диапазон рабочих температур: от -40°C до +85°C
• Соответствие стандартам: EN 61643-11, IEC 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
