Устройство защиты от импульсных перенапряжений CITEL DAC50-31-275 (артикул 821110234) — это профессиональный УЗИП Тип 2 для трёхфазных сетей переменного тока с нейтралью, предназначенный для защиты электрооборудования от опасных импульсных перенапряжений, вызванных коммутационными процессами, грозовыми разрядами и другими переходными явлениями в сети. Устройство обеспечивает надёжное ограничение напряжения до безопасного для подключённого оборудования уровня, предотвращая выход из строя чувствительной электроники, систем автоматизации, бытовой и промышленной техники.

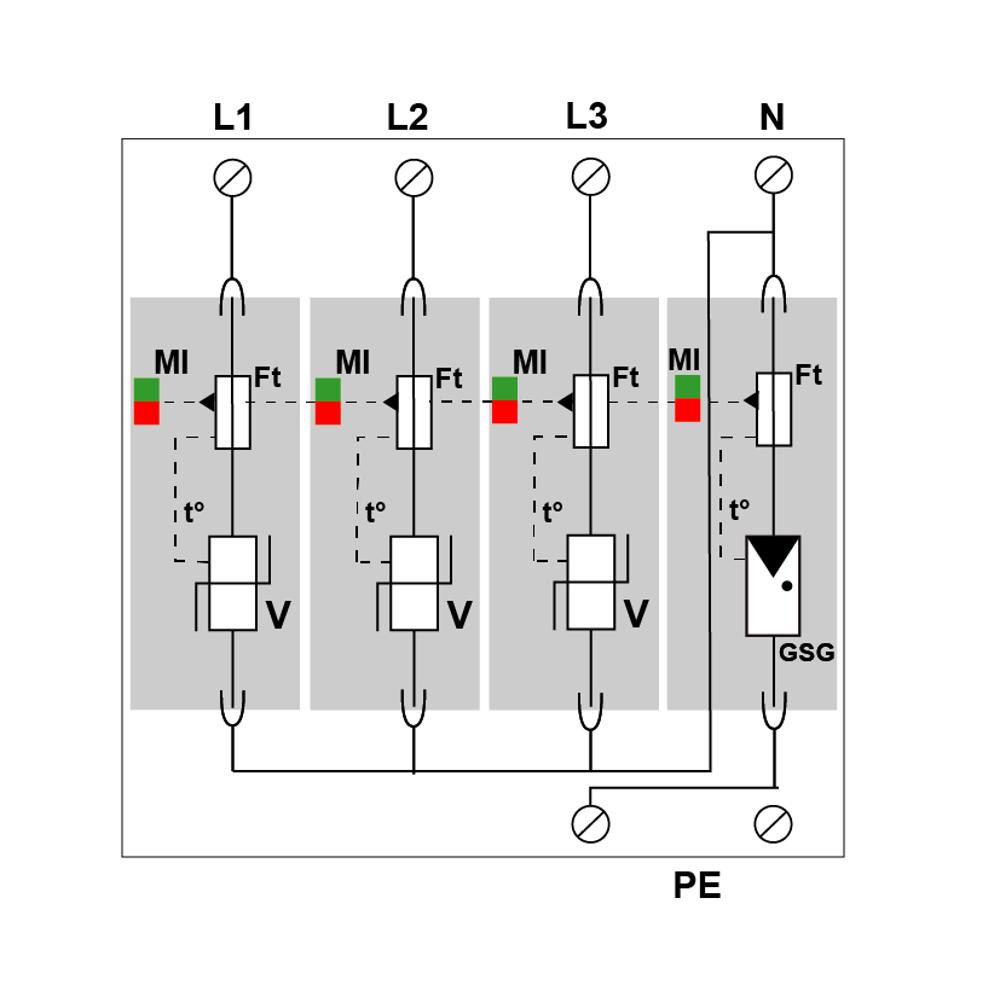

В основе работы УЗИП лежит комбинированная технология MOV+GDT (высокоэнергетический варистор + газовый разрядник), обеспечивающая эффективное ограничение перенапряжений как в режиме L/N, так и N/PE. Устройство выполнено в виде модульной сборки с возможностью замены сменных модулей для каждой фазы, что значительно упрощает обслуживание и снижает эксплуатационные расходы. Подключение к сети осуществляется через винтовые клеммы с сечением проводников от 2,5 до 25 мм² (до 35 мм² для жёстких проводников), монтаж производится на стандартную симметричную DIN-рейку 35 мм (EN 60715). УЗИП совместим с системами заземления TT и TNS, что делает его универсальным решением для большинства трёхфазных сетей 230/400 В. При исчерпании ресурса модуля срабатывает внутренний термодисconnector, отключающий устройство от сети, а встроенный механический индикатор (красный/зелёный) сигнализирует о состоянии каждого полюса. Опционально доступна версия с дистанционной сигнализацией через перекидной контакт.
Области применения
- Защита трёхфазных распределительных щитов и вводно-распределительных устройств (ВРУ) в жилых, коммерческих и промышленных зданиях
- Защита систем электроснабжения с заземлением TT и TNS, включая объекты с воздушным вводом линий электропередачи
- Защита чувствительного электронного оборудования: серверных, систем автоматизации, телекоммуникационного и медицинского оборудования
- Применение в качестве второй ступени защиты в многоуровневых системах молниезащиты и защиты от перенапряжений
- Защита оборудования на объектах с повышенными требованиями к надёжности электроснабжения: АЗС, котельные, насосные станции, производственные цеха
Ключевые особенности
- Тип 2 по классификации EN 61643-11 / IEC 61643-11 — защита от коммутационных и индуктированных грозовых перенапряжений
- Сменные модули для каждой фазы (запасные модули MDAC50-275 + MDAC50G-275) — простота обслуживания без демонтажа всего устройства
- Визуальная индикация состояния каждого полюса (красный/зелёный) — быстрая диагностика без дополнительных приборов
- Опциональная дистанционная сигнализация (версия DAC50S-31-275) с выходом на перекидной контакт для интеграции в системы мониторинга
- Соответствие международным стандартам EN 61643-11, IEC 61643-11 и UL1449 ed.5, сертификация OVE и UL
- Высокий допустимый ток короткого замыкания до 50 000 А — надёжная работа в сетях с большими токами КЗ
Технические характеристики
- Тип УЗИП: Тип 2 (класс C)
- Конфигурация: 3 фазы + нейтраль (3+1), 4 полюса
- Номинальное напряжение сети: 230/400 В, 3-фазная + N
- Максимальное рабочее напряжение Uc: 275 В AC
- Система заземления: TT, TNS
- Номинальный разрядный ток In (15 × 8/20 мкс): 20 кА
- Максимальный разрядный ток Imax (8/20 мкс, на полюс): 50 кА
- Общий максимальный разрядный ток Imax total: 50 кА
- Уровень защиты Up (L/N): 1,25 кВ; Up (N/PE): 1,5 кВ
- Остаточное напряжение при 5 кА: 1 кВ (L/N и N/PE)
- Технология: MOV + GDT (варистор + газовый разрядник)
- Ток утечки на землю Ipe: отсутствует; сопровождающий ток If: отсутствует
- Допустимый ток короткого замыкания Isccr: 50 000 А
- Терминал подключения: винтовые клеммы 2,5–25 мм² (35 мм² жёсткий)

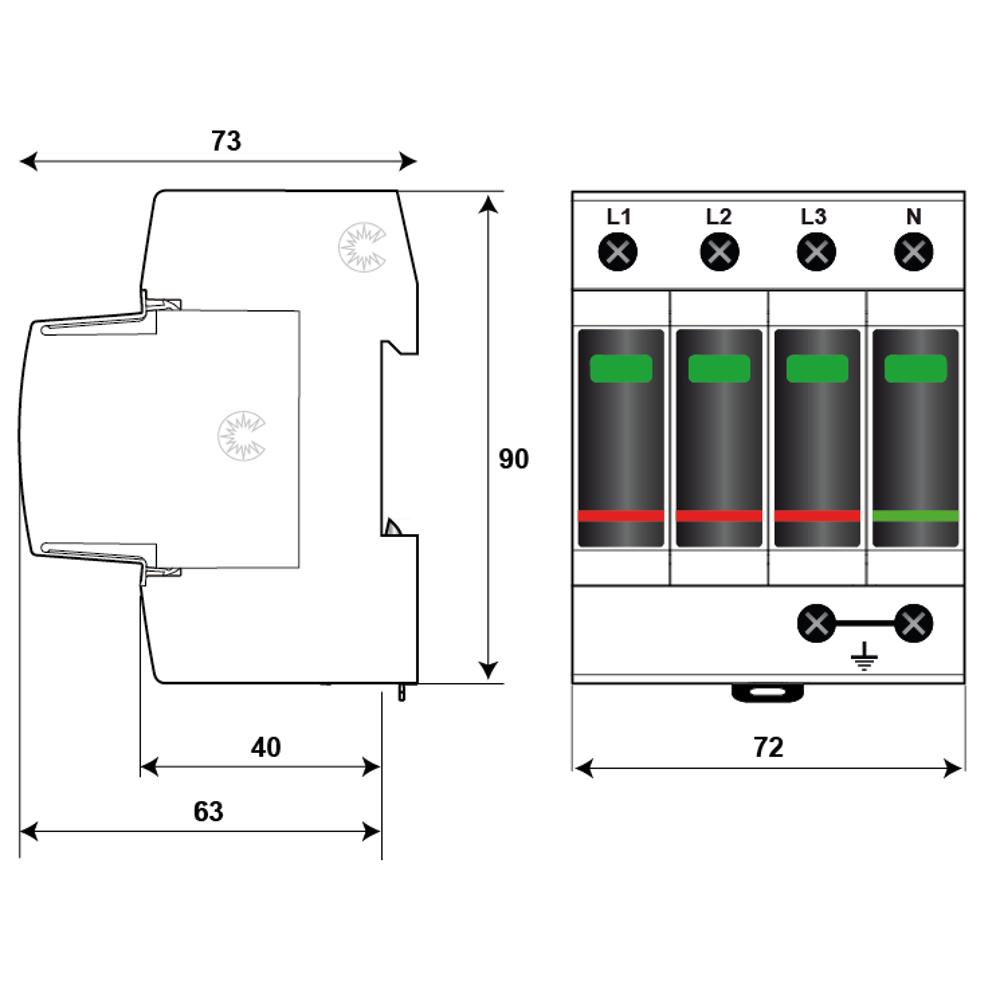

- Монтаж: DIN-рейка 35 мм (EN 60715), формат 4TE (EN43880)
- Материал корпуса: термопласт UL94 V-0, степень защиты IP20
- Рабочая температура: от −40 до +85 °C
- Режим отказа: отключение от сети AC; индикация: механический индикатор на каждый полюс (красный/зелёный)
- Рекомендуемые предохранители: 50 А мин. — 125 А макс., тип gG; УЗО типа «S» или с задержкой
- Габариты: 4 модуля (4TE); вес: 0,343 кг
- Артикул: 821110234
