Устройство защиты от импульсных перенапряжений CITEL DAC50-11-275 (артикул 821110232) — это однофазный УЗИП типа 2, предназначенный для защиты электрооборудования и электроустановок от опасных импульсных перенапряжений, возникающих в результате коммутационных процессов или удалённых грозовых разрядов. Устройство обеспечивает надёжное ограничение перенапряжений в сети переменного тока 230 В и защищает чувствительное оборудование от выхода из строя.
В основе работы устройства лежит комбинированная технология — металлооксидный варистор в сочетании с газовым разрядником, что обеспечивает эффективное ограничение импульсных перенапряжений с уровнем защиты Up L/N = 1,25 кВ. УЗИП устанавливается в однофазных сетях с конфигурацией нейтрали TT-TN и подключается параллельно защищаемой цепи. Корпус выполнен со сменными модулями для каждой фазы, что упрощает обслуживание и замену изношенных элементов без демонтажа всего устройства. Монтаж осуществляется на стандартную симметричную DIN-рейку 35 мм (EN60715), подключение — винтовыми зажимами для проводников сечением от 2,5 до 25 мм² или шиной. Устройство оснащено механическим индикатором отключения на каждый полюс, а также поддерживает опциональную дистанционную сигнализацию через выход на перекидной контакт (модификация DAC50S-11-275).
Области применения
- Защита вводно-распределительных устройств (ВРУ) жилых и административных зданий
- Защита электрооборудования в промышленных установках и на производственных объектах
- Защита систем электроснабжения телекоммуникационного и IT-оборудования
- Защита осветительных и силовых щитов в коммерческих и офисных зданиях
- Защита оборудования в системах автоматизации и диспетчеризации
Ключевые особенности
- УЗИП тип 2 с номинальным током разряда In = 20 кА и максимальным Imax = 50 кА
- Сменные модули для каждой фазы — быстрая замена без отключения всей системы
- Механический индикатор отключения на каждый полюс для визуального контроля состояния
- Опциональная дистанционная сигнализация через перекидной контакт
- Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 изд. 4
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230 В однофазная, конфигурация нейтрали TT-TN
- Макс. рабочее напряжение L-N (Uc): 275 В AC
- Номинальный ток разряда (In): 20 кА
- Максимальный ток разряда (Imax): 50 кА
- Уровень защиты (Up L/N): 1,25 кВ; (Up N/PE): 1,5 кВ
- Остаточное напряжение при 5 кА (Up-5kA): 0,9 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Технология: металлооксидный варистор + газовый разрядник
- Подключение: винтовые зажимы 2,5–25 мм² / шина

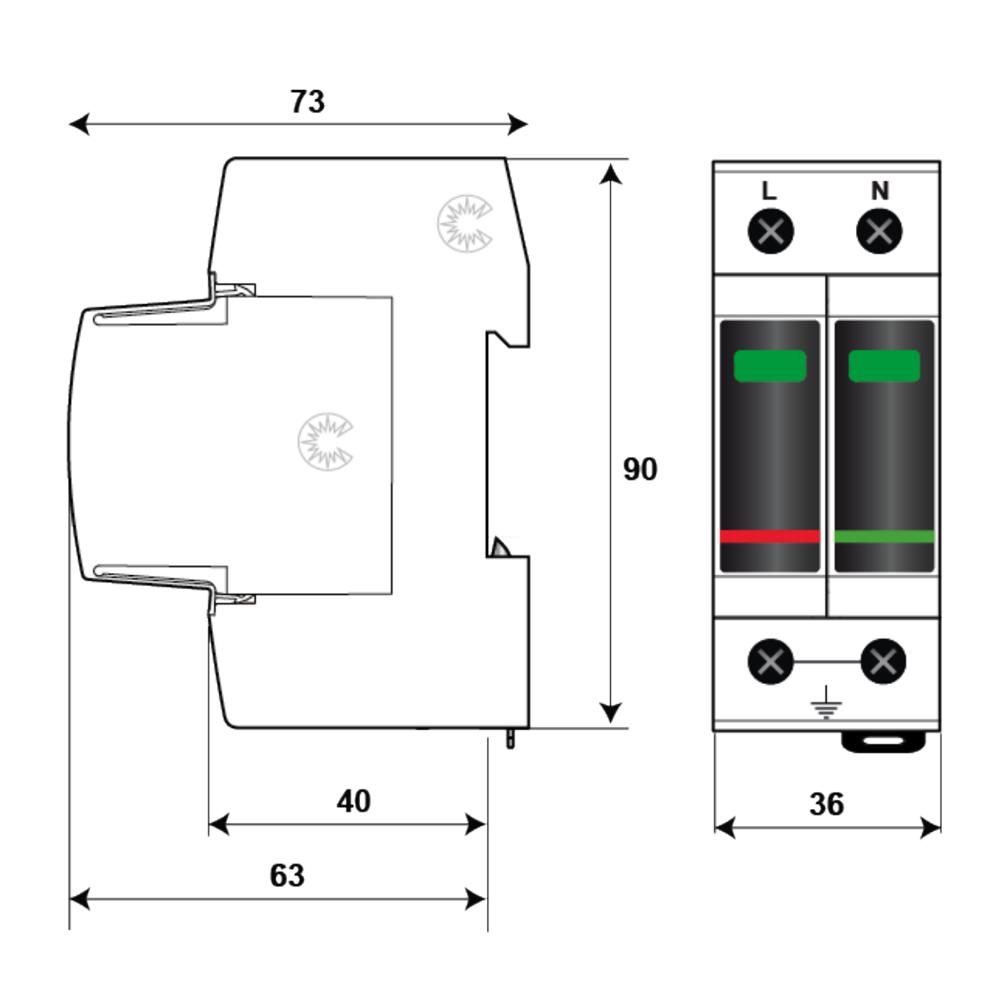

- Монтаж: DIN-рейка 35 мм (EN60715)
- Рабочая температура: от −40 до +85 °C
- Степень защиты: IP20
- Материал корпуса: термопластик UL94-V0
- Модуль замены: MDAC50-275 + MDACG-275
- Сопряжённый предохранитель: gG 125 А; УЗО типа «S» или замедленного действия
- Сертификация: OVE
- Артикул: 821110232
