Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC15CS-31-275 — это компактное и надежное решение для защиты трехфазного электрооборудования от разрушительных последствий грозовых и коммутационных перенапряжений. Оно обеспечивает защиту по схеме «3+1» (L1, L2, L3 относительно N, и N относительно PE), что делает его идеальным для сетей с глухозаземленной или изолированной нейтралью. Устройство соответствует строгим международным стандартам и относится к Типу 2 (или 3), что позволяет использовать его в качестве основной или дополнительной защиты в распределительных щитах.

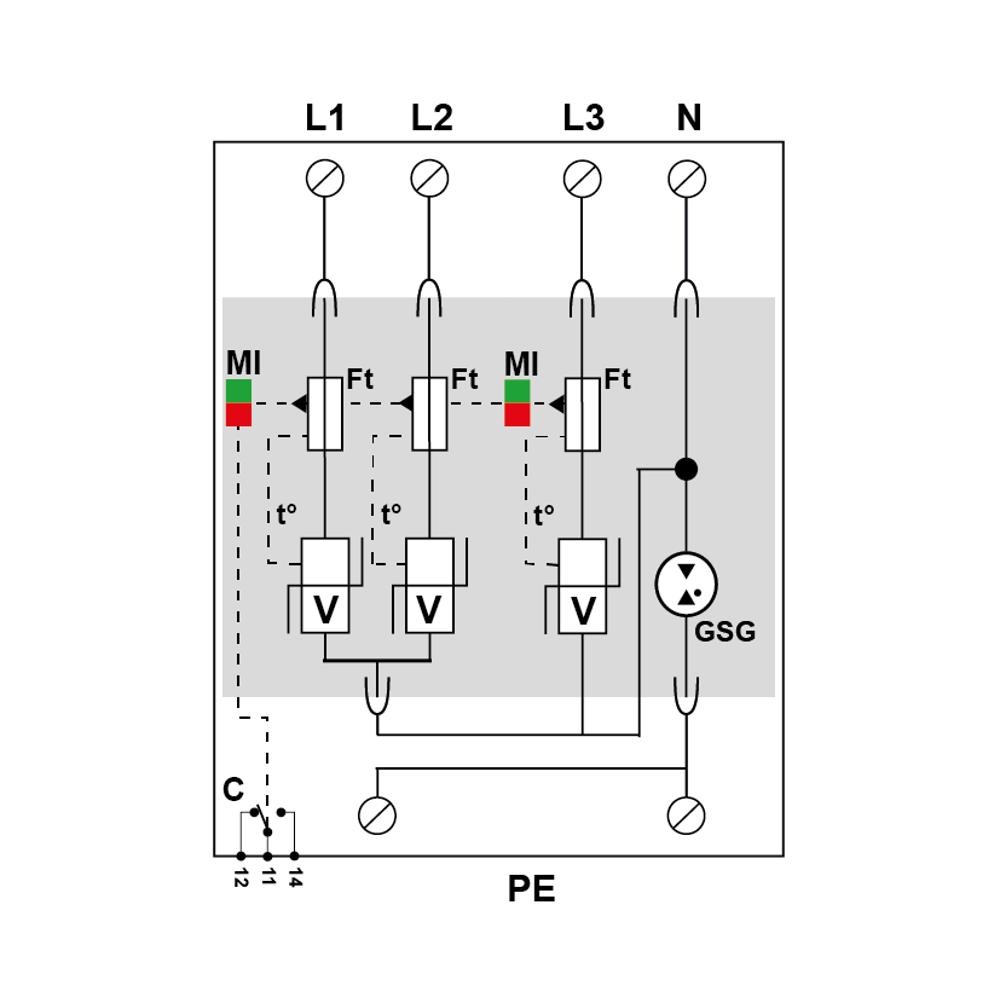

УЗИП построено на основе мощных варисторов и газового разрядника (GSG), которые в нормальном режиме имеют высокое сопротивление. При возникновении опасного импульса перенапряжения их сопротивление резко падает, и они шунтируют избыточную энергию на землю, защищая подключенное оборудование. Встроенный терморазмыкатель и плавкий предохранитель обеспечивают безопасное отключение модуля от сети в случае его перегрева или выхода из строя. Устройство предназначено для монтажа на DIN-рейку в распределительных щитах жилых, коммерческих и промышленных зданий, совместимо с сетями TT, TN и IT, и оснащено опцией дистанционной сигнализации для интеграции в системы мониторинга.

Области применения

• Защита вводных распределительных щитов (ГРЩ, ВРУ) в жилых многоквартирных домах и административных зданиях.
• Обеспечение безопасности электрооборудования в коммерческих объектах: офисные центры, магазины, гостиницы.
• Защита систем промышленной автоматизации, телекоммуникационного и серверного оборудования на производственных объектах.
• Установка в щитах учета и распределения электроэнергии в коттеджах и частных домах с трехфазным вводом.
• Применение в качестве второй ступени защиты в каскадной схеме с УЗИП Типа 1 на вводе здания.

Ключевые особенности

• Компактный трехфазный модуль схемы «3+1» для защиты в сетях 230/400 В.
• Сменная конструкция: при износе заменяется только защитный модуль, без демонтажа всей конструкции.
• Встроенная визуальная индикация (зеленый/красный) и опция дистанционной сигнализации для удаленного контроля состояния.
• Высокая стойкость к токам: номинальный разрядный ток (In) 5 кА, максимальный разрядный ток (Imax) 15 кА, суммарный разрядный ток (Itotal) 40 кА.
• Полное соответствие стандартам: IEC/EN 61643-11, UL1449 изд.4 и ГОСТ Р 51992-2011, с сертификацией KEMA/EAC.

Технические характеристики

• Артикул производителя: 821620222
• Тип УЗИП: Тип 2 или 3 (по EN 61643-11)
• Схема подключения: 3+1 (L1, L2, L3 / N и N / PE)
• Максимальное рабочее напряжение переменного тока (Uc): 275 В
• Номинальный разрядный ток (In) 8/20 мкс: 5 кА
• Максимальный разрядный ток (Imax) 8/20 мкс: 15 кА
• Уровень защиты (Up): L/N: ≤ 0.9 кВ; N/PE: ≤ 1.5 кВ
• Допустимый ток короткого замыкания (Isccr): 10000 А
• Конфигурация нейтрали сети: TT, TN, IT
• Сопряженные устройства защиты: Внутренний терморазмыкатель, внешний предохранитель 20-125 А типа gG
• Подключение: Винтовые зажимы для проводов L/N: 1.5-10 мм², PE: 2.5-25 мм²
• Монтаж: На симметричную DIN-рейку 35 мм, занимает 2 модуля (2 TE)
• Рабочая температура: от -40°C до +85°C
• Степень защиты корпуса (IP): IP20
