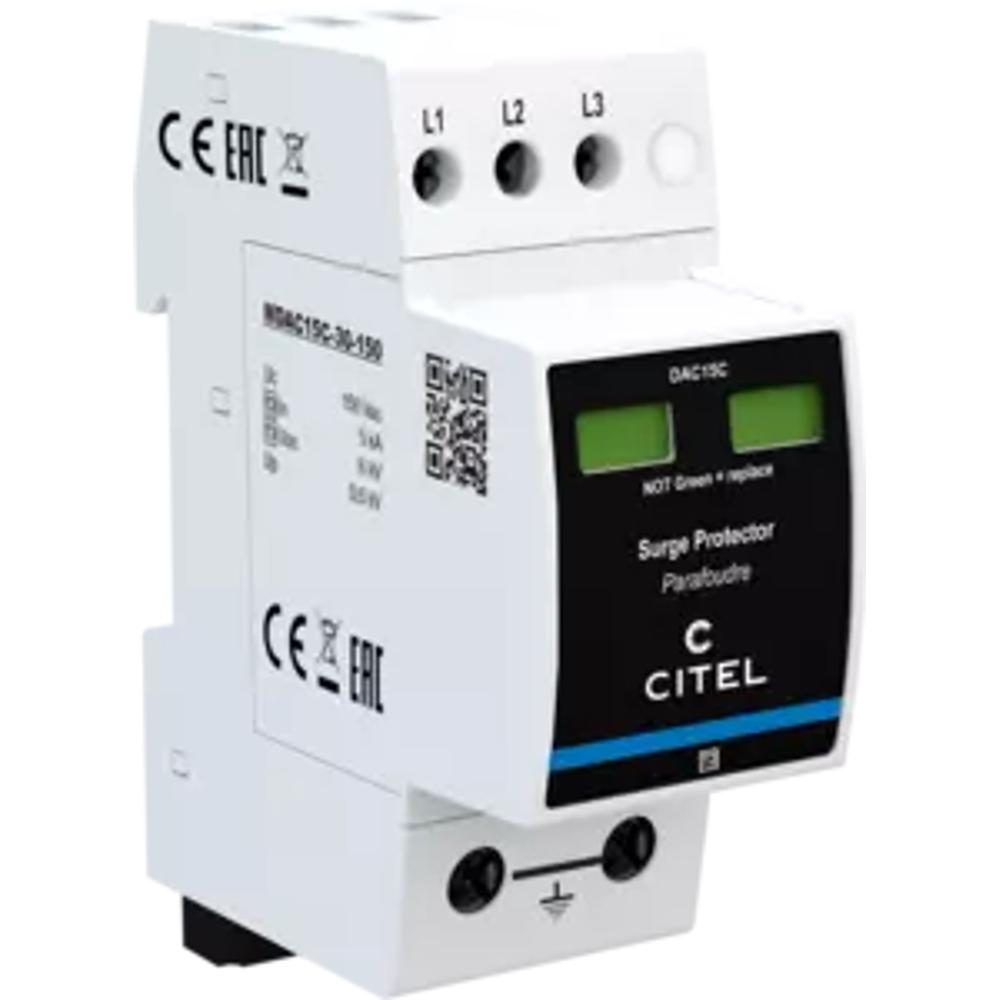

Устройство защиты от импульсных перенапряжений CITEL DAC15CS-30-150 (артикул 821610123) — это компактный трёхфазный УЗИП Типа 2 (или 3), предназначенный для защиты электрооборудования от импульсных перенапряжений и коммутационных помех в сетях переменного тока 120/208 В. Устройство обеспечивает надёжное ограничение опасных выбросов напряжения, защищая чувствительное оборудование от повреждения и продлевая срок его службы.
В основе работы УЗИП лежит высокоэнергетический варистор (MOV), который мгновенно реагирует на превышение допустимого напряжения и отводит избыточную энергию на землю. Устройство выполнено в виде подключаемого модуля, устанавливаемого на симметричную DIN-рейку 35 мм (EN 60715), и подключается к сети через винтовые клеммы. УЗИП совместим с трёхфазными сетями TN с номинальным напряжением 120/208 В и максимальным рабочим напряжением 150 В переменного тока. Встроенная термозащита и механический индикатор отключения (красный/зелёный) обеспечивают безопасность и удобство эксплуатации, а дистанционная сигнализация через перекидной контакт позволяет интегрировать устройство в системы мониторинга.
Области применения
- Защита трёхфазных распределительных щитов и вводно-распределительных устройств в жилых, коммерческих и промышленных зданиях.
- Защита чувствительного электронного оборудования: систем автоматизации, контроллеров, серверов, телекоммуникационного оборудования.
- Применение в сетях TN с напряжением 120/208 В для защиты от импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами.
- Использование в качестве второй ступени защиты в каскадных схемах совместно с УЗИП Типа 1.
- Защита осветительных систем, систем безопасности и другого ответственного оборудования.
Ключевые особенности
- Компактный трёхфазный УЗИП Типа 2 (или 3) с номинальным разрядным током In = 5 кА и максимальным Imax = 15 кА на полюс.
- Съёмный модуль с возможностью быстрой замены (артикул запасного модуля MDAC15C-30-150).
- Визуальная индикация состояния (красный/зелёный) и дистанционная сигнализация через перекидной контакт.
- Встроенная термозащита и система отключения при перегреве, обеспечивающие безопасность эксплуатации.
- Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 ed.5.
- Широкий диапазон рабочих температур от -40 до +85 °C и степень защиты IP20.
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 120/208 В, TN
- Максимальное рабочее напряжение (Uc): 150 В переменного тока
- Номинальный разрядный ток (In): 5 кА (8/20 мкс)
- Максимальный разрядный ток на полюс (Imax): 15 кА (8/20 мкс)
- Общий максимальный разрядный ток (Imax Total): 60 кА
- Уровень защиты (Up) L/PE и N/PE при In: 0,6 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Технология: MOV (высокоэнергетический варистор)
- Подключение: винтовые клеммы L/N = 1,5–10 мм² (16 мм² жёсткий), PE = 2,5–25 мм² (35 мм² жёсткий)
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Габариты: 2 модуля (2TE, EN43880), вес: 0,211 кг
- Дистанционная сигнализация: перекидной контакт, макс. 250 В / 0,5 А (AC) или 30 В / 3 А (DC)
- Материал корпуса: термопластик UL94 V-0
- Стандарты: IEC 61643-11 / EN 61643-11 / UL1449 ed.5
