Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC15CS-20-275 предназначено для защиты однофазных электрических сетей переменного тока от разрушительных последствий грозовых и коммутационных перенапряжений. Оно обеспечивает надежную защиту чувствительного электронного оборудования, предотвращая его выход из строя и минимизируя риски возникновения пожара из-за скачков напряжения.

Данное устройство относится к компактным УЗИП Типа 2 (класса C) или Типа 3 (класса D) в зависимости от схемы применения, что позволяет использовать его для вторичной или дополнительной защиты в распределительных щитах. Принцип работы основан на комбинированной технологии мощных варисторов (V) и газового разрядника (GSG), которые в доли секунды шунтируют опасный импульсный ток на землю, ограничивая напряжение до безопасного для нагрузки уровня. Встроенные системы безопасности, включая терморазмыкатель и плавкий предохранитель, гарантируют отключение модуля от сети в случае его перегрузки или окончания срока службы.

Области применения

• Защита однофазных вводно-распределительных устройств (ВРУ) в жилых, административных и коммерческих зданиях.
• Установка в этажных, квартирных и офисных щитах для защиты групповых линий.
• Защита источников бесперебойного питания (ИБП), стабилизаторов напряжения и другого силового оборудования.
• Обеспечение безопасности систем отопления, вентиляции и кондиционирования воздуха (ОВиК).
• Защита промышленного оборудования с однофазным питанием, станков с ЧПУ, контроллеров.
• Применение в системах безопасности: видеонаблюдения, контроля доступа, пожарной сигнализации.
• Защита телекоммуникационного и сетевого оборудования, серверных стоек.

Ключевые особенности

• Компактный однофазный УЗИП Тип 2 (или 3) для монтажа на DIN-рейку шириной всего 1 модуль (18 мм).

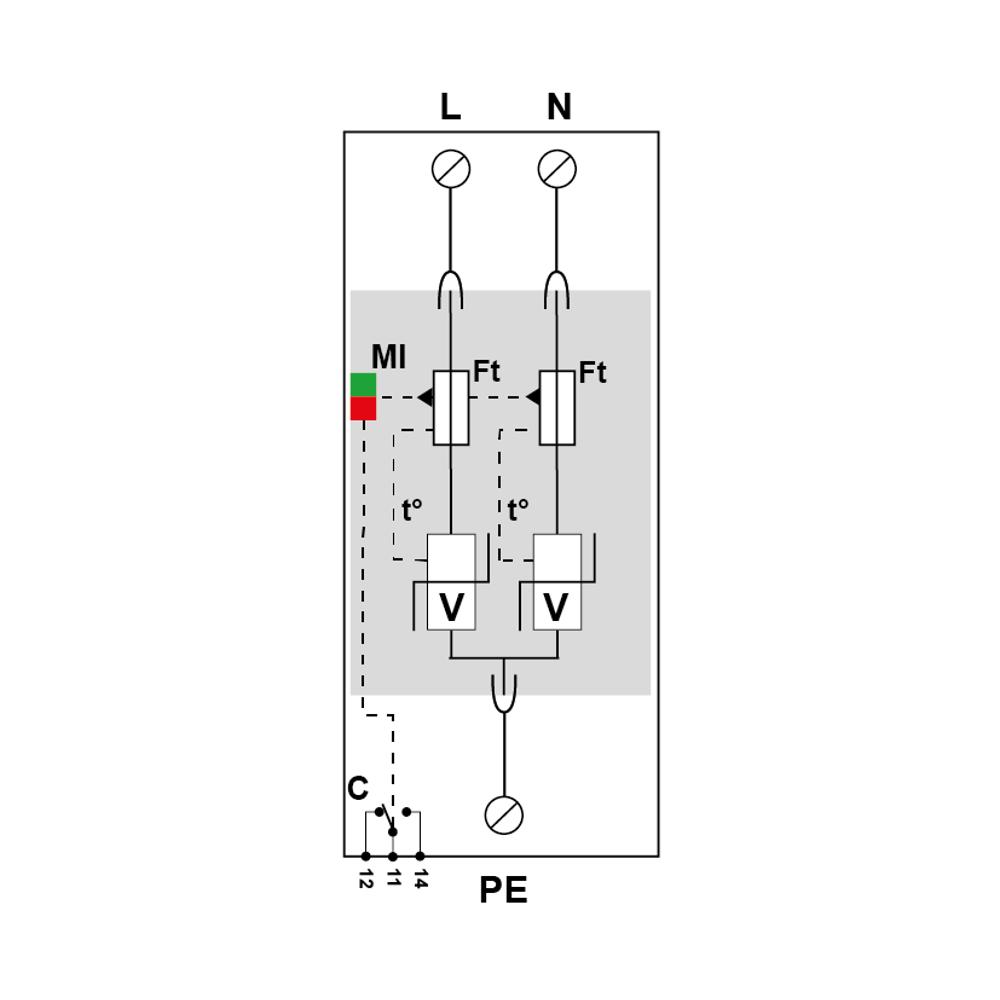

• Защита в общем (L-PE, N-PE) и дифференциальном (L-N) режимах для комплексного подавления импульсов.
• Высокая пропускная способность: номинальный ток разряда (In) 5 кА, максимальный ток разряда (Imax) 15 кА.
• Конструкция со сменным защитным модулем, что позволяет быстро восстановить защиту без замены всей конструкции.
• Наличие опции дистанционной сигнализации (контакт "C") для удаленного контроля состояния устройства.
• Механический индикатор состояния (зеленый/красный) для визуального контроля исправности.
• Полное соответствие международным стандартам: EN/IEC 61643-11, UL1449 изд.4 и ГОСТ Р 51992-2011.

Технические характеристики

• Артикул производителя: 821610221
• Тип/Класс защиты: УЗИП Тип 2 (или 3) согласно EN/IEC 61643-11.
• Конфигурация сети: 1-фазная, 230/400 В, конфигурация подключения 2+0 (L/PE и N/PE).
• Максимальное длительное рабочее напряжение (Uc): 275 В перем. тока.
• Номинальный ток разряда (In, 8/20 мкс): 5 кА.
• Максимальный ток разряда (Imax, 8/20 мкс): 15 кА.
• Уровень защиты (Up): L/N – 1.0 кВ; N/PE – 1.5 кВ.
• Допустимый ток короткого замыкания (Isccr): 10 000 А.
• Временное перенапряжение (TOV, 5 сек): выдерживает 335 В.
• Сопряженные устройства отключения: внутренний терморазмыкатель, внешний предохранитель 20-125 А типа gG.
• Подключение: Винтовые зажимы для проводов L/N: 1.5-10 мм², PE: 2.5-25 мм².
• Монтаж: Симметричная DIN-рейка 35 мм (1 модуль, 18 мм).
• Рабочая температура: от -40°C до +85°C.
• Степень защиты корпуса: IP20.
• Материал корпуса: Самозатухающий термопластик UL94-V0.
