Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC15CS-11-275 — это компактный однофазный модуль, предназначенный для защиты чувствительного электрооборудования от разрушительных последствий грозовых и коммутационных перенапряжений в сетях переменного тока. Оно выполняет функцию вторичной защиты (Тип 2) или дополнительной защиты (Тип 3), эффективно ограничивая опасные импульсные скачки напряжения и отводя энергию перенапряжения на землю, тем самым предотвращая выход из строя бытовой техники, систем управления, электроники и другого ценного оборудования.

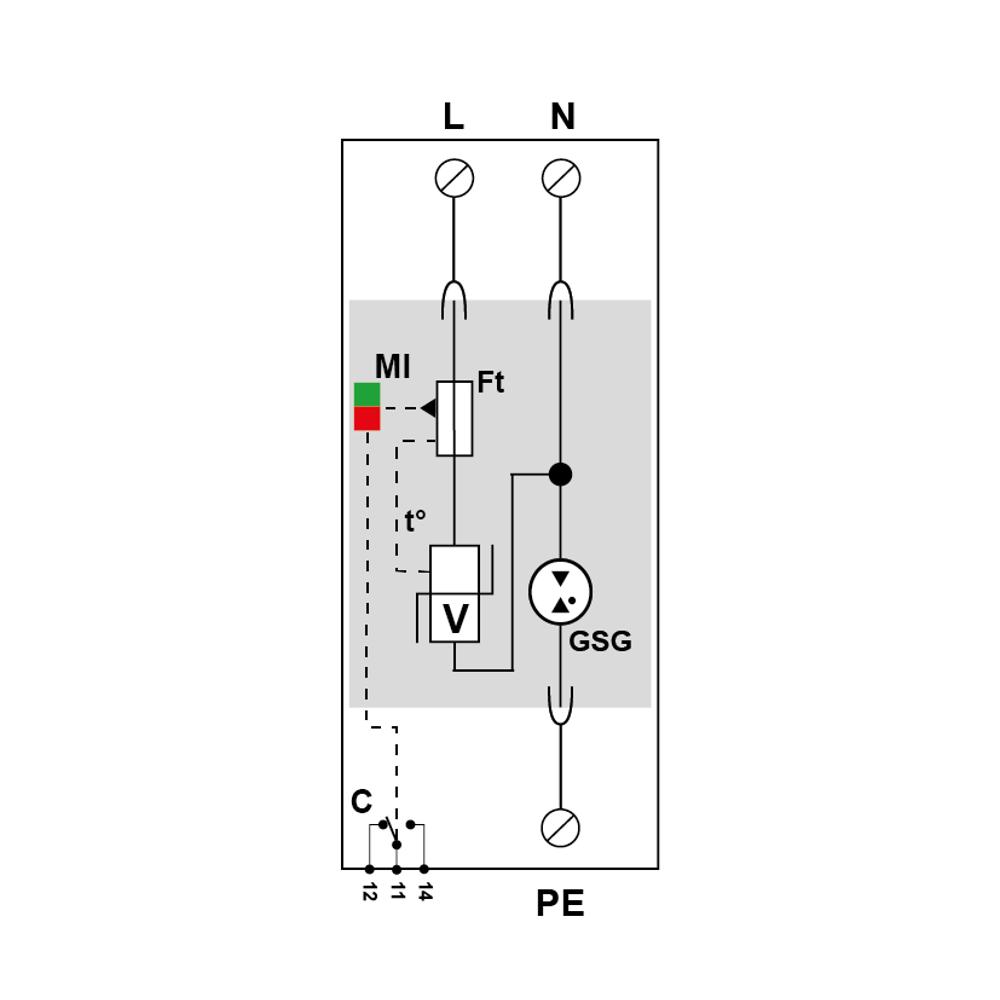

Устройство построено по схеме 1+1, сочетающей мощный варистор (V) для защиты между фазой и нейтралью (L/N) и мощный газовый разрядник (GSG) для защиты между нейтралью и землёй (N/PE). Эта конфигурация оптимальна для сетей с системами заземления TT и TN. Прибор оснащён внутренним терморазмыкателем и плавким предохранителем, обеспечивающими безопасное отключение от сети в случае перегрузки, а также механическим индикатором состояния. Модульная конструкция позволяет легко заменить активную часть, а опция дистанционной сигнализации (контакт «C») даёт возможность интегрировать устройство в системы мониторинга. Монтаж осуществляется на стандартную DIN-рейку 35 мм.
Области применения
- Защита распределительных щитов и вводно-распределительных устройств (ВРУ) в жилых, офисных и административных зданиях.
- Обеспечение безопасности чувствительной электронной аппаратуры: компьютеров, серверов, систем «умный дом», мультимедийных центров.
- Применение в цепях питания промышленной автоматики, систем контроля доступа, сигнализации и видеонаблюдения.
- Защита оборудования в телекоммуникационных и сетевых инфраструктурах.
- Установка в качестве второй ступени защиты после УЗИП Типа 1 на вводе в здание.
Ключевые особенности
- Компактный однофазный модуль формата 1 TE (18 мм) для экономии места в щите.
- Гибридная схема (1+1) с варистором (L/N) и газовым разрядником (N/PE) для сетей TT-TN.
- Сменная конструкция: возможность быстрой замены основного модуля (MDAC15C-11-275) без демонтажа всей конструкции.
- Встроенная дистанционная сигнализация с перекидным контактом для удалённого оповещения о состоянии устройства.
- Надёжная защита и безопасность благодаря внутреннему терморазмыкателю, плавкому предохранителю и механическому индикатору (зелёный/красный).
Технические характеристики
- Тип УЗИП (согласно IEC 61643-11): Тип 2 или Тип 3
- Схема подключения: 1+1 (L/N, N/PE)
- Максимальное длительное рабочее напряжение Uc: 275 В переменного тока
- Номинальный ток разряда In (8/20 мкс): 5 кА
- Максимальный ток разряда Imax (8/20 мкс): 15 кА
- Уровень защиты Up: ≤ 1.0 кВ (L/N), ≤ 1.5 кВ (N/PE)
- Временное перенапряжение TOV (5 сек): 335 В (выдерживает)
- Допустимый ток короткого замыкания Isccr: 10 000 А
- Контакты дистанционной сигнализации: 250 В / 0.5 А (AC), 30 В / 3 А (DC)
- Сечение подключаемых проводов: L/N: 1.5–10 мм² (до 16 мм²), PE: 2.5–25 мм² (до 35 мм²)
- Монтаж: Симметричная DIN-рейка 35 мм
- Степень защиты корпуса: IP20
- Рабочая температура: от -40 °C до +85 °C
- Соответствие стандартам: EN/IEC 61643-11, UL 1449 изд.4, ГОСТ Р 51992-2011
- Артикул производителя: 821620221
