Устройство защиты от импульсных перенапряжений CITEL DAC15CS-11-150 (артикул 821620121) — это компактный однофазный УЗИП типа 2 (или 3), предназначенный для защиты электрооборудования и электронных устройств от опасных импульсных перенапряжений, возникающих в результате грозовых разрядов или коммутационных процессов в сети переменного тока. Устройство обеспечивает надёжное ограничение перенапряжений в сетях 120/208 В с конфигурацией нейтрали TT-TN, защищая как фазные, так и нейтральные проводники относительно заземления (режимы защиты L/PE и N/PE).

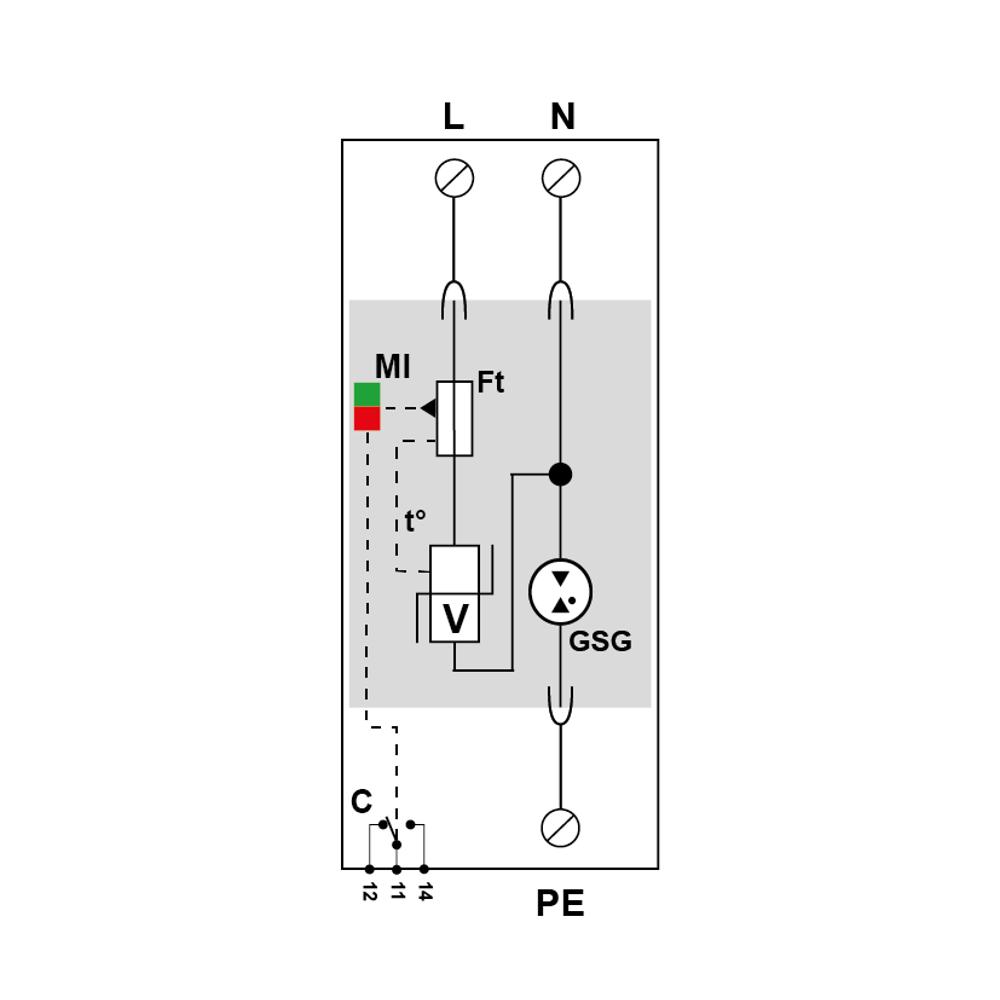

В основе работы УЗИП лежит комбинированная технология, объединяющая высокоэнергетический металлооксидный варистор и специальный газовый разрядник. При возникновении импульсного перенапряжения варистор мгновенно снижает своё сопротивление, отводя избыточную энергию на заземление, а газовый разрядник обеспечивает дополнительную защиту при высокоэнергетических воздействиях. Устройство выполнено в корпусе со сменными модулями, что позволяет быстро заменить изношенный защитный элемент без демонтажа всего устройства. УЗИП монтируется на симметричную DIN-рейку 35 мм (DIN 60715) и подключается к сети посредством винтовых зажимов, рассчитанных на проводники сечением от 1,5 до 10 мм² для фазного и нейтрального проводников и от 2,5 до 25 мм² для заземляющего проводника. Устройство совместимо с сетями типа TT и TN, а также оснащено механическим индикатором отключения и выходом на перекидной контакт для дистанционной сигнализации о срабатывании защиты.
Области применения
- Защита жилых и административных зданий от импульсных перенапряжений в сетях 120/208 В
- Защита электронного оборудования, систем автоматизации и связи в промышленных и коммерческих объектах
- Установка во вводно-распределительных устройствах (ВРУ) и распределительных щитах
- Защита осветительных систем, систем безопасности и телекоммуникационного оборудования
- Применение в составе комплексных систем молниезащиты и заземления для объектов с риском грозовых воздействий
Ключевые особенности
- Компактный однофазный корпус со сменными модулями — упрощает обслуживание и снижает затраты на замену
- Комбинированная технология защиты: металлооксидный варистор + газовый разрядник
- Визуальная и дистанционная сигнализация срабатывания (выход на перекидной контакт)
- Соответствие международным стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4
- Широкий диапазон рабочих температур от -40 до +85 °C и степень защиты IP20
Технические характеристики
- Тип УЗИП (по IEC): 2 (или 3)
- Сеть: 120/208 В, конфигурация нейтрали TT-TN
- Макс. AC рабочее напряжение (Uc): 150 Vac
- Номинальный ток разряда (In, 15 x 8/20 мкс): 5 кА
- Макс. ток разряда (Imax, 8/20 мкс, на полюс): 15 кА
- Максимальный общий ток разряда (Imax Total, 8/20 мкс): 30 кА
- Испытание комбинированной волной (Uoc, Class III): 10 кВ
- Режимы защиты: L/PE и N/PE
- Уровень защиты L/N (Up, при In): 0,6 кВ
- Уровень защиты N/PE (Up, при In): 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Технология: металлооксидный варистор + газовый разрядник
- Подсоединение к сети: винтовые зажимы 1,5–10 мм² (L/N), 2,5–25 мм² (PE)
- Монтаж: симметричная DIN-рейка 35 мм (DIN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: -40…+85 °C
- Степень защиты: IP20
- Индикатор отключения: 1 механический
- Модуль замены: MDAC15C-11-150
- Дистанционная сигнализация: выход на перекидной контакт, 250 В / 0,5 А (AC), 30 В / 3 А (DC)
- Сопряжённые устройства отключения: внутренний терморазмыкатель, УЗО типа «S» или замедленное, плавкий предохранитель 20–125 А типа gG
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4
- Сертификация: KEMA / EAC
