Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC15C-40-275 (арт. 821610212) предназначено для защиты трёхфазного электрооборудования от разрушительных последствий грозовых и коммутационных перенапряжений в сетях переменного тока. Это компактное и эффективное решение, которое отводит опасные импульсные токи на землю, предотвращая выход из строя дорогостоящей электроники, промышленной автоматики, систем связи и другого чувствительного оборудования.

Устройство относится к Типу 2 (класс B) или Типу 3 (класс C) согласно стандартам IEC 61643-11 и обеспечивает защиту в общем режиме (между каждой фазой и землёй, а также нейтралью и землёй) по схеме 4+0. Оно построено на основе мощных варисторов и газового разрядника (GSG). Принцип работы основан на резком снижении сопротивления варистора при превышении порогового напряжения, что обеспечивает мгновенное шунтирование импульсного тока. УЗИП предназначено для монтажа в распределительных щитах на симметричную DIN-рейку 35 мм и совместимо с трёхфазными сетями 230/400 В с конфигурацией нейтрали IT. Для безопасной эксплуатации устройство оснащено внутренним терморазмыкателем и требует установки внешнего плавкого предохранителя на 20-125 А типа gG.

Области применения

• Вводно-распределительные устройства (ВРУ) и главные распределительные щиты (ГРЩ) зданий и промышленных объектов.
• Защита систем промышленной автоматики, программируемых логических контроллеров (ПЛК) и частотных преобразователей.
• Обеспечение безопасности телекоммуникационного и серверного оборудования в дата-центрах.
• Защита систем освещения, вентиляции и кондиционирования в коммерческих и административных зданиях.
• Щиты управления насосными станциями, лифтами и другим технологическим оборудованием.

Ключевые особенности

• Компактный трёхфазный модуль формата 2 TE (DIN43880) для экономии места в щите.
• Сменная конструкция: после сработки заменяется только модуль MDAC15C-40-440, а не всё устройство.
• Визуальная индикация состояния: два механических индикатора (зелёный/красный) для контроля исправности.
• Безопасное отключение: внутренний терморазмыкатель обеспечивает автономное отсоединение от сети при перегреве.
• Высокая стойкость к токам: максимальный импульсный ток разряда (Imax) 15 кА и суммарный отводимый заряд (Itotal) 60 кА.

Технические характеристики

• Артикул производителя: 821610212
• Тип УЗИП (класс защиты): Тип 2 / Тип 3 (IEC 61643-11)

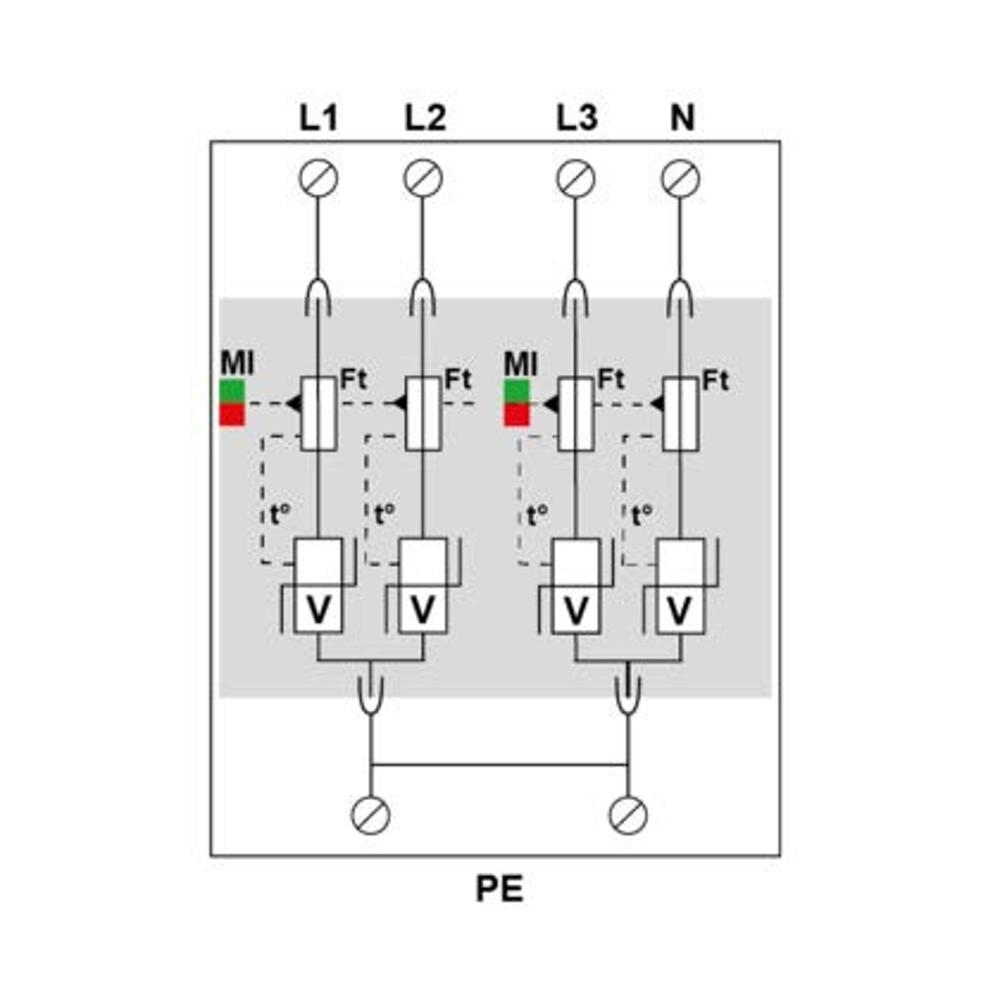

• Схема подключения: 4+0 (L1/PE, L2/PE, L3/PE, N/PE)
• Номинаное напряжение сети: 230/400 В, 3 фазы
• Макс. рабочее напряжение Uc: 275 В перем. тока
• Номинальный ток разряда In (8/20 мкс): 5 кА
• Максимальный ток разряда Imax (8/20 мкс): 15 кА
• Суммарный ток разряда Itotal: 60 кА
• Уровень защиты Up (L/N): 0.9 кВ
• Уровень защиты Up (N/PE): 1.5 кВ
• Допустимый ток короткого замыкания Isccr: 10 000 А
• Сечение подключаемых проводов: L/N: 1.5-10 мм² (до 16 мм²), PE: 2.5-25 мм² (до 35 мм²)
• Диапазон рабочих температур: от -40°C до +85°C
• Степень защиты корпуса: IP20
• Стандарты и сертификация: IEC 61643-11, EN 61643-11, UL1449 изд.4, ГОСТ Р 51992-2011, KEMA, ЕАС.
