Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC15C-31-275 (артикул 821620212) представляет собой компактный трехфазный ограничитель перенапряжений типа 2 (или 3), предназначенный для защиты электрооборудования в распределительных щитах жилых, коммерческих и промышленных объектов от разрушительного воздействия грозовых разрядов и коммутационных помех. Основная функция устройства — ограничение перенапряжений до безопасного уровня путем отвода импульсного тока в землю, обеспечивая надежную работу подключенной техники и предотвращая ее выход из строя.

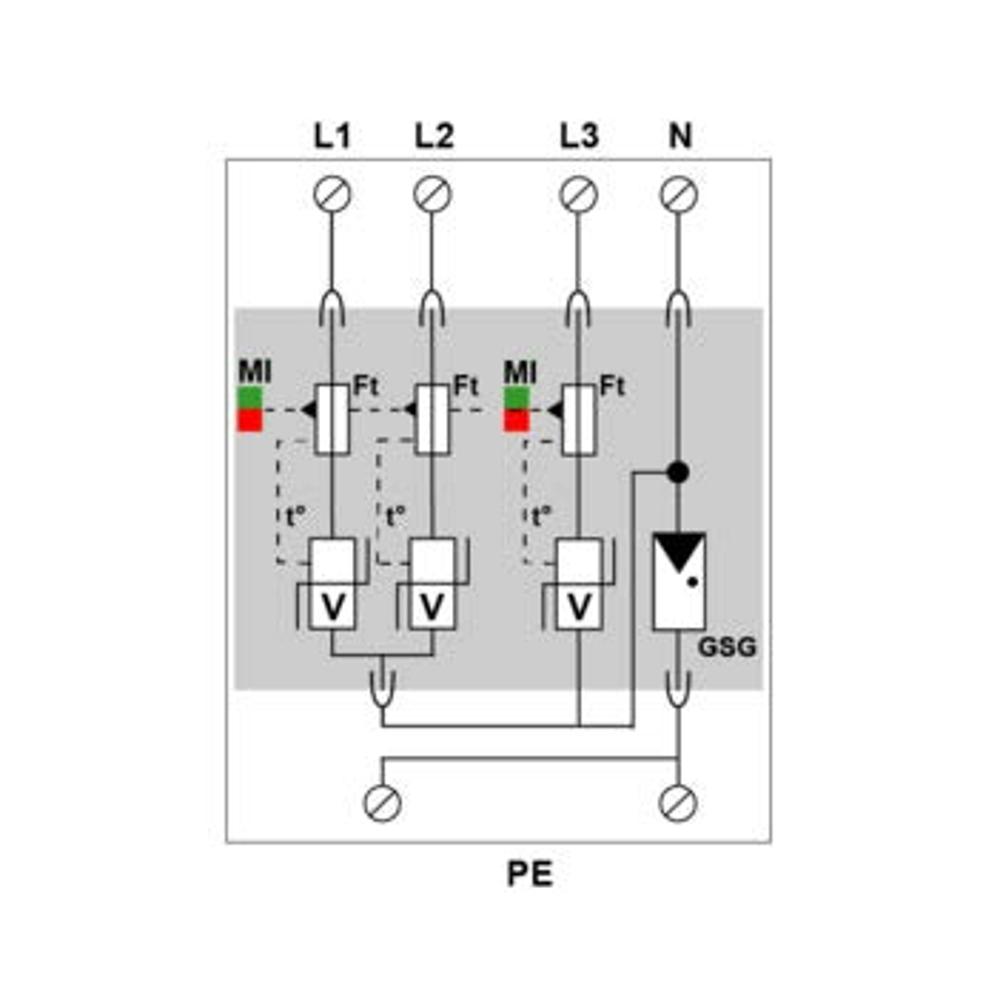

УЗИП CITEL DAC15C-31-275 построен на базе мощных варисторов (V) и газового разрядника (GSG), что обеспечивает высокую эффективность отвода импульсных токов. Принцип работы основан на схеме подключения "3+1" (L1, L2, L3 к N и N к PE), которая обеспечивает защиту как в общем, так и в дифференциальном режиме. Устройство оснащено сменными модулями, что упрощает его обслуживание и восстановление после срабатывания. Благодаря компактному корпусу шириной 2 модуля (TE) по стандарту DIN43880, устройство легко монтируется на симметричную DIN-рейку 35 мм. УЗИП совместимо с системами заземления TT-TN и рассчитано на работу в трехфазных сетях 230/400 В с максимальным рабочим напряжением 275 В переменного тока.
Области применения
- Защита распределительных щитов в жилых многоквартирных и частных домах.
- Обеспечение безопасности электроустановок в офисных и административных зданиях.
- Защита промышленного оборудования, систем автоматизации и управления.
- Применение в телекоммуникационных узлах и серверных помещениях для защиты сетевого оборудования.
- Установка в системах наружного освещения и рекламных конструкциях.
Ключевые особенности

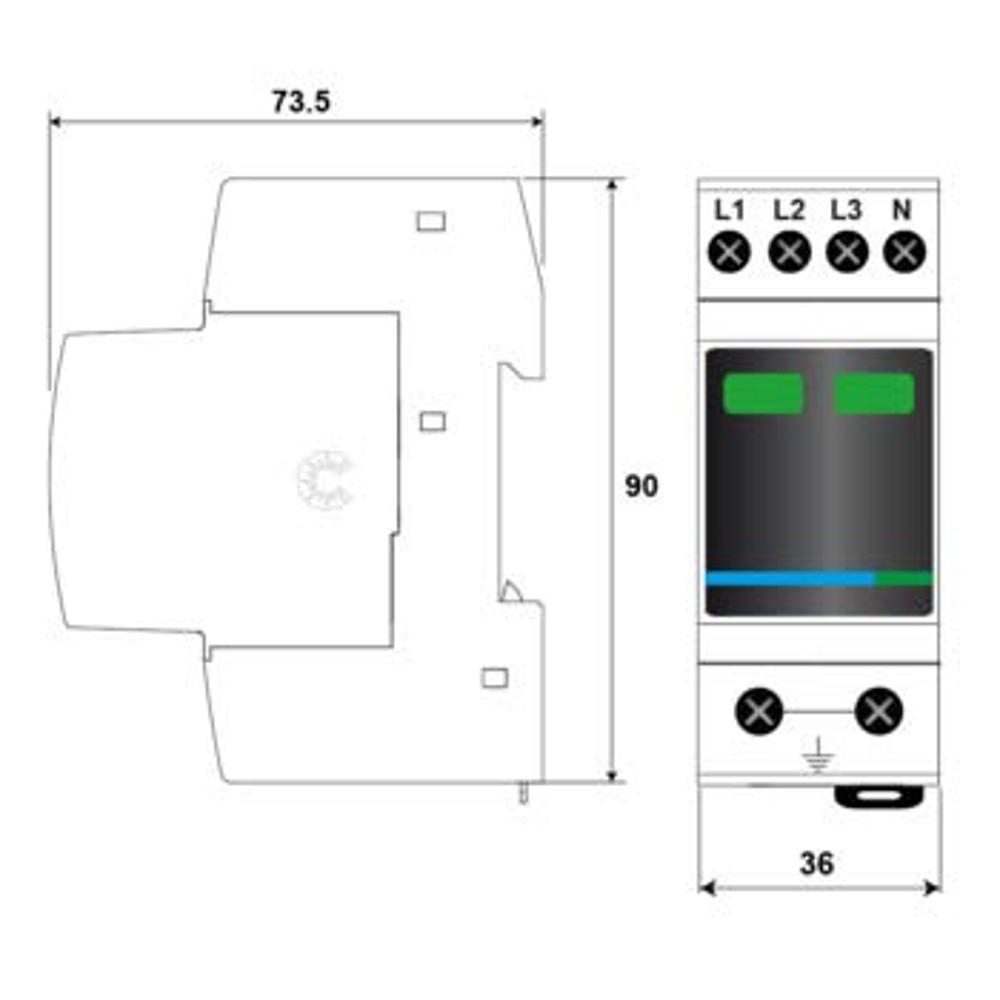

- Компактный трехфазный УЗИП с конфигурацией (3+1) и шириной всего 2 модуля (36 мм).
- Высокая пропускная способность: номинальный ток разряда 5 кА и максимальный ток 15 кА на фазу.
- Сменные модули для быстрого восстановления работоспособности без замены всего устройства.
- Визуальная индикация состояния: механический индикатор (зеленый/красный) на каждом модуле для контроля исправности.
- Возможность установки дистанционной сигнализации (опционально, для моделей с индексом "S") для мониторинга состояния на удаленном пульте.
Технические характеристики
- Тип УЗИП: Тип 2 (или 3) по IEC 61643-11 / EN 61643-11.
- Схема подключения: 3+1 (L1, L2, L3 к N, N к PE).
- Максимальное рабочее напряжение (Uc): 275 В AC.
- Номинальный ток разряда (In): 5 кА (8/20 мкс).
- Максимальный ток разряда (Imax): 15 кА (8/20 мкс).
- Суммарный ток разряда (Itotal): 40 кА.
- Уровень защиты (Up L/N): 0.9 кВ.
- Уровень защиты (Up N/PE): 1.5 кВ.
- Допустимый ток короткого замыкания (Isccr): 10000 A.
- Степень защиты корпуса: IP20.
- Диапазон рабочих температур: от -40°C до +85°C.
