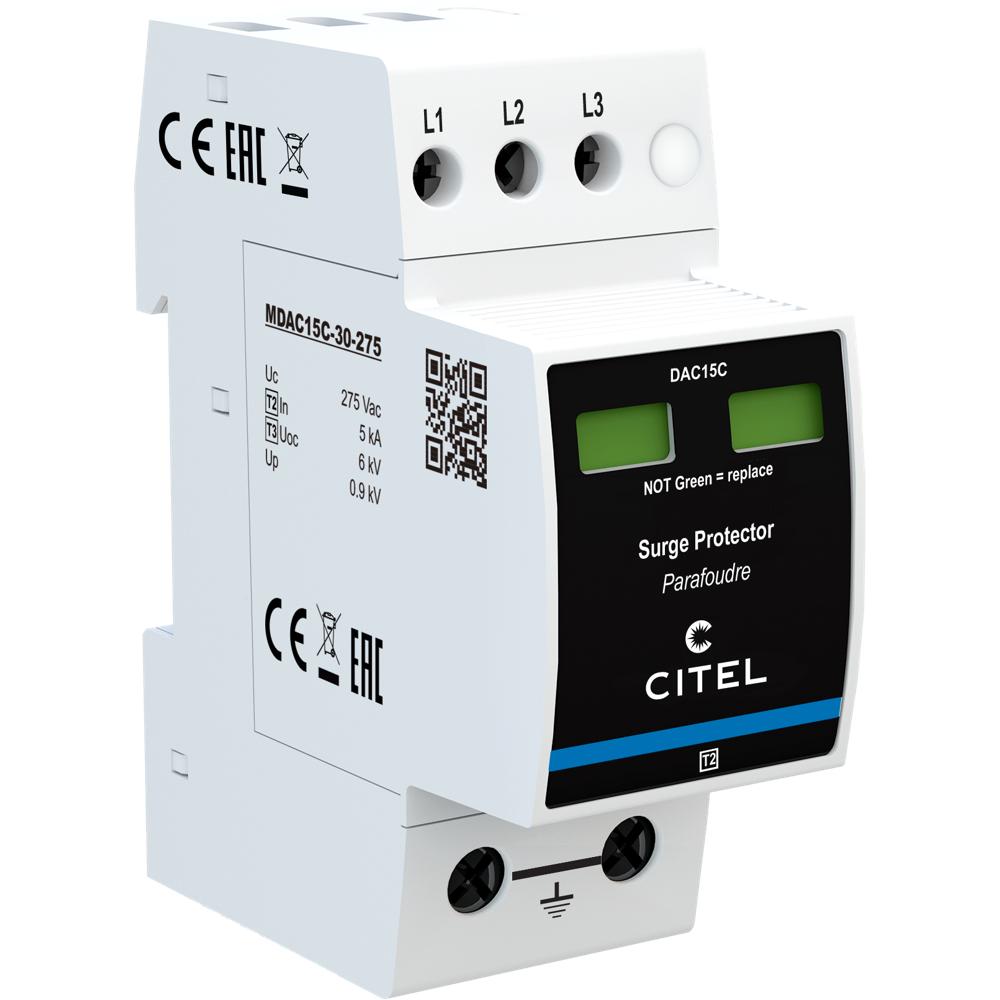

Устройство защиты от импульсных перенапряжений CITEL DAC15C-30-275 (артикул 821610213) — это компактный трёхфазный УЗИП типа 2 (или 3), предназначенный для защиты электрооборудования от импульсных перенапряжений и грозовых разрядов в сетях переменного тока 230/400 В с системой заземления TN. Устройство обеспечивает надёжную защиту по схеме (3+0) в режиме L/PE, ограничивая опасные перенапряжения до безопасного уровня и предотвращая повреждение чувствительной электроники, бытовой техники и промышленного оборудования.

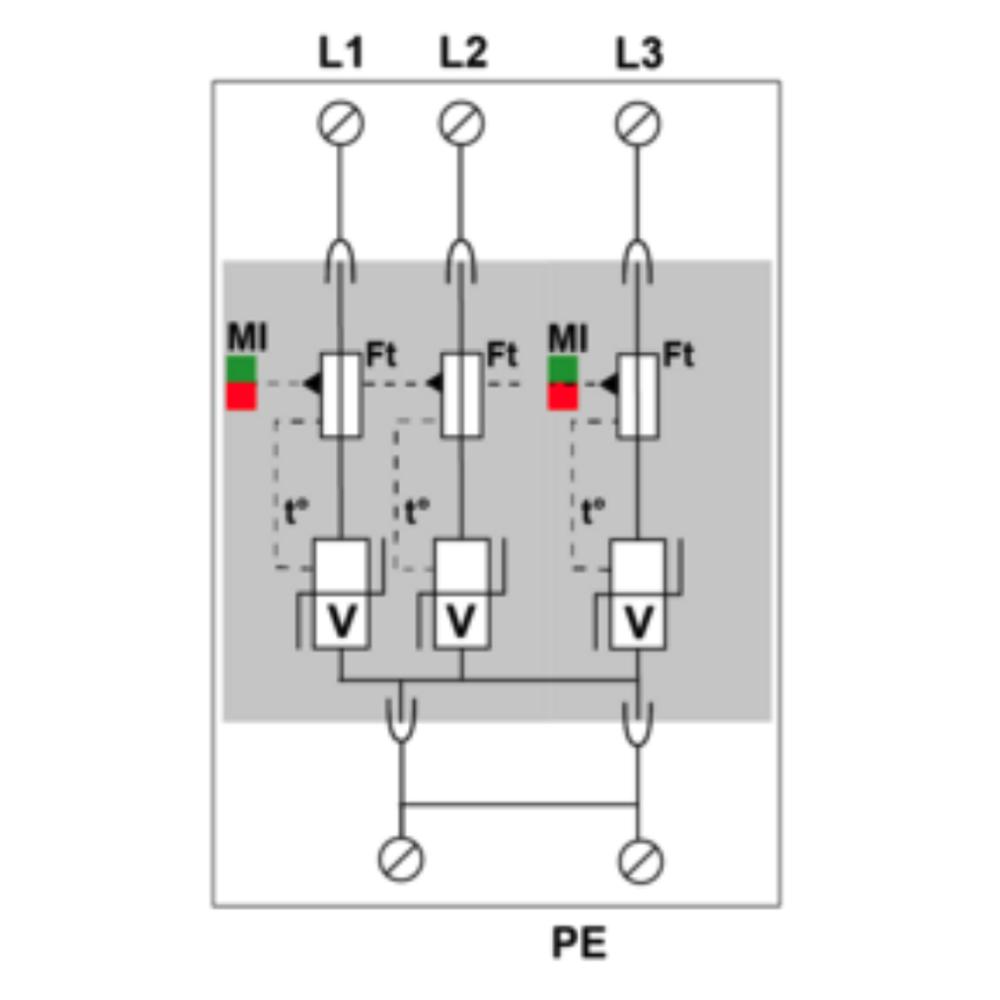

В основе работы устройства лежит высокоэнергетический варистор (V), который мгновенно реагирует на превышение допустимого напряжения и отводит избыточную энергию на заземление. Встроенная система термического отключения (Ft) с двумя механическими индикаторами (MI) обеспечивает безопасное отключение модуля при перегреве или исчерпании ресурса, а сменная конструкция корпуса позволяет быстро заменить отработавший модуль MDAC15C-30-275 без демонтажа всего устройства. Монтаж осуществляется на стандартную симметричную DIN-рейку 35 мм (EN 60715), подключение — винтовыми зажимами сечением 1,5–10 мм² для L/N и 2,5–25 мм² для PE. Устройство совместимо с сетями 230/400 В, соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449, а для дистанционной сигнализации отключения предусмотрена опция DAC15CS-30-275 с выходом на перекидной контакт.
Области применения
- Защита вводных распределительных щитов жилых, офисных и административных зданий
- Защита промышленного оборудования и систем автоматизации на объектах с трёхфазной сетью 230/400 В
- Защита телекоммуникационного и IT-оборудования, серверных и дата-центров
- Защита систем освещения, отопления, вентиляции и кондиционирования (HVAC)
- Применение в качестве второй ступени защиты совместно с УЗИП типа 1 на вводе
Ключевые особенности
- Компактный трёхфазный УЗИП типа 2 (или 3) со схемой защиты (3+0)
- Сменные модули с возможностью быстрой замены без демонтажа корпуса
- Два механических индикатора отключения для визуального контроля состояния
- Встроенная система термического отключения для безопасной эксплуатации
- Опциональная дистанционная сигнализация (модель DAC15CS-30-275)
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230/400 В, конфигурация нейтрали TN
- Макс. AC рабочее напряжение (Uc): 275 Vac
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 15 кА
- Максимальный общий ток разряда (Imax Total): 60 кА
- Уровень защиты L/PE @ In (8/20 мкс): 1,2 кВ
- Уровень защиты N/PE @ In (8/20 мкс): 0,9 кВ
- Испытание комбинированной волной IEC 61643-11 (Uoc): 10 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Технология: варистор, конфигурация 3-фазная
- Подключение: винтовые зажимы 1,5–10 мм² (L/N), 2,5–25 мм² (PE)

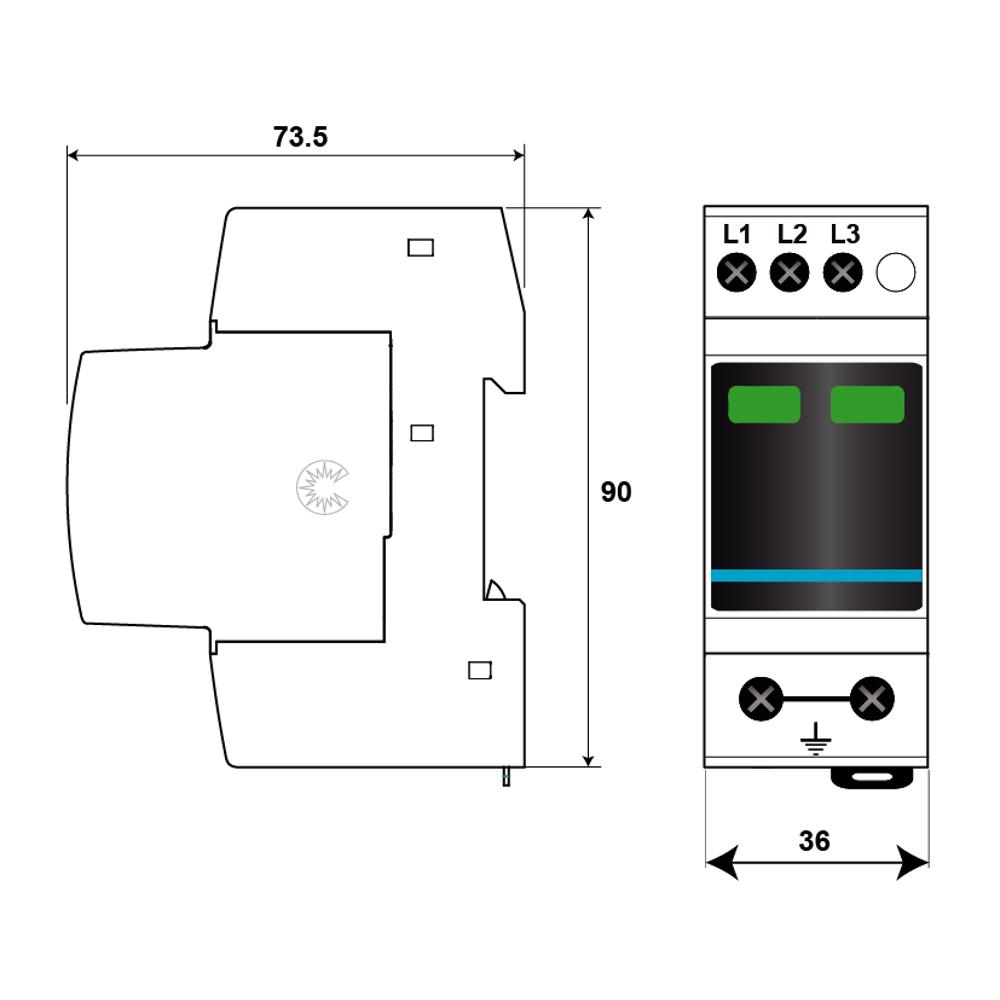

- Монтаж: DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0, степень защиты IP20
- Рабочая температура: от -40 до +85 °C
- Модуль замены: MDAC15C-30-275
- Сопряжённые устройства: УЗО типа «S» или замедленный, предохранитель 20–125 А (gG)
- Вес: 0,219 кг
