Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC15C-20-275 (артикул 821610211) представляет собой компактный однофазный ограничитель перенапряжений, предназначенный для защиты электрооборудования в жилых, коммерческих и промышленных объектах. Данная модель относится к типу 2 (или 3) согласно стандартам IEC 61643-11 и EN 61643-11, что позволяет ей эффективно отводить импульсные токи, возникающие в результате ударов молнии или коммутационных процессов в сети. Устройство обеспечивает защиту как в общем, так и в дифференциальном режиме (между фазой и нейтралью, нейтралью и землей), гарантируя надежное подавление перенапряжений для подключенного оборудования.

УЗИП CITEL DAC15C-20-275 построено на базе мощного варистора (V), что обеспечивает высокую эффективность и долговечность. Принцип работы основан на шунтировании импульсного тока на землю при превышении порогового напряжения, после чего устройство автоматически возвращается в исходное состояние. Модель рассчитана на работу в сетях с системой заземления TN и конфигурацией нейтрали TT-TN. Подключение осуществляется по схеме (2+0) — L/PE и N/PE, что позволяет защитить как фазный, так и нейтральный проводники. Устройство оснащено сменным модулем, что упрощает обслуживание, и может быть дооснащено опциональной дистанционной сигнализацией (модификация DAC15CS).

Области применения

• Защита распределительных щитов в жилых домах и квартирах.
• Обеспечение безопасности электронных систем в офисных зданиях (компьютерная техника, серверы).
• Защита промышленного оборудования, систем автоматизации и управления.
• Применение в телекоммуникационных узлах и центрах обработки данных.
• Установка в системах освещения и климатического оборудования.

Ключевые особенности

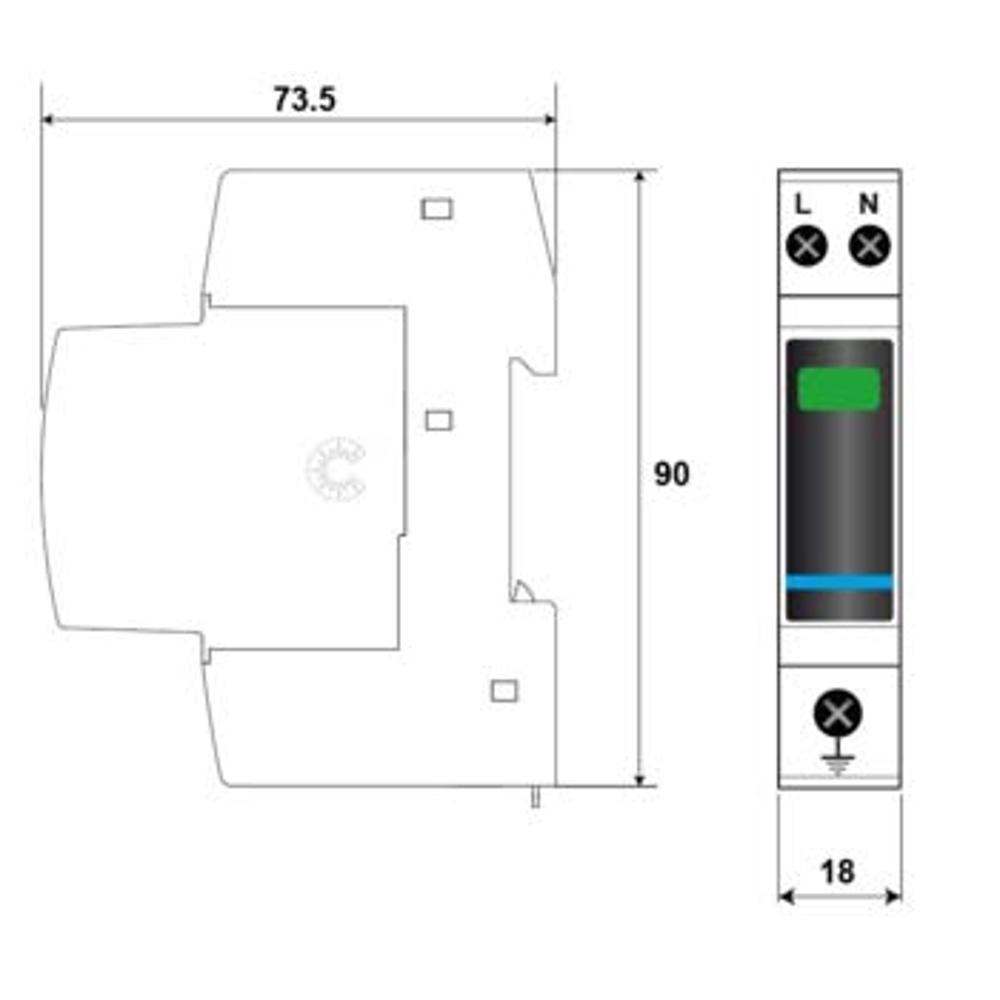

• Компактный дизайн: Занимает всего 1 модуль (1 TE) на DIN-рейке, что экономит место в щите.
• Сменный модуль: Позволяет быстро заменить отработавший элемент без демонтажа всего устройства.
• Высокая отключающая способность: Максимальный ток разряда (Imax) до 15 кА и номинальный ток (In) 5 кА.
• Визуальная индикация: Механический индикатор (зеленый/красный) наглядно показывает состояние устройства.
• Термическая защита: Встроенный терморазмыкатель отключает модуль при перегреве, обеспечивая безопасный режим.

Технические характеристики

• Тип УЗИП: Тип 2 / Тип 3 (согласно IEC 61643-11)
• Максимальное рабочее напряжение (Uc): 275 В AC
• Номинальный ток разряда (In): 5 кА (8/20 мкс)
• Максимальный ток разряда (Imax): 15 кА (8/20 мкс)
• Суммарный ток разряда (Itotal): 30 кА
• Уровень защиты (Up) L/N: 1.0 кВ; N/PE: 1.5 кВ
• Испытание комбинированной волной (Uoc): 10 кВ (Класс III)
• Допустимый ток короткого замыкания (Isccr): 10 000 A
• Конфигурация подключения: (2+0) — L/PE и N/PE
• Диапазон рабочих температур: от -40°C до +85°C
