Устройство защиты от импульсных перенапряжений CITEL DAC15C-11-275 (артикул 821620211) — это компактный однофазный ограничитель перенапряжений типа 2 (или 3), предназначенный для защиты электрооборудования и электроустановок от опасных импульсных перенапряжений, возникающих в результате грозовых разрядов, коммутационных процессов и других переходных явлений в сети переменного тока. Устройство обеспечивает надёжное ограничение перенапряжений в сетях 230/400 В с системами заземления TT и TN, защищая как фазные проводники (L/PE), так и нейтраль (N/PE), что делает его эффективным решением для комплексной защиты однофазных потребителей.

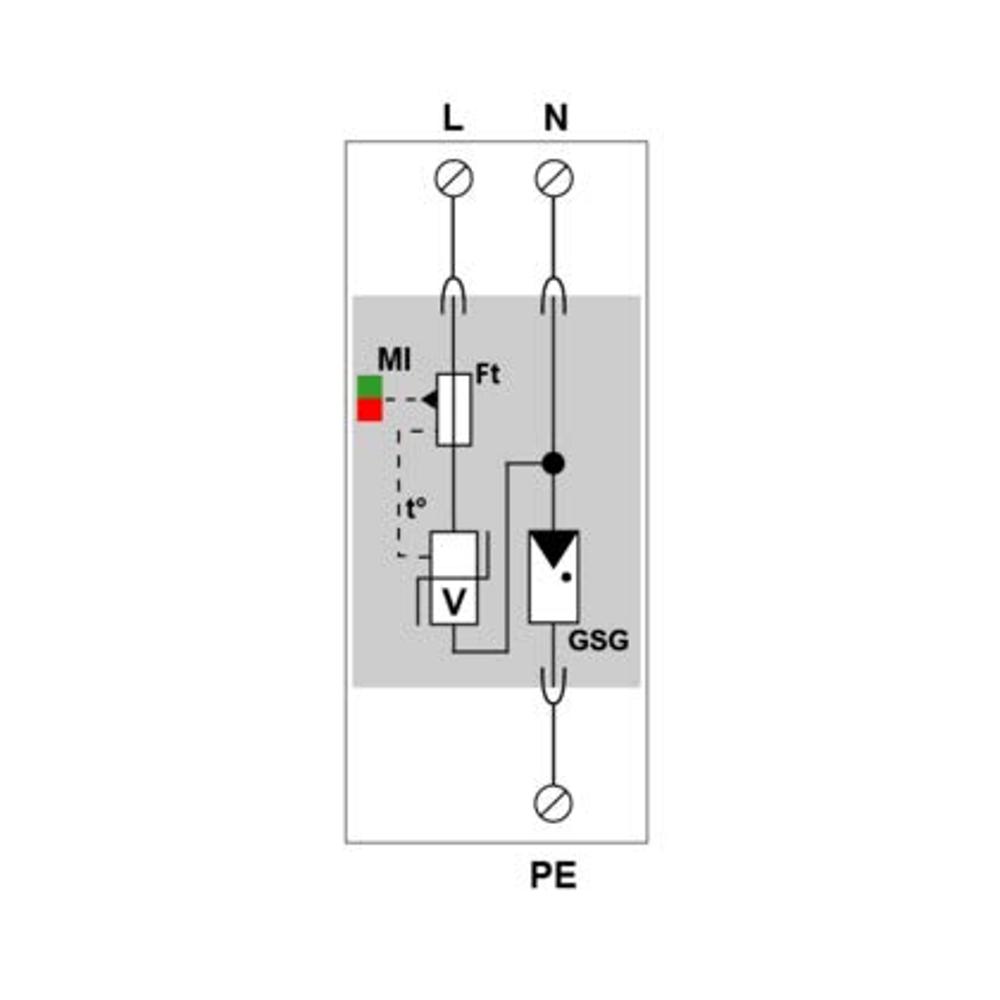

В основе работы УЗИП CITEL DAC15C-11-275 лежит комбинированная технология, объединяющая высокоэнергетический металлооксидный варистор и специальный газовый разрядник, дополненные внутренним терморазмыкателем и системой термического отключения. При возникновении импульсного перенапряжения устройство мгновенно ограничивает его до безопасного уровня (Up L/N = 1 кВ, Up N/PE = 1,5 кВ), отводя избыточную энергию в заземление. Номинальный ток разряда In составляет 5 кА, максимальный ток разряда Imax — 15 кА на полюс (суммарно до 30 кА), что обеспечивает надёжную защиту при типовых грозовых и коммутационных воздействиях. Устройство выполнено в корпусе со сменными модулями (замена — MDAC15C-11-275), оснащено механическим индикатором отключения и поддерживает опциональную дистанционную сигнализацию через перекидной контакт (версия DAC15CS-11-275). Монтаж осуществляется на стандартную симметричную DIN-рейку 35 мм (DIN 60715), подключение — винтовыми зажимами сечением 1,5–10 мм² для L/N и 2,5–25 мм² для PE. Устройство совместимо с сетями 230/400 В (TT-TN), соответствует стандартам EN 61643-11, IEC 61643-11 и UL1449 изд. 4, имеет сертификацию KEMA и EAC. Для корректной работы рекомендуется установка последовательно с УЗИП плавкого предохранителя типа gG номиналом от 20 А до 125 А, а при наличии УЗО — использование устройства типа «S» или замедленного срабатывания.
Области применения
- Защита однофазных вводов в квартирах, частных домах и офисах от грозовых и коммутационных перенапряжений
- Защита распределительных щитов и электрощитового оборудования в системах TT и TN
- Защита бытовой техники, компьютерного и телекоммуникационного оборудования, систем «умный дом»
- Применение в промышленных и коммерческих электроустановках для защиты ответственных потребителей
- Использование в составе многоступенчатых систем защиты (координация с УЗИП типа 1 и типа 3)
Ключевые особенности
- Компактный однофазный корпус со сменными модулями — упрощает обслуживание и снижает затраты на замену
- Комбинированная технология: металлооксидный варистор + газовый разрядник для эффективного ограничения перенапряжений
- Защита в общем и дифференциальном режимах (L/PE и N/PE)
- Визуальный механический индикатор отключения и возможность дистанционной сигнализации (опция)
- Соответствие международным стандартам EN 61643-11, IEC 61643-11, UL1449 изд. 4; сертификация KEMA и EAC
Технические характеристики
- Тип УЗИП (по IEC): 2 (или 3)
- Сеть: 230/400 В; конфигурация нейтрали: TT-TN
- Макс. AC рабочее напряжение (Uc): 275 В AC
- Номинальный ток разряда (In, 15 × 8/20 мкс): 5 кА
- Макс. ток разряда (Imax, 8/20 мкс на полюс): 15 кА; суммарный (Imax Total): 30 кА
- Уровень защиты (Up L/N @ In): 1 кВ; (Up N/PE @ In): 1,5 кВ
- Испытание комбинированной волной (Uoc, Class III): 10 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Технология: металлооксидный варистор + газовый разрядник; внутренний терморазмыкатель

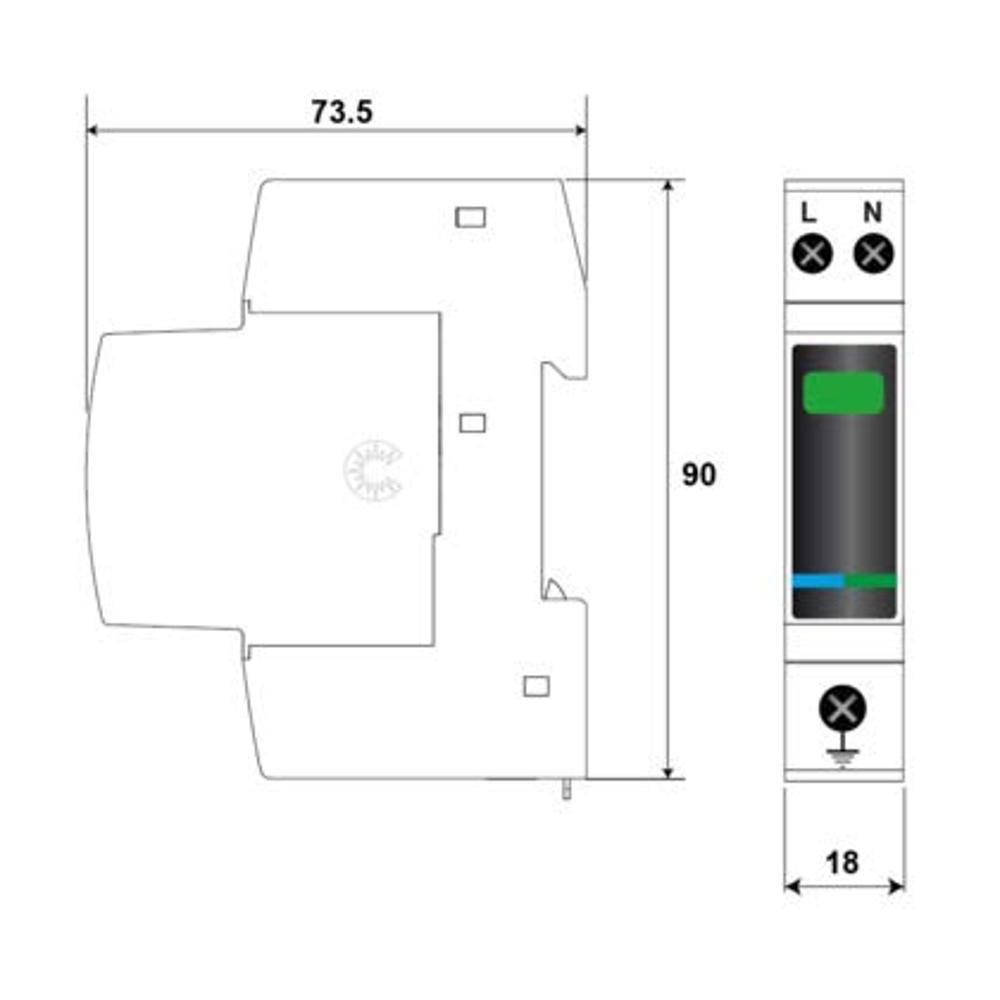

- Подключение: винтовые зажимы 1,5–10 мм² (L/N), 2,5–25 мм² (PE); монтаж на DIN-рейку 35 мм
- Рабочая температура: −40…+85 °C; степень защиты: IP20; материал корпуса: термопластик UL94 V-0
- Сменный модуль: MDAC15C-11-275; дистанционная сигнализация: опция DAC15CS-11-275 (250 В / 0,5 А AC; 30 В / 3 А DC)
- Сопряжённые устройства: плавкий предохранитель 20–125 А тип gG; УЗО типа «S» или замедленное
