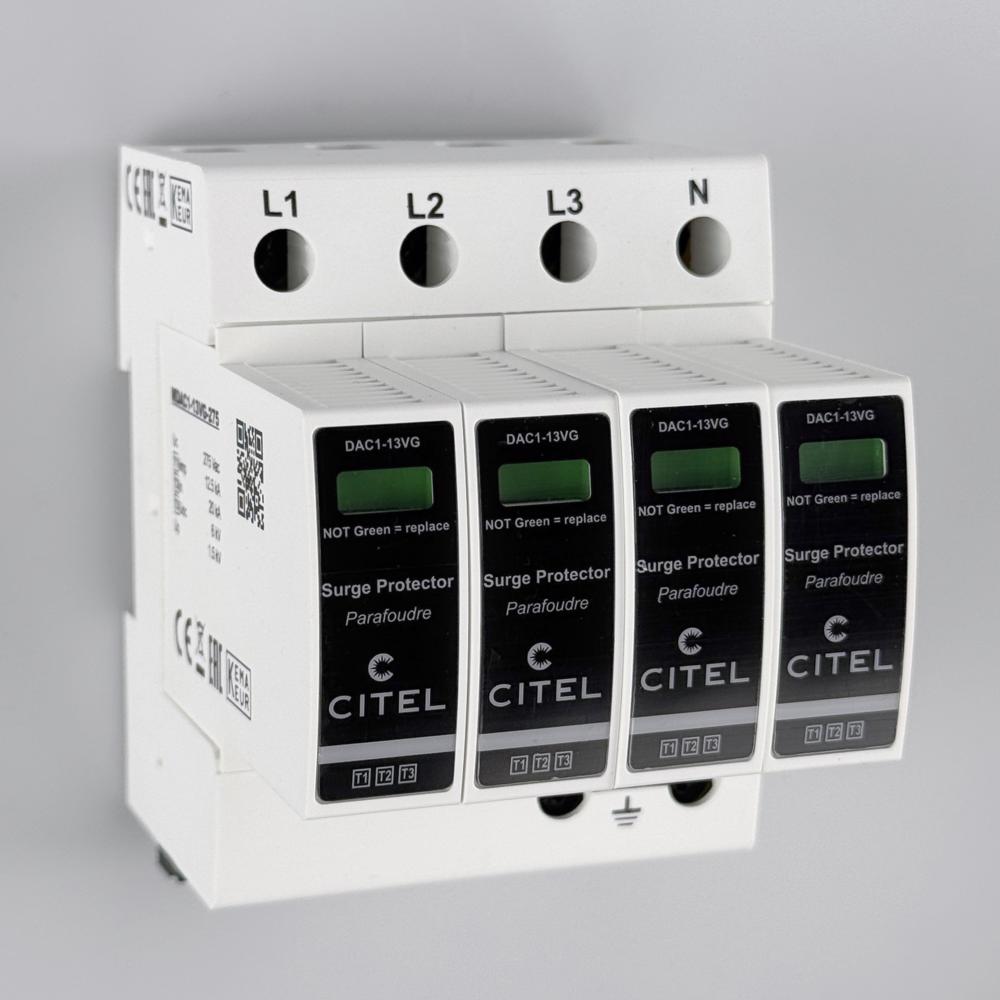

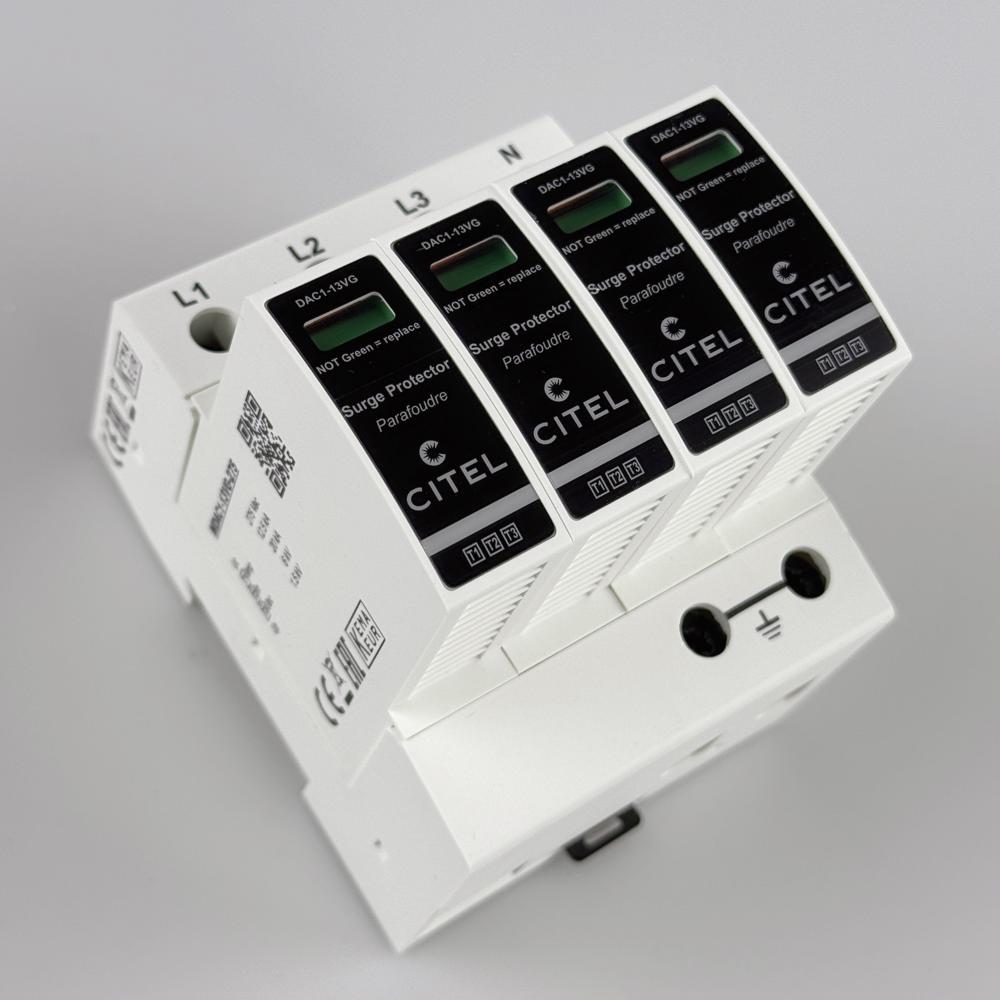

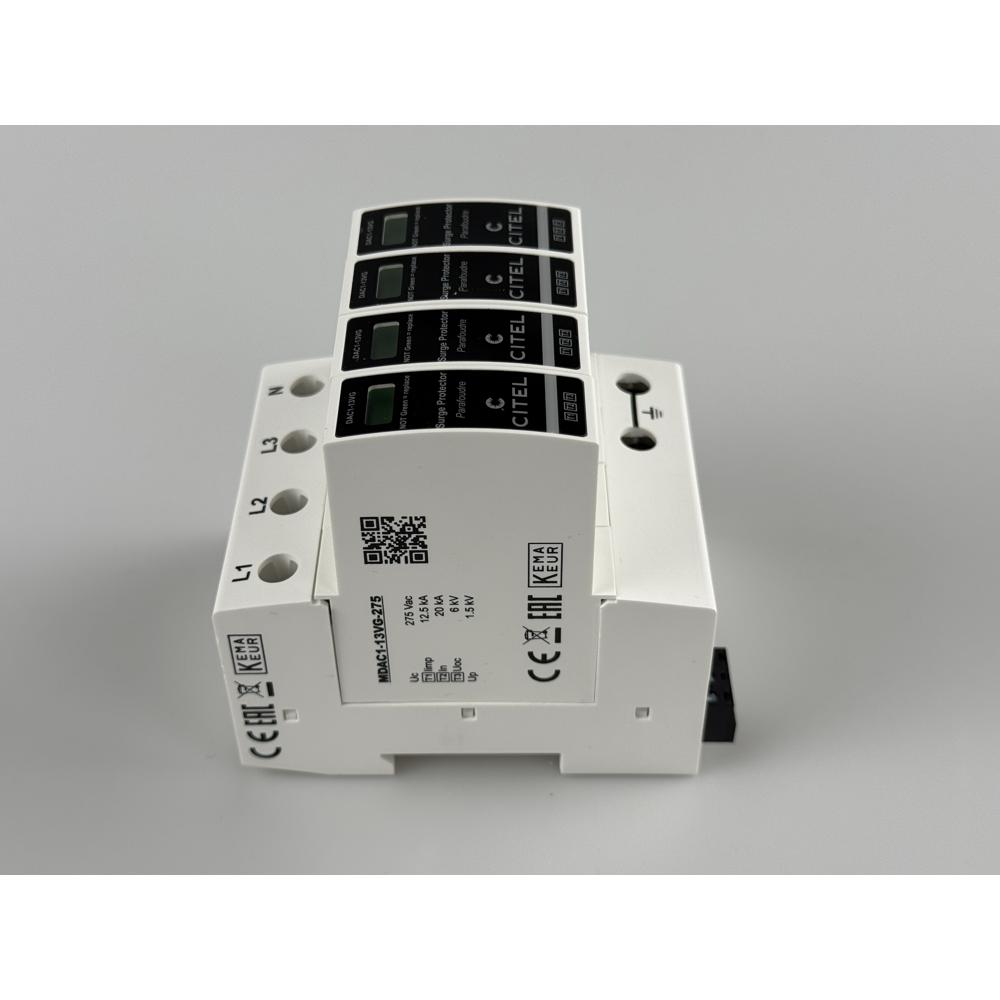

Устройство защиты от импульсных перенапряжений CITEL DAC1-13VGS-40-275 представляет собой современное и надежное решение для комплексной защиты электрических сетей переменного тока от разрушительных последствий грозовых и коммутационных перенапряжений. Это комбинированное устройство, объединяющее в одном корпусе функции УЗИП Типа 1 (защита от прямых ударов молнии), Типа 2 (распределение энергии вторичных импульсов) и Типа 3 (тонкая защита конечного оборудования), что делает его универсальным выбором для организации многоуровневой системы защиты. Благодаря высокой стойкости к импульсным токам и съемной модульной конструкции, оно обеспечивает долговременную безопасность электроустановки и простоту обслуживания.

В основе устройства лежит запатентованная VG™-технология, которая интегрирует мощный варистор (V) и мощный газовый разрядник (GSG) в единую защитную цепь. При возникновении импульса перенапряжения газовый разрядник быстро срабатывает, отводя основную энергию, а варистор обеспечивает низкий уровень остаточного напряжения. Такая схема гарантирует высокую энергоемкость и отличные защитные характеристики. УЗИП специально оптимизировано для работы в условиях кратковременных перенапряжений (TOV) в сети, что повышает его надежность и срок службы. Оно предназначено для установки во вводно-распределительных устройствах (ВРУ, ГРЩ) зданий и сооружений, где требуется максимальная устойчивость к мощным импульсным воздействиям.

Области применения

• Вводные распределительные щиты (ВРУ, АВР) жилых, коммерческих и промышленных зданий.
• Главные распределительные щиты (ГРЩ) на объектах инфраструктуры.
• Защита электроустановок в зданиях, оборудованных внешней системой молниезащиты (тип 1 по ГОСТ Р МЭК 61643-1-2020).
• Объекты с протяженными воздушными линиями электропередачи, подверженными повышенной грозовой опасности.
• Промышленные предприятия, серверные и телекоммуникационные центры, где требуется бесперебойная работа оборудования.
• Административные и общественные здания для защиты жизненно важных систем (пожарная сигнализация, ОВК, лифты).
• Медицинские учреждения для обеспечения безопасности чувствительного диагностического и лечебного оборудования.

Ключевые особенности

• Комбинированная защита Тип 1+2+3 AC в одном устройстве для создания полноценной каскадной системы.
• VG™-технология от CITEL: гибридная схема на основе варистора и газового разрядника для высокой энергоемкости и низкого уровня защиты.
• Высокая стойкость к импульсу молнии: Iimp 12.5 кА (10/350 мкс) на полюс и удельная энергия 40 кДж/Ом.
• Съемные защитные модули для каждой фазы, позволяющие быстро и безопасно проводить замену без отключения всей шины.
• Оптимизация под TOV (кратковременное перенапряжение): выдерживает 440 В в течение 120 минут, что предотвращает ложные срабатывания и повреждения при нештатных ситуациях в сети.
• Встроенные средства индикации и сигнализации: механический индикатор состояния (зеленый/красный) и опция дистанционной сигнализации через перекидной контакт (исполнение с литерой "S" в артикуле).
• Полное соответствие международным стандартам: EN/IEC 61643-11, UL1449 изд.4 и ГОСТ Р 51992-2011 (EAC).

Технические характеристики

• Максимальное непрерывное рабочее напряжение Uc: 275 В переменного тока
• Номинальный ток разряда In (8/20 мкс): 20 кА
• Максимальный ток разряда Imax (8/20 мкс): 50 кА
• Импульсный ток молнии Iimp (10/350 мкс): 12.5 кА на полюс
• Уровень защиты Up (при In): ≤ 1.5 кВ
• Остаточное напряжение Up-5кА (при 5 кА 8/20 мкс): ≤ 0.7 кВ
• Допустимый ток короткого замыкания Isccr: 50 000 А
• Временное перенапряжение TOV (5 сек): 335 В (выдерживает)
• Временное перенапряжение TOV (120 мин): 440 В (выдерживает)
• Сопутствующие устройства защиты: внутренний терморазмыкатель, внешний плавкий предохранитель 125A-315A gG или SFD-13
• Способ монтажа: на симметричную DIN-рейку 35 мм (1TE по DIN43880)
• Диапазон рабочих температур: от -40°C до +85°C
• Степень защиты корпуса: IP20
• Сечение подключаемых проводников: 2.5 - 25 мм² (35 мм² для негибких)
