УЗИП переменного тока серии DAC

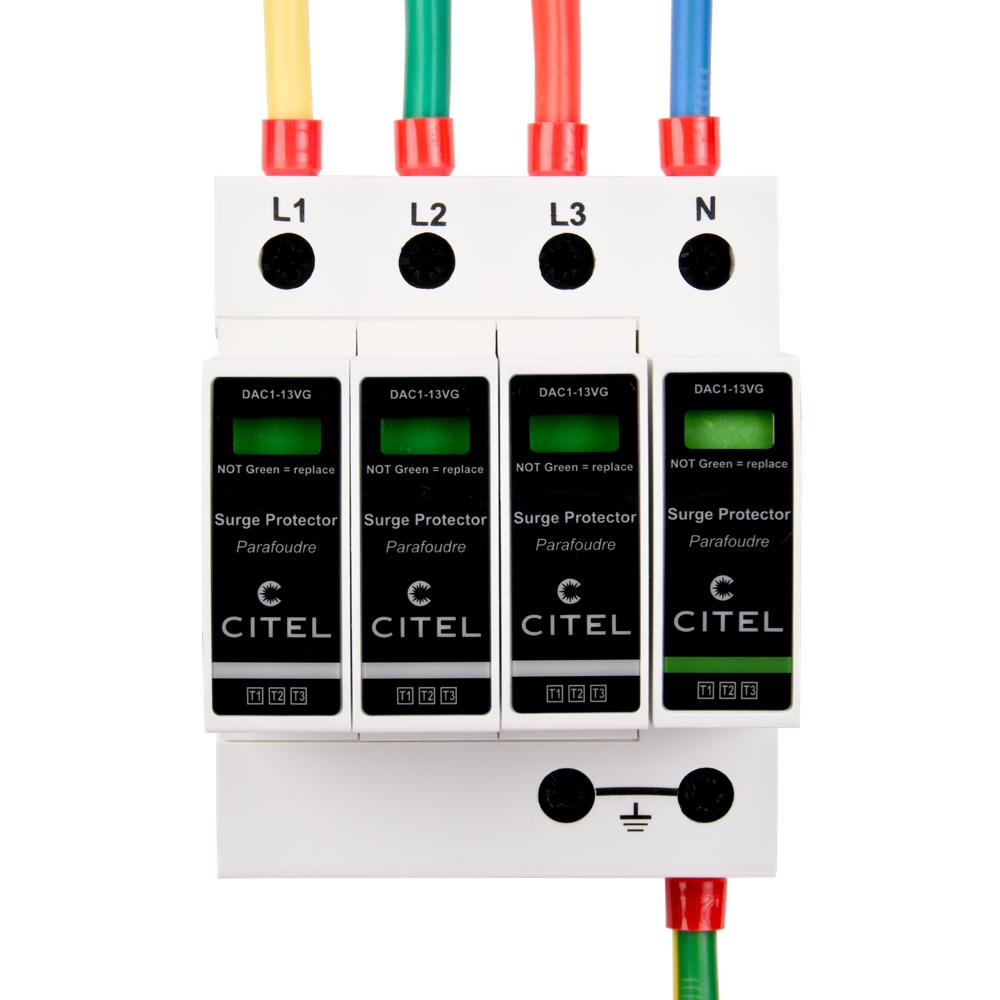

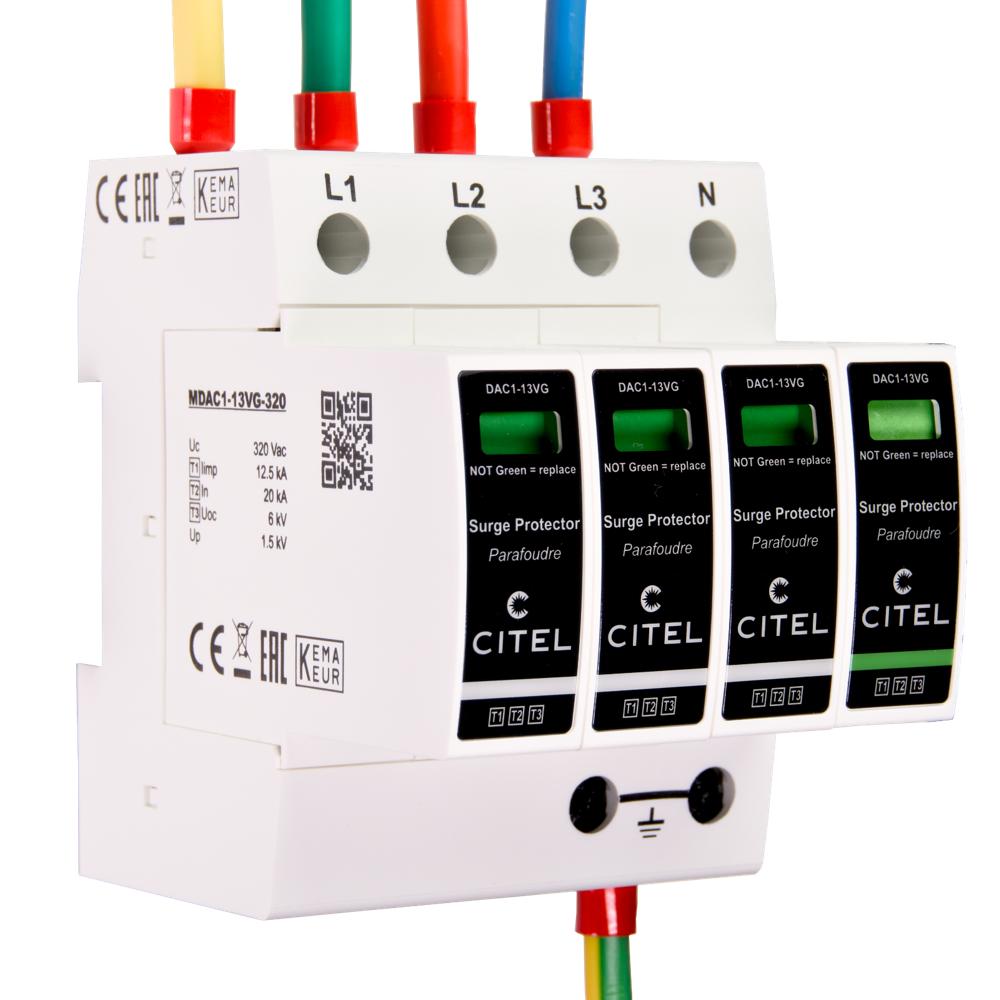

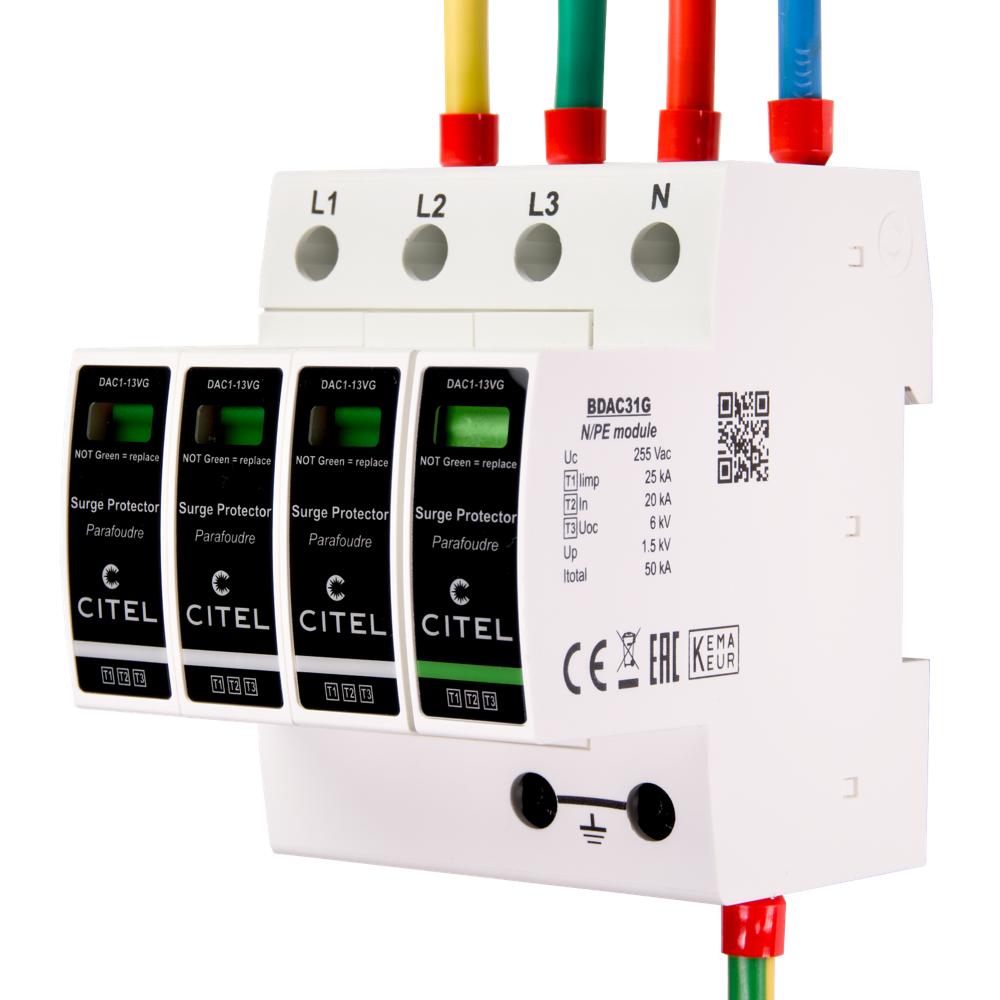

Устройство защиты от импульсных перенапряжений УЗИП CITEL DAC1-13VGS-31-320 (821730344)

Артикул: 821730344
Цена товара:
30 413 ₽
Общая цена:
30 413 ₽
Купить на ВсеИнструменты.ру Купить на OZON
Срок поставки: 3-5 недель

Опции

Защита УЗИП

Шинный соединитель

Сменная вставка для УЗИП

Клеммные адаптеры

Краткое описание
Комбинированный УЗИП Типа 1+2+3 для комплексной защиты электрооборудования от грозовых и коммутационных перенапряжений. Гибридная VG™-технология (газовый разрядник + варистор) обеспечивает гашение мощных токов молнии (12.5 кА 10/350 мкс) и низкий уровень защиты (Up ≤1.5 кВ). 4-полюсное исполнение для трёхфазных сетей, съёмные модули, двойная индикация и монтаж на DIN-рейку.

Описание

Устройство защиты от импульсных перенапряжений CITEL DAC1-13VGS-31-320 представляет собой современный комбинированный ограничитель перенапряжений (УЗИП) Типа 1+2+3, предназначенный для комплексной защиты электрооборудования в низковольтных сетях переменного тока. Его основная функция — отвод на землю мощных импульсных токов, вызванных прямыми и непрямыми ударами молнии (Тип 1), а также подавление коммутационных перенапряжений (Типы 2 и 3), обеспечивая максимальную безопасность для дорогостоящей электроники, систем автоматизации и силового оборудования.

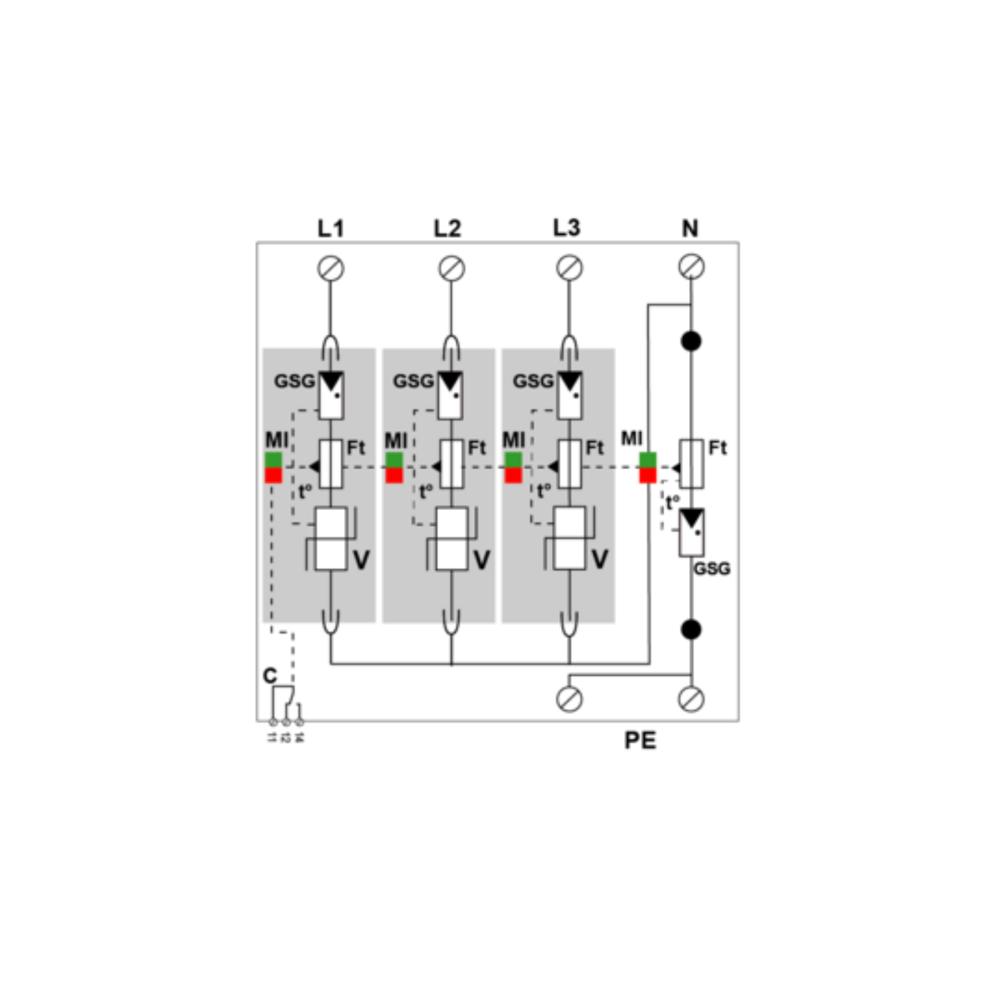

Устройство построено по инновационной VG™-технологии, которая объединяет в одном модуле мощный газовый разрядник (GSG) и варистор (V). Это позволяет эффективно гасить токи молнии с формой волны 10/350 мкс и обеспечивать низкий уровень остаточного напряжения. Модель имеет схему подключения (3+1) и является 4-полюсной, что делает её оптимальным решением для трёхфазных сетей с системами заземления TT и TNS. Конструкция включает съёмные модули на каждую фазу, что упрощает обслуживание и замену. УЗИП оснащён визуальной и дистанционной сигнализацией состояния, а также оптимизирован для стойкости к кратковременным перенапряжениям (TOV).

Области применения

  • Вводно-распределительные устройства (ВРУ, ГРЩ) жилых, коммерческих и промышленных зданий.
  • Защита систем бесперебойного питания (ИБП), генераторных установок и стабилизаторов напряжения.
  • Обеспечение безопасности чувствительного оборудования: серверных, телекоммуникационных шкафов, станков с ЧПУ.
  • Установка в распределительных щитах объектов с молниезащитой (категории I-II по IEC 62305).
  • Применение в сетях с повышенным риском коммутационных помех: насосные станции, лифтовое оборудование, системы вентиляции.

Ключевые особенности

  • Комбинированная защита: Соответствует требованиям к УЗИП Типа 1, 2 и 3 в одном устройстве.
  • VG™-технология: Гибридная схема на основе газового разрядника и варистора для высокой энергии гашения и низкого напряжения защиты.
  • Съёмные модули: Возможность быстрой замены активных элементов на каждой фазе без демонтажа всего устройства.
  • Двойная индикация: Локальный механический индикатор (зелёный/красный) и контакт для дистанционной сигнализации отключения.
  • Проверенная стойкость: Оптимизированная конструкция для выдерживания кратковременных перенапряжений (TOV) и высокая отключающая способность.

Технические характеристики

  • Артикул производителя: 821730344
  • Тип УЗИП: 1+2+3 (комбинированный)
  • Схема подключения: (3+1)
  • Количество полюсов: 4
  • Максимальное рабочее напряжение (Uc): 320 В перем. тока
  • Номинальный ток разряда (In 8/20 мкс): 20 кА
  • Максимальный ток разряда (Imax 8/20 мкс): 50 кА
  • Импульсный ток молнии (Iimp 10/350 мкс): 12.5 кА на полюс
  • Уровень защиты (Up): ≤ 1.5 кВ
  • Допустимый ток короткого замыкания (Isccr): 50 000 A
  • Способ монтажа: На DIN-рейку 35 мм (1TE)
  • Диапазон рабочих температур: от -40°C до +85°C
  • Стандарты: IEC/EN 61643-11, UL1449 изд.4, ГОСТ Р 51992-2011

Характеристики

Электрические характеристики
Тип УЗИП 1+2+3
Тип напряжения AC
Схема УЗИП 3P+N (3+1)
Система заземления TNS, TT
Uc AC, макс. рабочее напр., В 320
Iimp(10/350), имп. ток на полюс, кА 12.5
In(8/20), номин. ток разряда, кА 20
Imax(8/20), макс. ток разряда, кА 50
Up L/N, напряжение защиты, кВ 1.5
Допустимый ток короткого замыкания, Isccr, А 50000

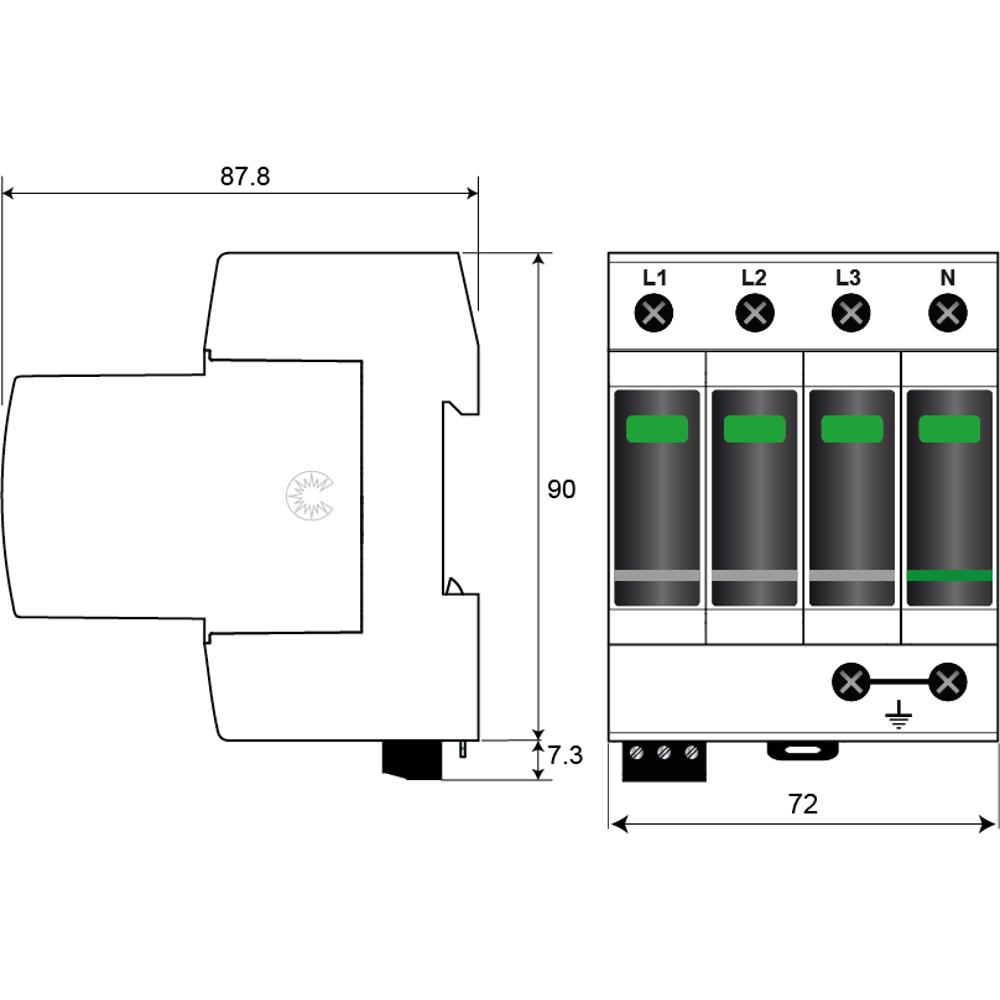

Механические характеристики
Высота, мм 90
Глубина, мм 87.8
Ширина, мм 72
Технология VG (варистор + газовый разрядник)
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности Технология VG
Дистанционная cигнализация да
Стандарты
Производитель CITEL
Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
