Устройство защиты от импульсных перенапряжений УЗИП CITEL DAC1-13VGS-31-275 представляет собой комплексное решение для защиты электрооборудования от разрушительных последствий грозовых и коммутационных перенапряжений в трехфазных сетях переменного тока. Это устройство комбинированного типа (Тип 1+2+3), которое выполняет функции первичной (молниезащита), вторичной (распределительный щит) и тонкой (локальная) защиты, обеспечивая максимальный уровень безопасности для всей электроустановки. Благодаря высокой стойкости к импульсным токам и оптимизации под кратковременные перенапряжения (TOV), данный УЗИП гарантирует надежную работу в самых тяжелых условиях.

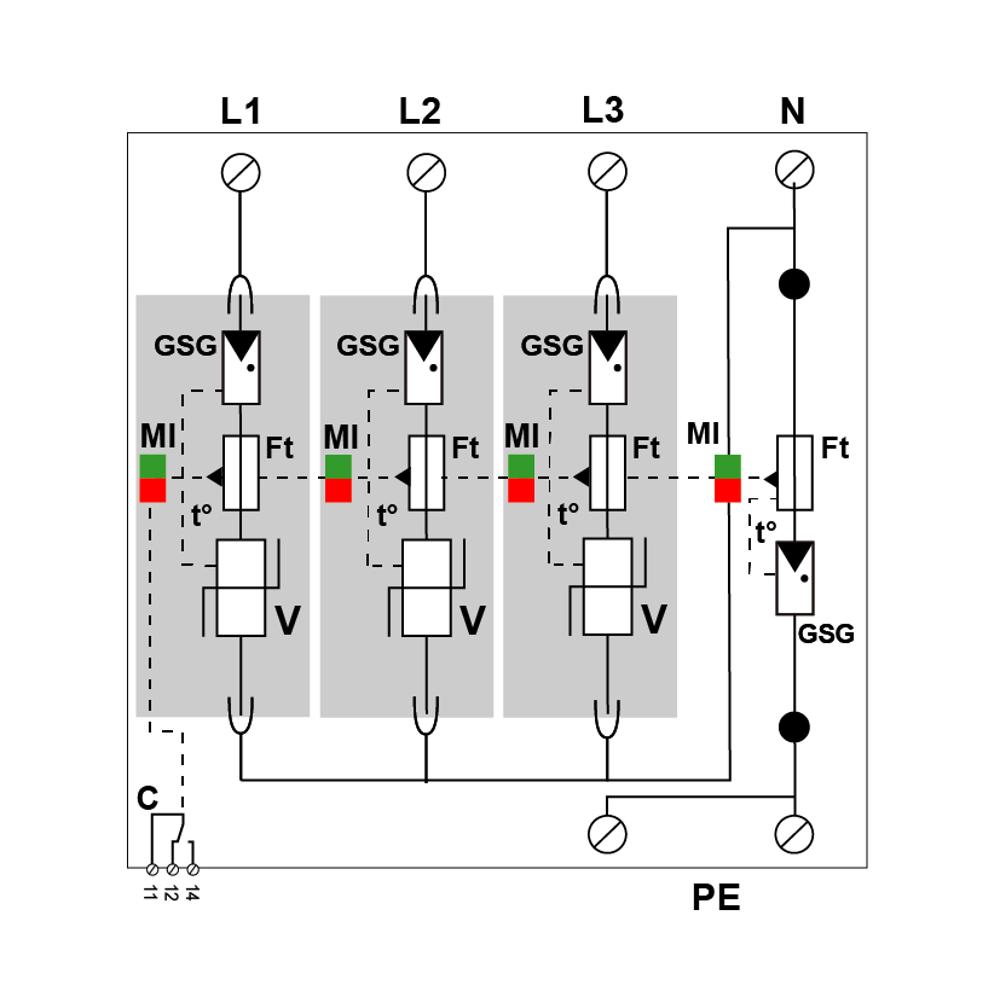

В основе устройства лежит запатентованная VG™-технология, которая объединяет в одном модуле мощный варистор (V) и мощный газовый разрядник (GSG). Такая гибридная схема обеспечивает быстрое срабатывание и отвод значительной энергии импульса. УЗИП предназначен для монтажа на DIN-рейку во вводно-распределительных устройствах и главных распределительных щитах зданий. Он имеет схему подключения (3+1), что делает его идеально подходящим для систем заземления TT и TN-S. Устройство оснащено сменными модулями на каждую фазу, что упрощает обслуживание, и поддерживает функцию дистанционной сигнализации для интеграции в системы мониторинга.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов (ГРЩ) жилых, коммерческих и промышленных зданий.
- Установка на границе зон LPZ 0-1 (ввод в здание) в качестве УЗИП Типа 1 для отвода прямых и непрямых грозовых разрядов.
- Защита чувствительного электрооборудования в трехфазных сетях 230/400 В с системами заземления TT и TN-S.
- Применение в объектах с повышенными требованиями к надежности: медицинские учреждения, центры обработки данных, телекоммуникационные узлы.
- Использование в составе комплексной системы молниезащиты (МЗ) и заземления для обеспечения соответствия нормам ПУЭ и стандартам безопасности.
Ключевые особенности
- Комбинированная защита: УЗИП Тип 1, 2 и 3 в одном устройстве для максимальной каскадной защиты.
- VG™-технология: Гибридная схема на основе варистора и газового разрядника для высокой энергии поглощения и низкого уровня защиты.
- Сменные модули: Возможность быстрой замены защитного модуля на каждой фазе без демонтажа всего устройства.
- Двойная индикация: Локальный механический индикатор состояния (зеленый/красный) и опция дистанционной сигнализации через перекидной контакт.
- Оптимизация под TOV: Повышенная стойкость к кратковременным перенапряжениям в сети, что предотвращает ложные срабатывания и повреждение УЗИП.
Технические характеристики
- Артикул производителя: 821730244
- Тип УЗИП по ГОСТ/IEC: Тип 1 + 2 + 3
- Схема подключения: 3+1 (4 полюса: L1, L2, L3, N)
- Максимальное рабочее напряжение (Uc): 275 В переменного тока
- Номинаный ток разряда (In): 20 кА (импульс 8/20 мкс)
- Максимальный ток разряда (Imax): 50 кА (импульс 8/20 мкс)
- Импульсный ток молнии (Iimp): 12.5 кА на полюс (импульс 10/350 мкс)
- Уровень защиты (Up): ≤ 1.5 кВ
- Временное перенапряжение (TOV, 5 сек): 335 В (выдерживает)
- Допустимый ток короткого замыкания (Isccr): 50 000 A
- Способ монтажа: На симметричную DIN-рейку 35 мм
- Сечение подключаемого провода: 2.5 - 25 мм² (35 мм² для негибкого)
- Степень защиты корпуса (IP): IP20
- Стандарты: Соответствует EN/IEC 61643-11, UL1449 изд.4, ГОСТ Р 51992-2011
