Ключевые особенности

  • Тип 1+2+3 (комбинированная защита)
  • VG-технология (варистор+газовый разрядник)
  • Iimp 12.5 кА (10/350 мкс)
  • Сменные модули на фазу
  • Оптимизация под TOV
  • Дистанционная сигнализация (опция)
  • Соответствие ГОСТ и международным стандартам

Документация

УЗИП переменного тока серии DAC

Устройство защиты от импульсных перенапряжений УЗИП CITEL DAC1-13VGS-30-275 (821730223)

Артикул: 821730223
Цена товара:
18 068 ₽
Общая цена:
18 068 ₽
В наличии: 7 шт.
Доставка в ПВЗ СДЭК: 1-3 дня

Опции

Защита УЗИП

Шинный соединитель

Сменная вставка для УЗИП

Клеммные адаптеры

Краткое описание
Комбинированное УЗИП Типов 1, 2 и 3 для трёхфазных сетей (TNC). Защищает электрооборудование от прямых ударов молнии и коммутационных перенапряжений. Гибридная VG™-технология (варистор+газовый разрядник) обеспечивает высокую стойкость (Iimp 12.5 кА) и низкий уровень защиты (Up ≤1.5 кВ). Съёмные модули на каждую фазу, двойная индикация и устойчивость к кратковременным перенапряжениям (TOV). Монтаж на DIN-рейку.

Описание

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC1-13VGS-30-275 предназначено для комплексной защиты электрооборудования в низковольтных сетях переменного тока от разрушительных последствий грозовых и коммутационных перенапряжений. Оно выполняет функции УЗИП Типа 1 (защита от прямых ударов молнии), Типа 2 (распределение энергии в электроустановке) и Типа 3 (локальная защита чувствительной аппаратуры), обеспечивая полную многоуровневую защиту. Модель рассчитана на номинальное рабочее напряжение 275 В и способна отводить импульсный ток молнии (Iimp) 12.5 кА на полюс по волне 10/350 мкс.

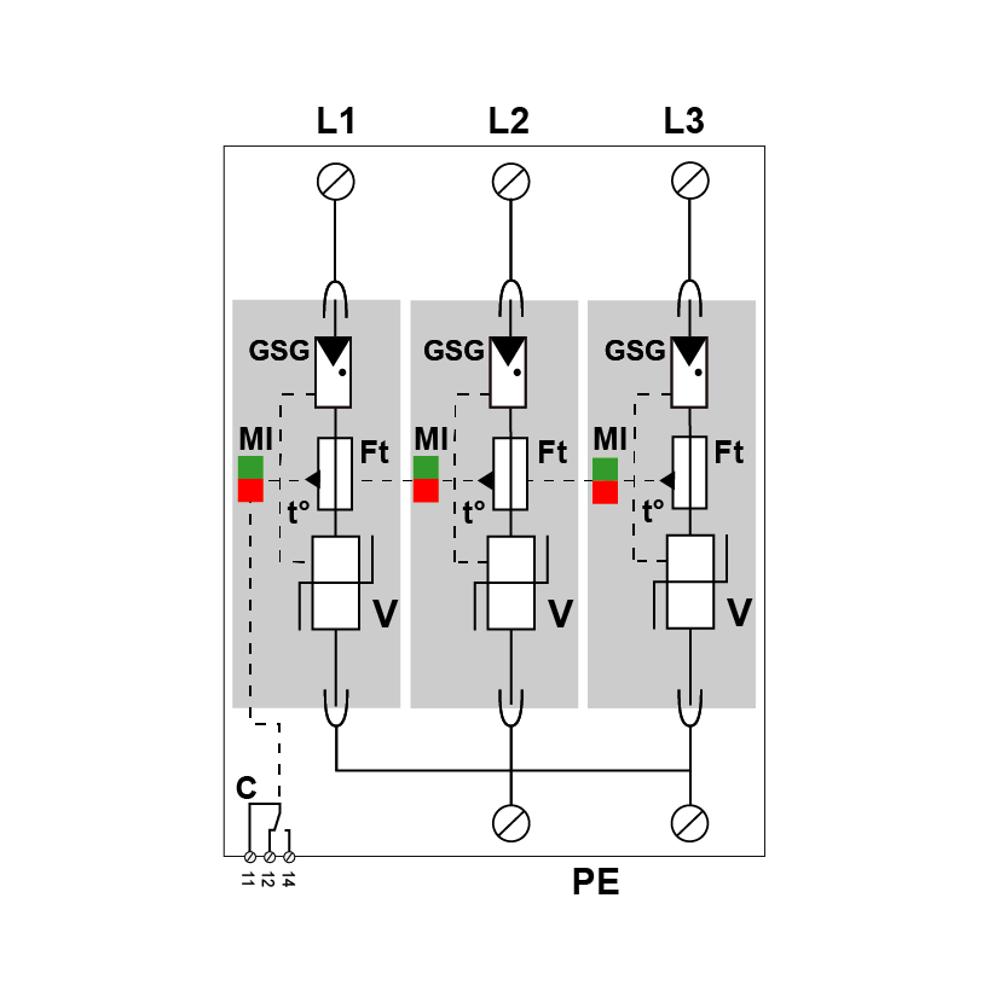

Устройство построено на запатентованной VG™-технологии, которая объединяет в одном компактном модуле мощный варистор (V) и мощный газовый разрядник (GSG). Это обеспечивает быстрое срабатывание, высокую энергоёмкость и стабильные защитные характеристики. УЗИП предназначено для трёхфазных сетей с системой заземления TNC (схема подключения 3+0). Оно оснащено съёмными модулями на каждую фазу, что упрощает обслуживание. Устройство оптимизировано под условия кратковременного перенапряжения (TOV) и соответствует международным стандартам безопасности, включая EN/IEC 61643-11, UL1449 издание 4 и ГОСТ Р 51992-2011. Для индикации состояния предусмотрены как локальный механический индикатор (зелёный/красный), так и опция дистанционной сигнализации через перекидной контакт.

Области применения

  • Вводно-распределительные устройства (ВРУ) и главные распределительные щиты (ГРЩ) жилых, коммерческих и промышленных зданий.
  • Защита электроустановок в зданиях, оборудованных внешней молниезащитной системой (МЗС).
  • Объекты с протяжёнными воздушными вводами или расположенные в регионах с высокой грозовой активностью.
  • Промышленные предприятия для защиты силового и управляющего оборудования.
  • Телекоммуникационные и серверные центры, где требуется гарантированная защита от импульсных помех.

Ключевые особенности

  • Технология VG™: Гибридная конструкция (варистор + газовый разрядник) для высочайшей стойкости и низкого уровня защиты.
  • Тройная защита: Соответствует требованиям к УЗИП Типа 1, 2 и 3 в одном устройстве.
  • Съёмные модули: Каждая фаза защищена независимым модулем, который можно заменить без демонтажа всего устройства.
  • Двойная индикация: Локальный механический индикатор и опциональная дистанционная сигнализация для контроля состояния.
  • Устойчивость к TOV: Оптимизирован для выдерживания кратковременных перенапряжений в сети.

Технические характеристики

  • Артикул производителя: 821730223
  • Тип УЗИП: 1+2+3 (комбинированный)
  • Схема подключения: 3+0 (TNC)
  • Макс. непрерывное рабочее напряжение Uc: 275 В перем. тока
  • Номинальный ток разряда In (8/20 мкс): 20 кА (на полюс)
  • Макс. ток разряда Imax (8/20 мкс): 50 кА (на полюс)
  • Импульсный ток молнии Iimp (10/350 мкс): 12.5 кА (на полюс)
  • Суммарный отводимый импульсный ток (10/350 мкс): 37.5 кА
  • Уровень защиты Up: ≤ 1.5 кВ
  • Класс испытания комбинированной волной (III): Uoc = 6 кВ
  • Допустимый ток короткого замыкания сети Isccr: 50 000 А
  • Способ монтажа: На симметричную DIN-рейку 35 мм (1TE)
  • Диапазон рабочих температур: от -40°C до +85°C
  • Степень защиты корпуса: IP20

Характеристики

Электрические характеристики
Тип УЗИП 1+2+3
Тип напряжения AC
Схема УЗИП 3P (3+0)
Система заземления TNC
Uc AC, макс. рабочее напр., В 275
Iimp(10/350), имп. ток на полюс, кА 12.5
In(8/20), номин. ток разряда, кА 20
Imax(8/20), макс. ток разряда, кА 50
Up L/N, напряжение защиты, кВ 1.5
Допустимый ток короткого замыкания, Isccr, А 50000
Механические характеристики
Высота, мм 90
Глубина, мм 87.8
Ширина, мм 54
Технология VG (варистор + газовый разрядник)
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности Технология VG
Дистанционная cигнализация да
Стандарты
Производитель CITEL
Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
