Устройство защиты от импульсных перенапряжений УЗИП CITEL DAC1-13VGS-20-275 представляет собой высокоэффективное комбинированное устройство, предназначенное для комплексной защиты однофазных и трехфазных электрических сетей переменного тока от разрушительных воздействий импульсных перенапряжений. Оно выполняет функции УЗИП Типа 1 (защита от прямых ударов молнии), Типа 2 (защита от перенапряжений, вызванных коммутационными процессами и удаленными разрядами) и Типа 3 (локальная защита чувствительного оборудования), обеспечивая максимальную безопасность электроустановок и подключенного к ним дорогостоящего оборудования.

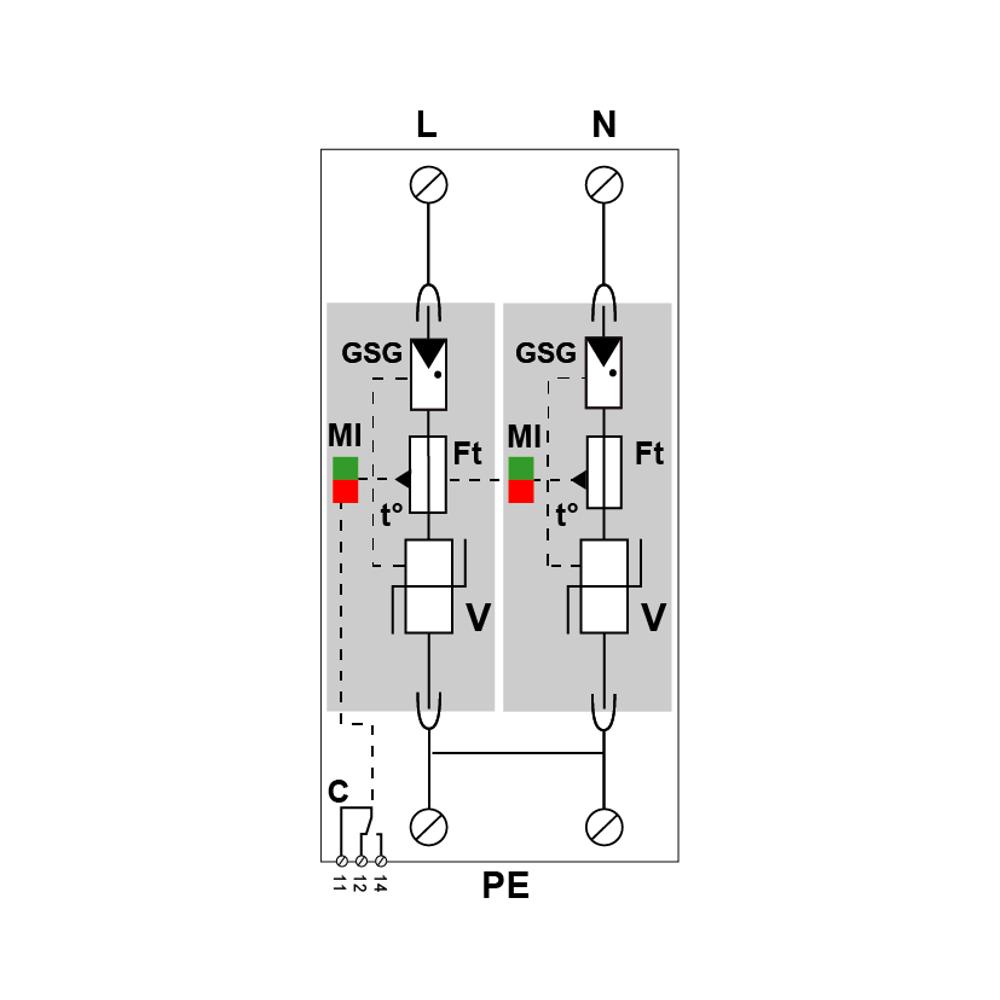

В основе устройства лежит запатентованная VG™-технология (Varistor + Gas), которая объединяет в одном модуле мощный варистор (V) и мощный газовый разрядник (GSG). Эта синергия позволяет оптимально гасить перенапряжения различной энергии и длительности: газовый разрядник эффективно отводит высокоэнергетические импульсы тока молнии (10/350 мкс), а варистор обеспечивает быстрое ограничение коммутационных перенапряжений (8/20 мкс). Устройство оптимизировано под условия кратковременного перенапряжения (TOV) в сети и оснащено системой безопасного отключения. Монтаж осуществляется на симметричную DIN-рейку 35 мм, подключение — через винтовые зажимы на кабель сечением от 2.5 до 25 мм². УЗИП соответствует международным стандартам и предназначено для работы в сетях с максимальным длительным рабочим напряжением Uc 275 В переменного тока.
Области применения
- Вводно-распределительные устройства (ВРУ) жилых, коммерческих и промышленных зданий.
- Главные распределительные щиты (ГРЩ) и этажные распределительные щиты (ЭРЩ).
- Защита систем промышленной автоматизации, телекоммуникационного и серверного оборудования.
- Объекты с системой внешней молниезащиты (тип 1 по ГОСТ Р МЭК 62305) для отвода прямых ударов молнии.
- Электроустановки в регионах с высокой грозовой активностью или нестабильным сетевым напряжением.
Ключевые особенности
- Комбинированная защита Тип 1+2+3 AC в одном устройстве для максимального охвата.
- VG™-технология — гибрид варистора и газового разрядника для отвода импульсов любой энергии.
- Съемные модули на каждую фазу — удобство обслуживания и замены без отключения всего устройства.
- Дистанционная сигнализация (опция в модели VGS) — возможность удаленного контроля состояния.
- Оптимизация под TOV — высокая стойкость к кратковременным повышениям напряжения в сети.
Технические характеристики
- Артикул производителя: 821730222
- Макс. рабочее напряжение переменного тока (Uc): 275 В
- Номинаный ток разряда (In, 8/20 мкс): 20 кА
- Макс. ток молнии на полюс (Iimp, 10/350 мкс): 12.5 кА
- Уровень защиты при номинальном токе (Up): ≤ 1.5 кВ
- Остаточное напряжение при токе 5 кА (Up-5кA): ≤ 0.7 кВ
- Временное перенапряжение (TOV, 5 сек): выдерживает 335 В
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Индикация состояния: механический индикатор (зеленый/красный)
- Способ монтажа: DIN-рейка 35 мм (1TE модуль)
- Диапазон рабочих температур: от -40°C до +85°C
- Соответствие стандартам: IEC/EN 61643-11, UL1449 изд.4, ГОСТ Р 51992-2011
