Устройство защиты от импульсных перенапряжений УЗИП CITEL DAC1-13VGS-11-275 представляет собой комбинированное устройство для трёхуровневой защиты электрических сетей переменного тока от грозовых и коммутационных перенапряжений. Оно обеспечивает комплексную защиту оборудования, совмещая в одном корпусе функции УЗИП Типа 1 (для отвода прямых грозовых ударов), Типа 2 (для защиты от удалённых разрядов и коммутационных помех) и Типа 3 (тонкая защита чувствительной аппаратуры).

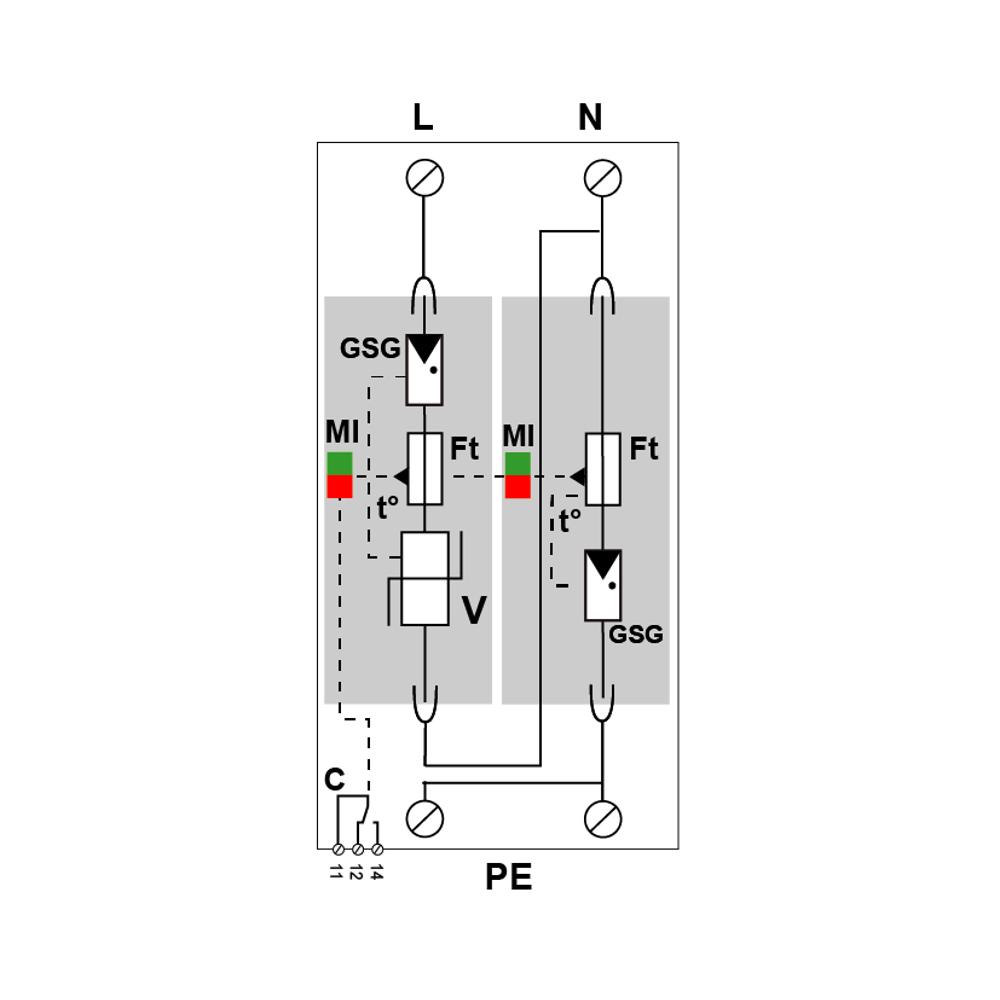

В основе устройства лежит запатентованная VG™-технология, которая интегрирует мощный варистор (V) и мощный газовый разрядник (GSG) в единую защитную цепь. Это обеспечивает высокую стойкость к импульсным токам и эффективное гашение перенапряжений. УЗИП специально оптимизировано для работы в условиях кратковременных перенапряжений (TOV) в сети и оснащено системой дистанционной сигнализации. Оно предназначено для установки во вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ) и других точках ввода для защиты промышленного, коммерческого и критически важного электрооборудования.

Области применения

• Вводно-распределительные устройства (ВРУ) жилых, административных и промышленных зданий.
• Главные распределительные щиты (ГРЩ) коммерческих центров, офисных зданий и больниц.
• Распределительные сети промышленных предприятий для защиты станков, систем управления и АСУ ТП.
• Телекоммуникационные объекты и центры обработки данных (ЦОД) для защиты серверного и сетевого оборудования.
• Объекты энергетической инфраструктуры: подстанции, трансформаторные будки.
• Системы безопасности и видеонаблюдения, требующие высокой надёжности электропитания.
• Щитовые помещения насосных станций, котельных и других объектов ЖКХ.

Ключевые особенности

• VG™-технология: Комбинация мощного варистора и газового разрядника обеспечивает высочайшую стойкость и надёжность защиты.
• УЗИП Тип 1 + 2 + 3 AC: Универсальное устройство для трёхуровневой (комбинированной) защиты в одном модуле.
• Съёмные модули: Каждая фаза защищена независимым сменным модулем, что упрощает обслуживание и замену без отключения всего устройства.
• Оптимизирован под TOV: Высокая устойчивость к кратковременным перенапряжениям в сети, что продлевает срок службы.
• Дистанционная сигнализация: Наличие перекидного контакта (в версии с индексом "S") для удалённого оповещения о состоянии УЗИП.
• Высокие разрядные характеристики: Номинальный ток разряда (In) 20 кА (8/20 мкс) и максимальный ток молнии (Iimp) 12.5 кА (10/350 мкс) на полюс.
• Соответствие международным стандартам: EN 61643-11, IEC 61643-11, UL1449 изд.4 и ГОСТ Р 51992-2011, сертификация KEMA/EAC.

Технические характеристики

• Артикул производителя: 821730242
• Максимальное рабочее напряжение переменного тока (Uc): 275 В
• Временное перенапряжение TOV (5 сек): 335 В (выдерживает)
• Временное перенапряжение TOV (120 мин): 440 В (выдерживает)
• Номинальный ток разряда (In) 8/20 мкс: 20 кА
• Максимальный ток разряда (Imax) 8/20 мкс: 50 кА
• Максимальный ток молнии (Iimp) 10/350 мкс на полюс: 12.5 кА
• Уровень защиты (Up) при In: ≤ 1.5 кВ
• Остаточное напряжение (Up) при 5 кА 8/20 мкс: ≤ 0.7 кВ
• Допустимый ток короткого замыкания (Isccr): 50 000 А
• Индикация состояния: Механический индикатор (Зелёный/Красный)
• Способ монтажа: Симметричная DIN-рейка 35 мм (1TE по DIN43880)
• Диапазон рабочих температур: от -40°C до +85°C
• Степень защиты корпуса (IP): IP20
