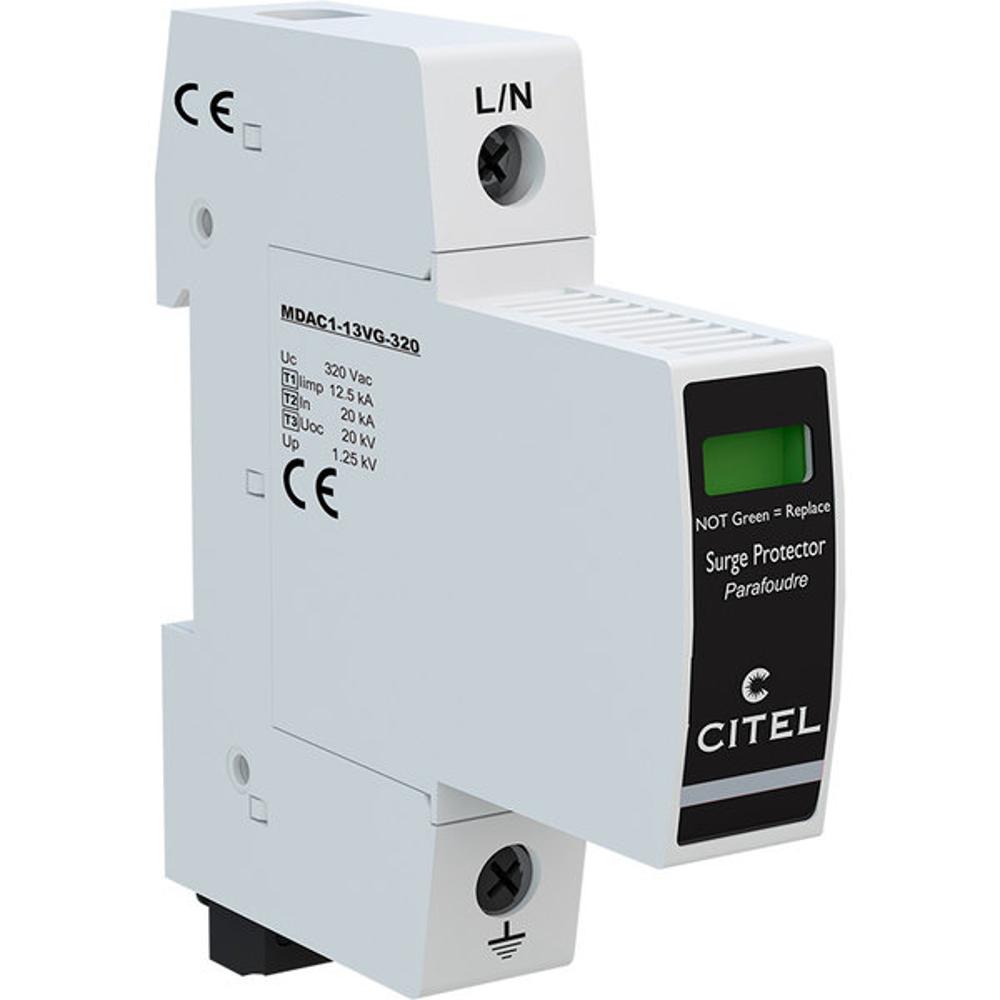

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC1-13VGS-10-320 предназначено для комплексной защиты электрооборудования от разрушительных последствий грозовых и коммутационных перенапряжений в сетях переменного тока. Это устройство класса Тип 1+2+3, что позволяет использовать его в качестве единственного защитного элемента на вводе в здание или в качестве главной защиты в многоуровневой системе, обеспечивая максимальный уровень безопасности. Оно способно отводить мощные импульсные токи молнии (Iimp 12.5 кА) и многократно гасить коммутационные перенапряжения (In 20 кА), предотвращая выход из строя дорогостоящей электроники, промышленного оборудования и бытовых приборов.

Устройство построено на уникальной VG™-технологии, которая объединяет в одном гибридном модуле мощный варистор (V) и мощный газовый разрядник (GSG). При возникновении импульса перенапряжения газовый разрядник быстро срабатывает на отвод основной энергии, а варистор обеспечивает низкий уровень остаточного напряжения (Up). Такая конструкция гарантирует высокую стойкость к токам молнии и длительный срок службы. УЗИП оптимизировано под условия кратковременного перенапряжения (TOV) и соответствует строгим международным стандартам. Оно предназначено для монтажа на DIN-рейку в распределительных щитах систем заземления TN и подключается по схеме (1+0) между фазой (L) и землёй (PE). Наличие съёмных модулей и опции дистанционной сигнализации значительно упрощает обслуживание и контроль состояния защиты.

Области применения

• Вводно-распределительные устройства (ВРУ) жилых, коммерческих и промышленных зданий.
• Защита главных распределительных щитов (ГРЩ) и этажных распределительных щитов (ЭРЩ).
• Объекты с протяжёнными воздушными линиями ввода, подверженные прямым ударам молнии или наведённым перенапряжениям.
• Системы бесперебойного питания (ИБП), солнечные инверторы и другое чувствительное силовое оборудование.
• Инфраструктура телекоммуникаций и связи, где требуется высокая надёжность защиты.

Ключевые особенности

• Тройная защита: Соответствует требованиям УЗИП Тип 1, 2 и 3 (I/II/III класс) в одном устройстве.
• VG™-технология: Гибридная схема на основе варистора и газового разрядника для максимальной эффективности и долговечности.
• Съёмные модули: Возможность быстрой замены защитного модуля на месте без демонтажа всей конструкции.
• Двойная индикация: Локальный механический индикатор (зелёный/красный) и опция дистанционной сигнализации через перекидной контакт.
• Высокая стойкость к TOV: Выдерживает длительные перенапряжения в сети до 440 В в течение 120 минут.

Технические характеристики

• Артикул производителя: 821730321
• Максимальное рабочее напряжение (Uc): 320 В переменного тока
• Номинаный ток разряда (In 8/20 мкс): 20 кА
• Максимальный ток разряда (Imax 8/20 мкс): 50 кА
• Макс. ток молнии (Iimp 10/350 мкс): 12.5 кА на полюс
• Уровень защиты (Up): ≤ 1.5 кВ
• Остаточное напряжение (Up при 5 кА): ≤ 0.9 кВ
• Схема подключения: 1+0 (однополюсный)
• Индикация состояния: Механическая (зелёный/красный), дистанционная (опция, перекидной контакт)
• Монтаж: На симметричную DIN-рейку 35 мм (1 модуль = 1TE)
• Сечение подключаемого провода: 2.5 – 25 мм² (35 мм² для жёсткого)
• Стандарты: IEC/EN 61643-11, UL 1449 изд.4, ГОСТ Р 51992-2011
